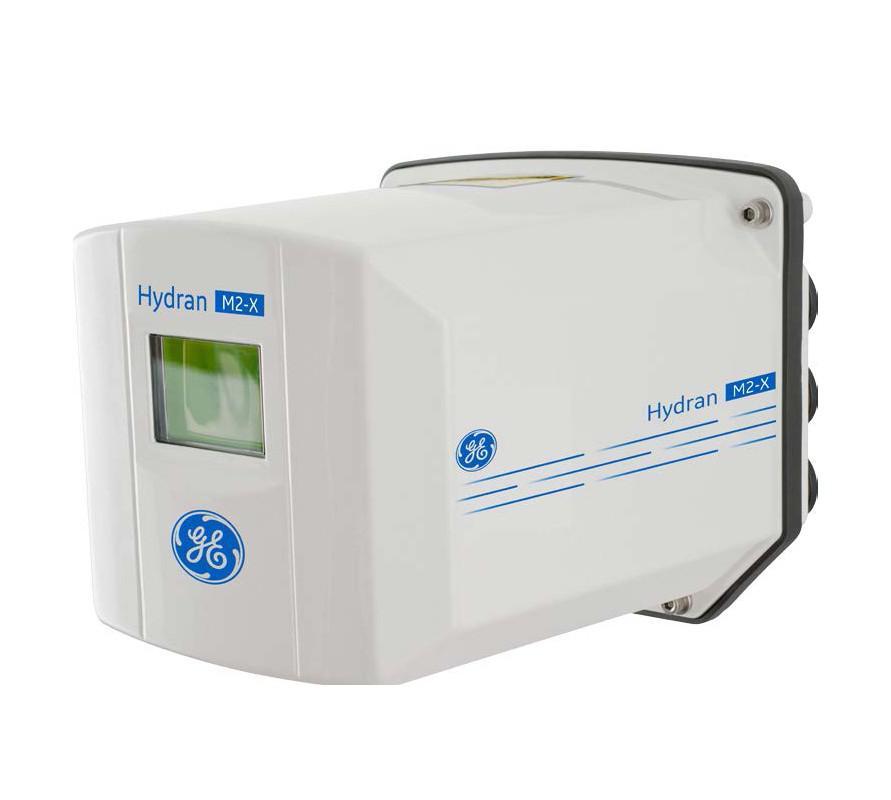

GE Hydran* M2 变压器气体监测系统安装指南
注意事项
循操作流程：严格按照手册步骤操作，任何偏差都可能损坏设备，甚至导致财产损失、人员伤亡。
专业人员操作：安装和维护必须由合格人员进行，维护前需通知电站操作员，在设备内部操作可能触发警报。
电气安全：连接电气时，先在保险丝盒或服务面板关闭电源，确保接地良好，使用合适线缆和过流保护，
距离电源 15m 内用 2.08 mm2（14 - AWG）电缆。
安装位置与环境
选择合适位置：优先选择散热器回水管直段等典型位置，若不可用，联系客服确定替代位置，避免安装在如散热器泵入口侧等不推荐位置。
避免不良环境：防止设备和传感器接触高压水流，不要在传感器上涂漆或用溶剂清洗。
传感器保护
防止损坏：勿触碰传感器膜，避免刺穿或刮伤，安装前塑料盖保持原位，安装时呼吸孔不堵塞、膜不被刺穿。
正确安装：安装时传感器螺纹用 PTFE 胶带缠绕，水平安装时排气螺丝在 12 点位置，安装后排气并清理油污。
工具使用与安装操作
使用正确工具：安装人员自备部分工具，按要求选择和使用，如用合适扳手拧紧传感器。
规范安装流程：安装过程规范操作，如安装外壳时均匀对角拧紧 4 颗螺丝，扭矩不低于 50 lbf - in（5.6 N - m），防止水进入。
电气连接与布线
正确连接线缆：根据不同类型连接模拟输入、输出、报警继电器及交流电源等线缆，确保连接正确，接地所有金属导管，未使用开口堵塞好。
注意通信布线：RS - 485 布线按要求进行，连接到 Hydran 201Ci 控制器或其他设备时注意参数设置和线缆连接方式。
软件配置与调试
参数设置：设置日期时间、气体和湿度报警参数、网络通信参数等，等待设备读数稳定后设置报警参数，网络中设备参数按要求设置。
传感器测试：测试传感器后，读数 2 分钟内不可用，调试时对比气体水平读数和近期 DGA 数据。
检测性能优势
精准监测气体和湿度：可实时监测变压器内的气体含量及湿度水平，通过设置气体和湿度报警参数，能及时发现异常情况，如气体浓度过高或湿度超标，为变压器的安全运行提供关键数据支持。
趋势分析功能：具备气体小时趋势和日趋势监测功能，有助于分析变压器内部的潜在问题，提前预测故障风险，以便采取预防性维护措施，减少突发故障带来的损失。
安装使用优势
多种安装位置选择：提供多种适合不同变压器结构的安装位置，包括散热器回水管直段、填充阀、散热器顶部、排水阀等，
且详细说明了各位置的优缺点，方便根据实际情况灵活选择，提高安装的适应性。
安装便捷性：配备了部分安装工具，如 3/16 - in 六角钥匙、1/16 - in 和 5 - 32 - in 标准六角（艾伦）L 型钥匙、扳手、PTFE 胶带等，
减少了安装人员额外准备工具的麻烦；同时，安装步骤清晰明确，从传感器与设备分离、安装到阀门，再到电缆连接等环节，
都有详细的操作指南，降低了安装难度。
通信与组网优势
灵活的通信方式：支持多种通信方式，如 RS - 485、RS - 232，还可通过以太网（有线或光纤）、调制解调器进行数据传输，
满足不同场景下与其他设备或系统的通信需求。
强大的组网能力：可通过 RS - 485 链路进行菊花链连接，构建本地网络，最多可连接 32 个 Hydran M2 设备，
最大电缆总长度达 1200m（4000ft），便于大规模变压器监测系统的组建和扩展，实现集中管理和监控。
软件配置优势
用户界面友好：用户界面操作方便，通过按键可轻松进行各种参数设置、功能选择和数据查看。
如利用箭头键导航选项、参数或数字，Esc 键返回上一级菜单，上下文键根据屏幕内容执行不同功能，降低了用户的操作难度。
参数设置灵活：能够灵活配置多种参数，包括日期和时间、气体和湿度报警阈值、网络通信参数、模拟输入输出参数等，
可根据实际需求进行个性化设置，满足不同变压器运行监测的要求。
维护与保障优势
完善的保修服务：GE Energy 提供标准保修服务，产品在材料、工艺和所有权方面保证无缺陷。软件有 90 天保修，
硬件根据使用或交付时间计算保修期限，在保修期内发现问题可及时得到维修或更换。
技术支持全面：提供全球 24 小时客户服务支持，用户在安装、使用和维护过程中遇到问题，
可随时联系客服中心获取帮助，确保设备正常运行。
