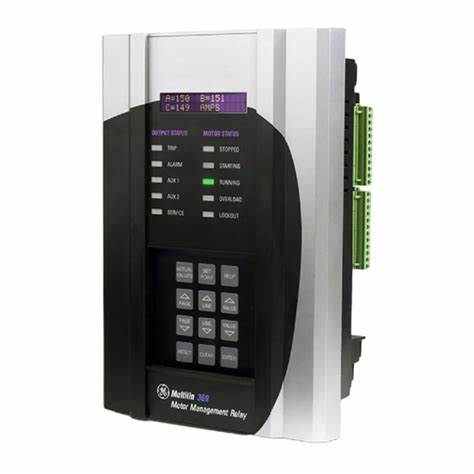

GE 369 电机管理继电器
产品概述：
369 电机管理继电器用于三相电机及其机械系统的保护和监测，具有独特的 “学习” 能力，能适应不同电机应用。
它提供多种可选功能，如 RTD 监测、计量套餐、回差检测等，还具备多种通信接口，支持多种通信协议，可通过软件进行设置和监控 。
性能优势
1、功能多样且灵活：
拥有丰富的保护和管理功能，不仅涵盖过载、短路、接地故障等基本保护，还具备欠压、过压、相序反转、功率因数等多种保护功能。
支持 12 个 RTD 输入，可对电机各部位温度进行精准监测，且 RTD 类型可软件选择。
具备多种控制功能，如支持电机的远程启动和停止、自动重启、降压启动控制等，
还能通过设置点对各种功能进行灵活配置，满足不同应用场景需求。
2、保护性能卓越：
采用先进的保护算法和元件，其热模型能综合考虑电机的多种运行状态和因素，
如过载曲线、不平衡偏置、冷却时间常数等，有效保护电机免受过热损坏。
在短路、接地故障等保护方面，具有可调节的延迟和灵敏的检测功能，能快速准确地响应故障，避免电机和设备受到严重损害。
并且，对电机启动过程也有完善的保护机制，如加速跳闸、启动禁止等功能，防止电机在启动过程中出现异常。
3、监测精准全面：
可精确测量和显示多种电气参数，如相电流、电压、功率、功率因数、频率等，还能实时监测电机的运行状态，
如电机状态、启动停止时间、负载情况等。
具备事件记录和统计功能，可记录多达 512 个事件，包括故障跳闸、报警等，方便用户进行故障排查和设备运行分析。
同时，能对电机的运行数据进行趋势分析，帮助用户提前发现潜在问题，优化设备维护计划。
4、通信能力强大：
配备多个通信端口，包括 1 个 RS232 端口和 3 个 RS485 端口，还可选择光纤端口、Profibus - DP、Modbus/TCP、
DeviceNet 等通信接口，支持多种通信协议，方便与不同设备进行连接和数据传输。
通过通信接口，可实现远程编程、监控和管理，用户能实时获取电机运行数据，远程调整继电器设置，提高了设备管理的便捷性和效率。
5、适应性强：
能适应多种工作环境，工作温度范围为 - 10°C 至 60°C，湿度可高达 95%（非冷凝），防护等级达 IP50，适用于多种工业环境。
可适配不同类型的电机，通过 “学习” 功能自动获取电机参数，如启动电流、冷却速率等，优化保护性能。
支持多种电源输入，控制电源电压范围广，可在不同电源条件下稳定工作。
产品规格
1、输入规格
控制电源：有 LO（DC 20 - 60V、AC 20 - 48V/50 - 60Hz ）和 HI（DC 50 - 300V、AC 60 - 265V/50 - 60Hz ）范围，标称功率 20VA、最大功率 65VA，采用 T 3.15 A H 250V（5×20mm ）保险丝保护 。
电流输入：相电流 CT 分 1A 和 5A 次级，初级 1 - 5000A，20 - 100Hz；接地电流有 1A/5A 次级和 50:0.025 等类型。
电压输入：计量选项（M）安装时启用，VT 变比 1.00 - 240.00:1，次级 240V AC，20 - 100Hz 。
其他输入：6 个可编程光隔离数字输入；RTD 支持 3 线制，多种传感器类型， - 40°C 至 200°C 或 - 40°F 至 392°F；BSD 输入（B 选项）频率 1 - 120Hz，电压 20mV 至 480V RMS 。
2、输出规格
模拟输出：基本单元 1 个，计量选项增 3 个，有 0 - 1mA、0 - 20mA、4 - 20mA 三种类型，不同负载和精度，隔离输出。
输出继电器：4 个形式 C 继电器，电阻负载 8A（250V AC 或 30V DC ），电感负载 3.5A（250V AC 或 30V DC ） 。
3、计量规格
计量选项（M）下可测多种电气量，如功率计量精度 ± 2%，有事件记录等功能。
4、通信规格
1 个 RS232 和 3 个 RS485 端口，可选 Profibus - DP、Modbus/TCP、DeviceNet、光纤端口等，各接口有不同波特率和协议。
5、保护与控制规格
过载保护有标准和自定义曲线，多种保护参数；支持降压启动、欠压自动重启等控制功能。
6、环境规格
工作温度 - 10°C 至 60°C（部分因通信选项而异），湿度 95% 非冷凝，IP50 防护，
适用于过电压类别 II，存储需干燥无腐蚀、避阳光直射。
