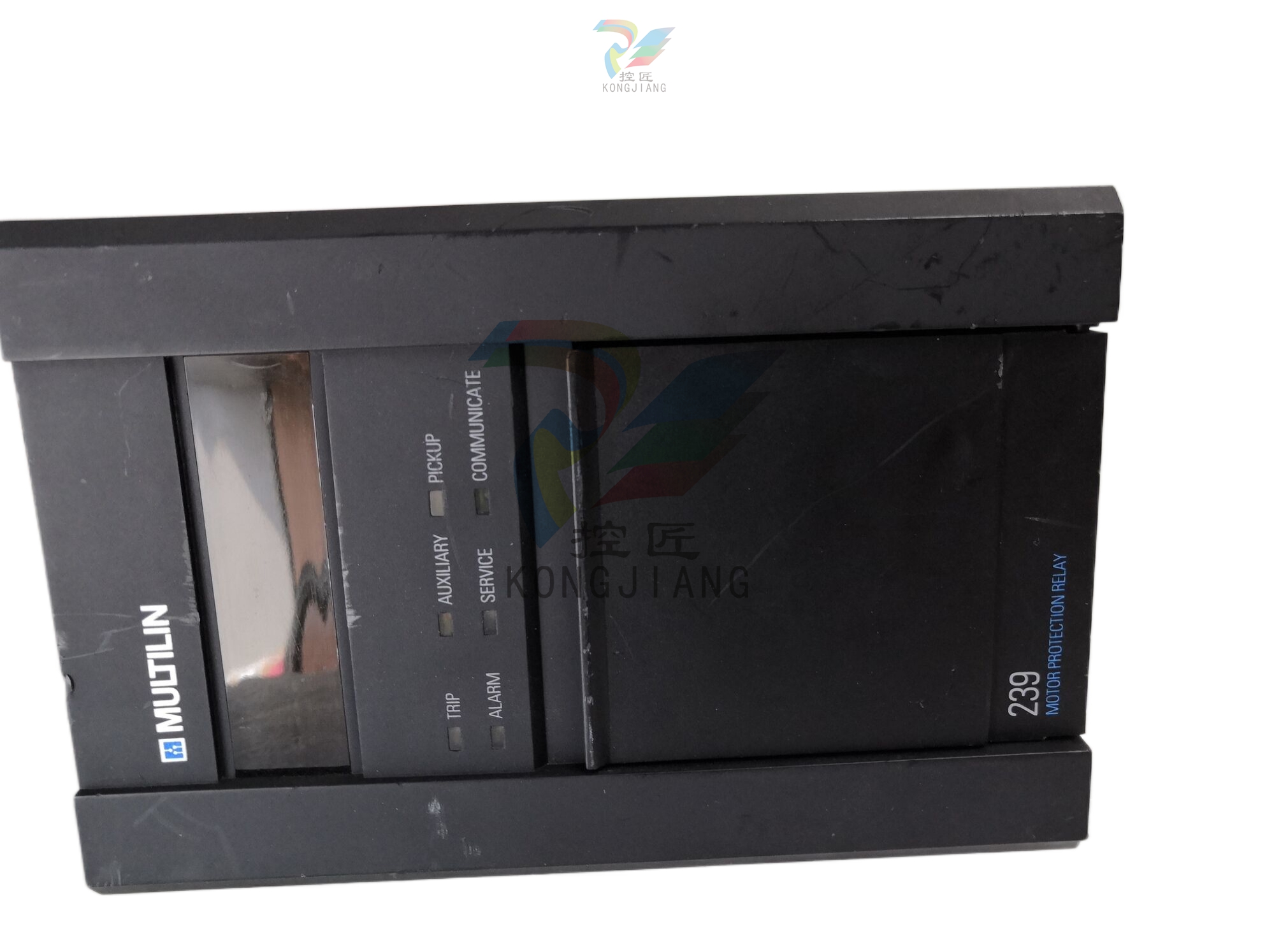

GE 239 MOTOR PROTECTION RELAY电机保护继电器
产品概述：239 继电器用于保护三相交流电机，具备多种保护功能，可连接到中央控制 / 监测系统。
它能监测相电流，适配多种电压的电机，且有多种可选功能，如 RTD 监测、模拟输出等。
产品通过多种认证，适用于多种工业环境。
安装指南：安装时需按尺寸在面板开孔，用螺丝固定。安装前要检查产品标签，确认配置和选项。
外部连接包括控制电源、CT 输入、输出继电器等多种接线，不同连接有不同要求，且需注意接地和绝缘。
进行介电强度测试时也有特定的注意事项。
操作说明：通过前面板进行操作，包括按键、显示屏和状态指示灯。按键用于选择信息、设置参数等；
显示屏可显示多种信息；状态指示灯能反映继电器的工作状态。
编程设置：设置点可通过前面板、RS485 端口与计算机或 SCADA 系统连接进行输入。
设置内容涵盖系统配置、保护功能、输出继电器等多个方面，不同的设置点有不同的功能和取值范围。
监测功能：可实时监测电机的多种运行参数，如电流、温度、负载等。
还能查看故障记录、统计数据等，方便对电机运行状态进行评估和故障排查。
规格参数
电流相关参数：相电流输入支持 1A 和 5A 次级，范围 0.1 - 11× 相 CT 初级，精度 ±2% 满量程；
接地电流输入分 5A 次级和 50:0.025 两种，不同范围精度不同。过载曲线有 15 种，
过载 pickup 抑制 1.00 - 5.00×FLC，pickup 水平 1 - 1500A 。短路和接地跳闸、
断路器故障等均有相应的电流设定范围和时间延迟设置。
其他电气参数：支持多种电压的控制电源，90 - 300VDC/70 - 265VAC 为标准，也有 20 - 60VDC/20 - 48VAC（MOD 501）可选。
通信接口为 RS485，2 线半双工隔离，波特率 1200 - 19.2kbps，Modbus RTU 协议 。
模拟输出可选 0 - 1mA、0 - 20mA、4 - 20mA，不同量程对应不同负载能力，精度 ±2% 满量程读数。
温度及其他参数：支持 PTC 或 NTC 热敏电阻，热电阻和冷电阻范围 100 - 30000Ω 。
可选 3 个 RTD 输入，类型包括 100Pt、100Ni、120Ni、10Cu 等，测量范围 - 40 - 200°C/-40 - 400°F。
工作温度范围 - 10°C 至 60°C，海拔最高 2000m，防护等级 IP40（前）/IP10（后） 。
优点
保护功能全面：能对电机进行全方位保护，涵盖过载、短路、堵转、欠流、不平衡、接地故障、过热等多种故障类型。
例如在过载保护方面，15 种可选曲线可精准匹配电机热特性，有效避免电机因过载损坏。
通信与监测便捷：具备 RS485 通信接口，可连接到中央控制 / 监测系统，实现远程监控、设置点编程和故障诊断。
同时能实时监测电机多种参数，如电流、温度、运行时间等，方便操作人员及时掌握电机运行状态。
适应性强：可适配各种线电压的电机，通过电流互感器监测相电流实现保护。多种控制电源选择、
宽温度工作范围以及高海拔适应性，使其能在不同工业环境下稳定工作。
灵活配置：用户可根据实际需求对继电器进行灵活配置，如选择不同的输出类型、设置各种保护功能的参数、启用或禁用特定功能等。
还可通过编程设置默认消息、调整显示亮度等，满足个性化需求。
可靠性高：通过多种国际认证，采用 conformal coating 应对恶劣环境，
具备完善的自监测和故障报警功能，如服务继电器在内部故障或失电时动作，确保电机运行安全可靠。
