Bonfiglioli C 系列直列斜齿轮防爆减速机
时间: 2026-09-08浏览次数：
Bonfiglioli C 系列直列斜齿轮防爆减速机
Bonfiglioli C 系列直列斜齿轮防爆减速机
C 系列直列斜齿轮防爆减速机产品样本（BR_CAT_C_ATX_ENG_R01_4），产品遵循欧盟 ATEX 2014/34/EU 防爆指令，适用于潜在爆炸性环境，完整包含符号定义、ATEX 防爆知识、选型流程、产品规格、安装维护、订货、性能参数
通用信息
1.1 符号与计量单位
定义全部选型计算用到参数：
符号 含义
\(f_s\) 使用系数，表征负载工况严酷程度
\(f_{TP}\) 温度修正系数，本系列斜齿轮减速机\(f_{TP}=1\)，仅蜗轮蜗杆减速机需要修正
i 减速比 \(i=n_1/n_2\)，输入转速 / 输出转速
\(M_{n2}\) 输出轴额定扭矩（\(f_s=1\)样本值）
\(M_{r2}\) 设备实际需要输出扭矩；\(M_{c2}=M_{r2}·f_s\)计算扭矩
\(R_n\) 允许径向载荷；\(A_n\)允许轴向推力载荷
\(K=J_c/J_m\) 负载加速系数，负载惯量 / 电机惯量，用于区分 K1 均匀、K2 中等冲击、K3 强冲击负载
\(Z_r\) 每小时启动次数；I工作间歇率；\(\eta_d\)动态效率
轴向载荷规则：同时承受额定径向载荷时，允许轴向载荷 \(A_n=0.2·R_n\)；无径向载荷时允许轴向载荷可达\(0.5·R_n\)。
1.2 ATEX 防爆指令介绍
爆炸性环境定义：可燃气体、蒸汽、雾或粉尘与空气在大气条件混合，点火后火焰传播的混合物；潜在爆炸环境为工况下可能变为爆炸环境的工况。
危险区域划分
气体环境：0 区（持续）、1 区（正常偶尔出现）、2 区（极少短时）
粉尘环境：20 区（持续）、21 区（正常偶尔）、22 区（极少短时）
本产品适用：1/2 区（气体）、21/22 区（粉尘）；不支持 0 区、20 区，不可用于 I 类矿用井下设备，对应保护类型 Ex h Gb、Ex h Db、Ex h Gc、Ex h Dc。
指令优先级：ATEX 2014/34/EU 优先级高于机械指令 2006/42/EC；2016‑04‑20 正式生效，不仅电气设备，机械、液压、气动设备也纳入管控。
符合性声明：产品符合性证书有效性，必须严格遵守用户手册安装使用，手册可官网下载。
1.3 使用、安装与维护
用户、安装、维护手册官网多语言 PDF 下载，设备现场附近留存，供作业人员查阅；厂商保留手册修订权利。
1.4 设备选型
1）选型步骤
确定使用系数\(f_s\)：根据负载类型 K1/K2/K3、每小时启动次数\(Z_r\)、每日运行小时，查阅样本曲线图获取。
计算所需电机轴功率 \(P_{r1}=\frac{M_{r2}·n_2}{9550·\eta_d}\)。
2）两种减速机选型方式
① 带 IEC 电机接口减速机（配标准电机）
要求：\(P_{n1}≥P_{r1} × f_s\)；电机功率\(P_1≥P_{r1}\)；安全系数\(S=P_{n1}/P_1 ≥f_s\)
特例：C122、C222、C322，速比 i＞40，每小时启动＞30 次，使用系数再乘以 1.2 复核。
② 实心输入轴减速机（HS 输入，用户自备驱动）
计算扭矩 \(M_{c2}=M_{r2} × f_s ×f_{tp}\)，选择额定输出扭矩\(M_{n2}≥M_{c2}\)的机型。
3）选型后必须复核项目
瞬时峰值扭矩：允许峰值约为 200% 额定扭矩，必要配置扭矩限制器；
径向载荷：实际径向载荷≤样本允许径向载荷\(R_n\)；
轴向推力载荷不超过样本允许值。
4）ATEX 防爆版减速机运行硬性条件
环境温度：‑20℃ ~ +40℃；
安装位置严格按照订货铭牌，改变安装位置需要邦飞利书面批准；禁止随意倾斜安装；
配套电机最高转速不得超过1500 r/min；变频器驱动电机必须电机本身适配变频，不允许超过 1500r/min 上限；
全部安装维护手册条款必须遵守。
C 系列潜在爆炸环境直列斜齿轮减速机
2.1 ATEX 防爆版结构特点
带油位检查检修螺塞；出厂预充对应安装位置的长寿命合成润滑油；
标配氟橡胶密封环；输出轴采用双重密封圈；无塑料零部件；
铭牌标注设备类别与防爆保护型式。
机型框架：C12、C22、C32、C36、C41、C51、C61，输出额定扭矩 56~1600Nm。
2.2 结构版本
P：底脚安装；F：法兰安装；U：UNIBOX 通用箱体；UF：UNIBOX 带装配法兰。

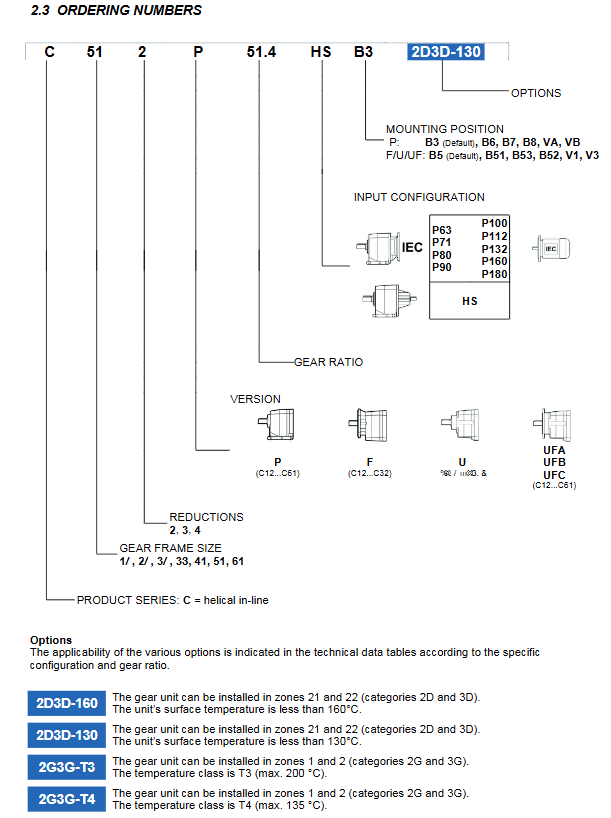

2.3 订货编码
编码示例：C 51 2 P 51.4 HS B3 2D3D‑130
C = 直列斜齿轮；51 = 机座；2=2 级减速；P = 安装形式；51.4 = 减速比；
HS = 实心输入轴；B3 = 安装位置；末尾为防爆选项：
表格
防爆选项 适用区域 表面温度限制
2D3D‑130 粉尘 21/22 区 表面≤130℃
2D3D‑160 粉尘 21/22 区 表面≤160℃
2G3G‑T3 气体 1/2 区 温度等级 T3 最高 200℃
2G3G‑T4 气体 1/2 区 温度等级 T4 最高 135℃
2.4 安装位置
P 底脚机型：B3、B6、B7、B8、VA、VB；
F/UF 法兰机型：B5、B51、B53、B52、V1、V3。
2.5 润滑
出厂加注适配订货安装位置的长效合成油；运输时螺塞封闭，现场投运前必须更换通气螺塞；C12/C22/C32 无溢流油位螺塞，油位检查参考手册。油位螺塞位置、加油量查阅维护手册。
2.6 允许悬臂载荷
径向载荷：提供计算公式，载荷作用位置偏移轴中心线，需要位置系数修正；每个机座给出 a/b/c 参数表；必须满足计算径向载荷≤允许径向载荷。
推力轴向载荷：\(An_1=0.2·Rn_1\)，\(An_2=0.2·Rn_2\)；轴向载荷过大时，需要厂家评估。
2.7 减速机性能参数表
样本提供全部机座（C12~C61）的性能：减速比 i，输出转速\(n_2\)，额定输出扭矩\(M_{n2}\)，输入额定功率\(P_{n1}\)，输入 / 输出允许径向载荷 Rn1、Rn2，同时标注每个速比对应的防爆可选配置。输入基准转速 n1=1400r/min。
2.8 电机适配性
几何兼容表：列出各机座可适配 IEC 电机机座号 P63‑P180；
最大可安装功率：几何兼容不等于功率兼容，表格给出每个速比下允许的最大电机功率，选型必须同时核对。
2.9 转动惯量
提供各机型各速比下，高速侧（输入轴）的转动惯量\(J_R\)，单位\(10^{-4}kg·m^2\)，区分不同 IEC 电机法兰规格，用于启停动力学校核。

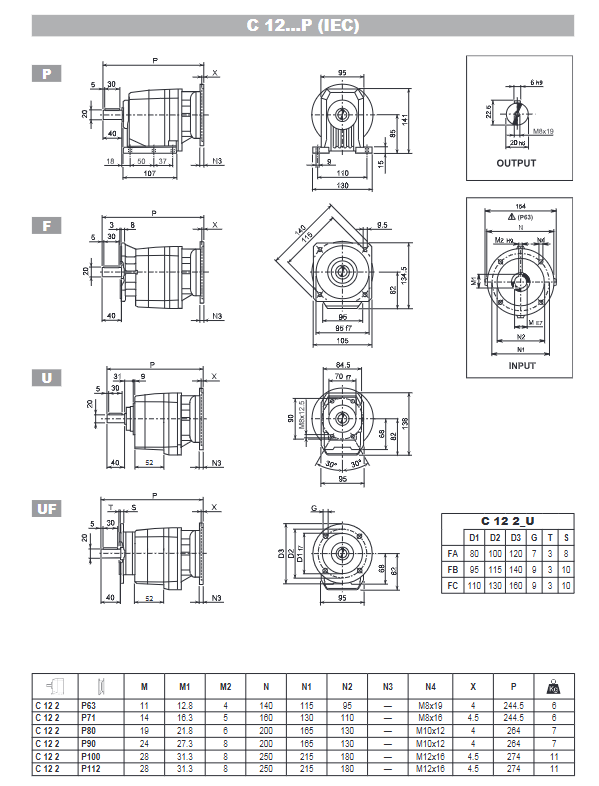

2.10 外形尺寸
提供全部机型 P/F/U/UF 四种安装形式工程图纸，输出轴、输入轴尺寸、法兰、地脚、总长、螺栓规格等完整尺寸表，覆盖 C12 到 C61；区分 IEC 电机输入版本和 HS 实心轴版本。
