Bonfiglioli（邦飞利）Active 401/201 变频器
Bonfiglioli（邦飞利）Active 401/201 变频器
产品总览与版本差异
ACT201 系列：输入 200‑240V（单相 / 三相），功率 0.55‑3.0 kW；Size1（0.55‑1.1 kW）、Size2（1.5‑3.0 kW）。
ACT401 系列：输入 360‑480V 三相，功率 0.55‑65 kW；Size2‑Size6，其中 Size6 覆盖 37‑65 kW。
相比旧版提升点
新增 Size6，功率上限到 65 kW；
整机尺寸更紧凑；
全机型 8 kHz 开关频率，无需降额，电机运行噪音更低、控制精度更高；

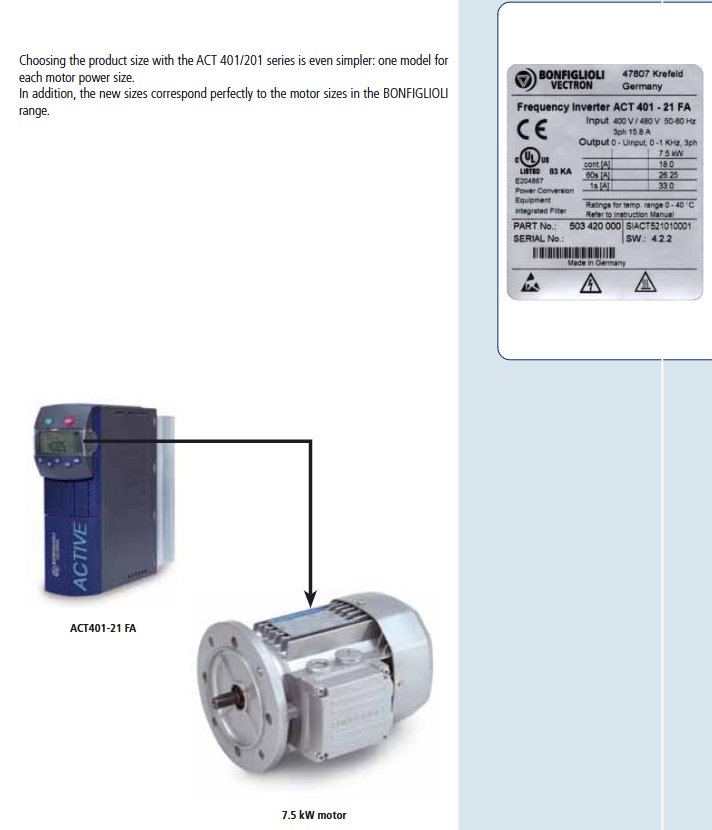

和邦飞利电机功率规格完全匹配。
向后兼容性：外壳、电气接线、配件、配置软件和旧 400/200 完全兼容，方便替换升级。
电机控制模式可选：无传感器控制、无传感器矢量、带速度传感器的矢量反馈控制。
基础硬件与电气规格
1. 通用基础配置
电网适配：支持 TN、IT 供电系统；
过载能力：150% 过载 60 秒，200% 过载 1 秒；
开关频率：2‑16 kHz（Size6：2‑8 kHz）；电机输出频率 0‑1000 Hz；
内置制动晶体管，支持外接制动电阻；DC 母线连接；
短路 / 接地故障保护；防护等级 IP20，垂直安装；
工作环境：0‑40℃；湿度 15‑85% 无凝露；海拔最高 4000 m，高温、高海拔需要输出降额；
冷却两种方案：标准风冷 A、冷板散热 C。
降额规则：
＞40℃：每升高 1K 降额 2.5%；最高环境温度 55℃；
＞1000 m 海拔：每 1000 m 降额 5%。
2. 命名规则
型号编码包含：系列、功率规格、冷却方式 (A/C)、是否内置 EMI 滤波器 (F)； 配件编码区分：人机单元 KP500，通信模块 CM‑xxx，扩展模块 EM‑xxx，机械安装套件 MPSV/MDIN/MNVIB。
模块化扩展体系（即插即用）
模块分为 A/B/C 三个插槽，上电自动识别；CM‑CAN 与 EM‑SYS 不可同时安装。
1. 用户接口模块
KP500 操作面板
可拆卸，具备参数拷贝功能，可把参数复制到另一台变频器；
可本地启停、修改参数、查看运行电气状态；非必需配件；
可搭配 KPCMK 套件实现柜门远程安装（3 米线缆）。

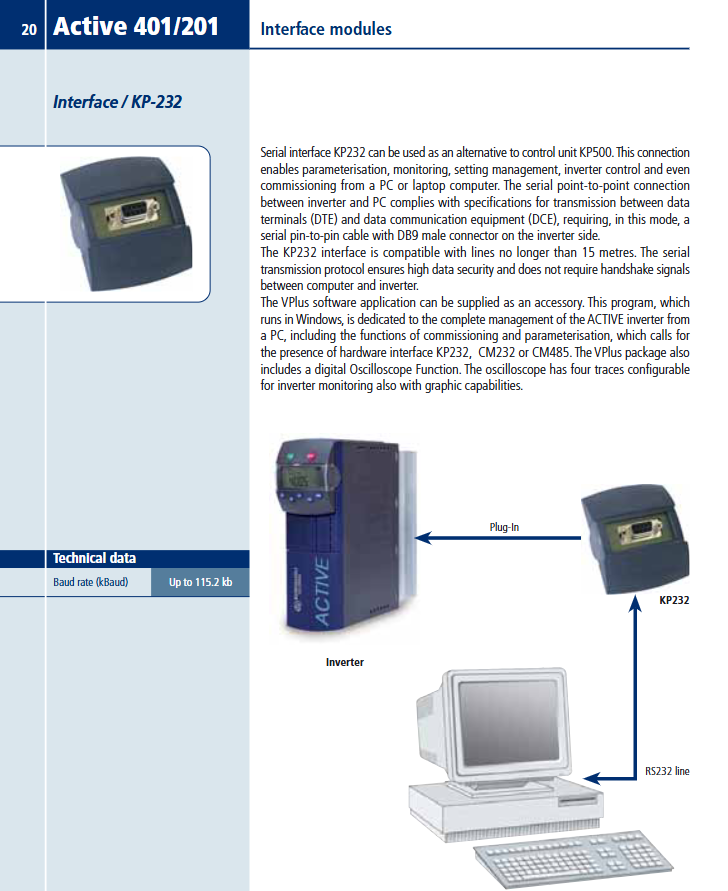

KP232（RS232）：用于 PC 调试，最高波特率 115.2 kbit/s，唯一支持 VPlus 软件示波器功能的硬件。
2. 通信模块 CM 系列
CM‑232：RS232，最高 19.2 kbit/s，不支持示波器；
CM‑485：RS485；
CM‑CAN：CANopen 现场总线；
CM‑PDP：Profibus‑DP。
3. I/O 与传感扩展模块 EM 系列
EM‑IO‑01：数字输入、继电器输出、±10V 模拟输入输出、Systembus 系统总线。
EM‑IO‑02：增加 PTC 电机温度探测输入。
EM‑IO‑03：额外增加 0‑20 mA 模拟输出。
EM‑ENC‑xx：增量编码器接口（Line‑Driver），支持 5V/24V 编码器、零位 Z 信号，部分型号附带模拟量 I/O、PTC。
EM‑RES‑xx：旋转变压器 Resolver 接口，用于带旋变反馈的电机。
EM‑SYS：Systembus 系统总线，基于 CANopen，最多 64 台变频器组网；提供 SDO 参数通道、PDO 高速过程数据通道，支持主从同步、电子齿轮。
PC 调试软件 VPlus
运行环境：Windows；通过 KP232 / CM‑232 / CM‑485 连接变频器。
核心能力：参数设置、上传下载参数集、运行监控、远程诊断、内置虚拟示波器。
示波器功能：4 条波形通道，可采集电压、电流、内部控制变量；支持触发、光标测量，记录最长 60 分钟波形；必须 KP232 硬件才能启用示波器。
固件内置标准功能
抱闸（驻车制动器）控制：起重类驱动，可配置时序控制机械抱闸、电机侧断路器，补偿机械动作延时，适配悬浮负载。
电机斩波制动：大惯量飞轮负载，不需要外部制动单元实现制动。
定位功能：基于外部接近开关做回零定位，支持设置目标位置，可配置到位之后的动作逻辑。
定时器功能：2 路可编程定时器，定时范围 10 ms～650 小时，可以绑定数字 IO 与内部事件。
Systembus 主‑从同步 / 电子齿轮
多机组网，主机下发转速；从机跟随；
支持在线修改电子齿轮速比、相位偏移；
可监控主从之间电流偏差，超阈值输出告警；适合传送带、多轴同步产线。
机械安装套件
多种安装方式，不同功率 Size 对应不同套件：
MPSV：贯通式安装；
MNVIB：抗振动安装；
MDIN：DIN 导轨安装。
外部配套附件
进线电抗器 Line choke：抑制电网谐波，手册提供每个功率机型匹配电抗器型号、电感、功耗、尺寸重量。
EMI 滤波器：ACT201‑05~‑15、ACT401‑05~‑15 标配内置 EMI 滤波器，满足 EN 61800‑3；大功率型号需要外接滤波器；可底部落地安装节省柜体空间。
dV/dt 输出滤波器、正弦波滤波器：适配电机电缆很长的场景。
PFC 电源回馈单元：处理再生能量回馈电网。
外部制动电阻：全部机型内置制动斩波器，可外接电阻消耗制动能量。
