Alcatel 1660 SM Release 5 光多业务节点
时间: 2026-08-27浏览次数：
Alcatel 1660 SM Release 5 光多业务节点
Alcatel 1660 SM Release 5 光多业务节点
1660 SM 属于阿尔卡特OMSN（Optical Multi‑Service Node）光多业务节点系列，是单机箱 SDH 多业务传输设备，Release 5 版本新增 STM‑64（10G）接口、增强交叉矩阵。设备同时支持传统 PDH/SDH TDM 业务与以太网、ATM、MPLS 分组业务，面向城域、区域传输网，可作为 ADM 分插复用器、线路终端复用器、小型交叉连接设备，适配线形、环网、网状网络拓扑。
产品核心优势
完备性：OMSN 产品家族覆盖从用户侧、城域、长距离海缆全传输场景，模块复用度极高。
简洁性：依靠少量标准化硬件模块实现丰富组网，备件种类少。
面向未来：除传统 TDM 传输，集成 ISA（Integrated Service Adapter）业务适配板，实现数据业务汇聚、交换转发，不需要额外叠加数据网络。
向后兼容：光接口、DCC 数据通信通道、网管均可与存量老设备互通，网络升级无约束。
成本优势：跨设备共享硬件板卡、机箱，降低备件库存与人员培训成本；单机箱完成多套传统设备功能，降低 TCO。
统一管理：以太网、ATM、SDH、WDM 使用同一套网管系统。
硬件灵活性：16 个业务槽位，支持复杂配置；VC 交叉矩阵高阶最大 384×384 STM‑1 等效，低阶 256×256 STM‑1 等效；可同时终止多条 STM‑64 环、多组 MS‑SPRing 环。
多层级可靠性：支持 MSP 线性复用段保护、MS‑SPRing 双向共享环保护、SNCP 子网连接保护；板卡、电源、矩阵均可 1+1 冗余；板卡分布式 DC‑DC，电源无单点故障。
易运维：集中式控制架构，业务板卡无本地处理器；支持本地 / 远程软件下载，硬件模块与 OMSN 系列大量共用。
开放性：支持彩色光口直连 WDM 设备，无需外部波长转换；支持 AU‑4 级联；具备 SDH‑SONET 转换能力。
典型应用场景
支持 G.652/G.653/G.655 光纤：
本地 / 城域边缘环网
区域网状骨干网
带分插 / 再生的点对点链路
国际网关、跨境传输
集成光放大的超长距离传输
面向数据业务的城域边缘多业务节点
整机架构与子系统
整机分为七大子系统：SDH VC 交叉连接子系统、时钟参考子系统、设备控制子系统、业务端口子系统、ISA 矩阵交换子系统、集成 CWDM 粗波分子系统、辅助开销子系统、电源子系统。
1）SDH VC 交叉连接子系统
无阻塞矩阵：高阶 HO：384×384 STM‑1 等效；低阶 LO：256×256 STM‑1 等效，可处理 16128 个 VC12。
支持连接类型：单向点到点、双向点到点、点到多点、SNCP Drop‑and‑Continue、MS‑SPRing Drop‑and‑Continue。
支持 AU‑4 级联（AU4‑4C / AU4‑16C / AU4‑64C）；兼容 ETSI 标准 AUG 映射。
保护：1+1 矩阵保护；支持 SNCP‑I 固有、SNCP‑N 非侵入式；最多 2 套 STM‑64 等级 2 纤 MS‑SPRing；可配置可恢复 / 不可恢复模式。
支持全部高低阶 VC 的非侵入路径开销监控 POM。

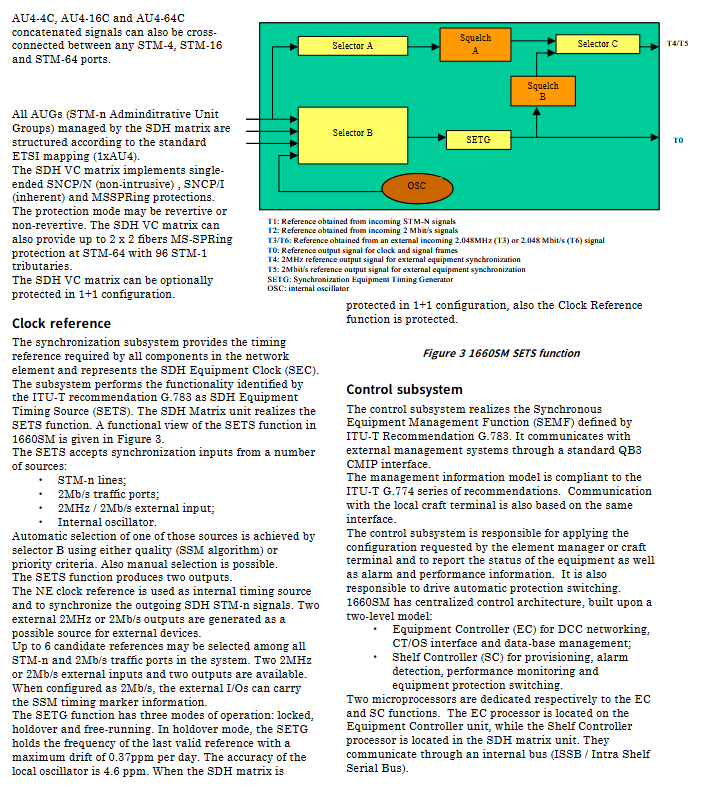

2）时钟参考子系统（SETS，G.783）
时钟源可自动选源（SSM 质量算法 / 人工优先级），支持的参考输入：STM‑N 光线路、2M 业务端口、外部 2 MHz / 2.048 Mbit/s、本地内部振荡器。
工作模式：锁定、保持 holdover（最大日漂移 0.37 ppm）、自由振荡；本地振荡器精度 4.6 ppm。
输出：网元内部时钟；2 路外部 2 MHz / 2 Mbit/s 时钟输出，用于同步其他设备。
矩阵做 1+1 冗余时，时钟子系统同步冗余保护。
3）设备控制子系统（SEMF）
双处理器架构：EC 设备控制器（DCC、数据库、外部接口）、SC 机架控制器（配置、告警、性能、保护倒换，位于矩阵板）。业务板卡无处理器。
对外接口：QB3 CMIP 接口对接 OMSN 网管；本地 Craft 终端；支持 Q2/RQ2 代理转发，将周边微波、PDH 设备网管信息通过 SDH‑DCC 通道传送至 TMN，不用额外组网。
PCMCIA 闪存保存配置、软件包；最多管理 32 路 DCC 通道。
EC 故障不影响业务流量与自动保护倒换，倒换由 SC 完成。
4）业务端口子系统（Traffic port subsystem）
机箱支持大量 PDH、SDH 板卡，代表类型：
63×2 Mbit/s 板卡：G.703，75Ω/120Ω 阻抗，支持重定时；单机柜最多 6+1 块。
3×34/45 Mbit/s 板：软件切换 34M/45M 模式。
STM‑1 / STM‑4 / STM‑16 / STM‑64 光口板：短距、长距、JE 超长距；STM‑16/64 提供Colored 彩色波长光口，直连 WDM；部分板支持单纤双向传输。
OC‑3（SONET）板：AU3‑TU3 转换，实现 SONET VC‑3 在 SDH 网络传输。
5）ISA 综合业务适配器子系统（核心多业务能力）
ISA 板卡为整机提供 ATM、以太网、RPR 分组环处理，实现 TDM + 分组融合。
ISA 以太网系列
ISA‑10/100‑BaseT：11 个电口，可扩展 14 口接入模块；GFP 映射 Ethernet 到 SDH VC‑12/VC‑3/VC‑4；支持虚级联、LCAS；802.3x 流控。
ISA‑Gigabit Ethernet：4 个 SFP 千兆光口；GFP、虚级联 VC‑4‑xv、LCAS。
ISA‑PREA 分组环边缘汇聚卡：L2 交换 + MPLS，将多路以太网汇聚后映射到 SDH 容器；1.6G 交换容量。
ISA‑ATM 板卡：三档 600M、增强 600M、1200M；支持 PVC 硬虚电路、PNNI 信令 Soft‑PVC；CBR/VBR‑rt/VBR‑nrt/UBR/GFR 业务；UPC/NPC 流量监管；EPD/TPD/SCD 拥塞丢弃；ATM OAM；可用于 DSL、UMTS UTRAN 回传。
ISA‑ES 以太网交换板（ES1 / ES4 / ES16）：二层交换，支持 MPLS Martini；基于端口 / VLAN/DSCP/QoS 分类，CIR/PIR 流量管控；UNI/NNI 接口。
ISA‑PR（Packet Ring）分组环板：6.4Gbps，基于 EoMPLS，提供 E‑Line、E‑LAN 运营商以太网业务；按端口、802.1p、MAC、MPLS 标签做流分类；全局拥塞控制。
6）集成 CWDM 粗波分
STM‑16 彩色 SFP，遵循 ITU‑T G.694.2 波长栅格；
OADM 分插复用模块、MUX/DEMUX；4xANY 多速率转换板，支持 FE、GE、FC、ESCON 多种客户信号复用到一路 STM‑16；双速率转发器板，完成黑白光↔彩色波长转换、光‑电‑光再生。
7）辅助开销与电源子系统

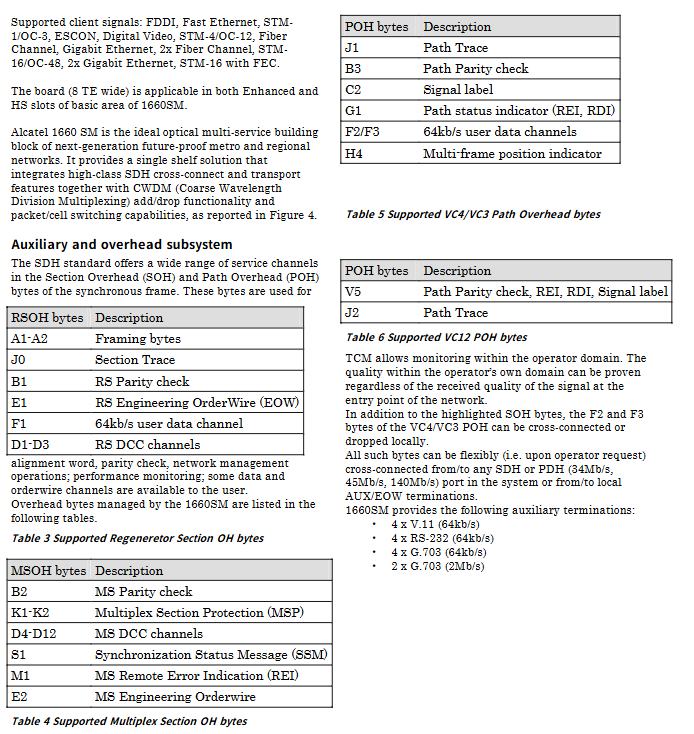

开销字节：完整处理 RSOH 再生段、MSOH 复用段、VC‑4/VC‑3/VC‑12 路径开销；EOW 工程勤务电话、64k 用户通道；V.11 / RS232 / G.703 辅助接口。
电源：整机‑48V ~ ‑60V 直流输入；每块板自带 DC‑DC 变换器，分布式供电，天然抗单块电源故障。
机箱物理规格
19 英寸 ETSI 标准机架机箱；机箱分上下区域：上部接入槽 21 个；下部业务控制槽 20 个。
整机尺寸：482 mm（宽）×650 mm（高）×250 mm（深）。
最大业务容量：单机箱最多 378 路 2M 信号；接口混合支持 PDH、SDH、以太网、ATM。
管理体系
本地 Craft 终端 PC；
阿尔卡特 OMSN 网管系统，通过 Q 接口 CMIP 协议；
Q2/RQ2 代理，代理管理周边微波、接入设备，复用 SDH‑DCC 通道；
支持本地 / 远程软件升级下载。
