Alcatel‑Lucent 9500 MPR Release 3 ANSI 微波分组无线电设备
时间: 2026-08-27浏览次数：
Alcatel‑Lucent 9500 MPR Release 3 ANSI 微波分组无线电设备
Alcatel‑Lucent 9500 MPR Release 3 ANSI 微波分组无线电设备
9500 MPR（Microwave Packet Radio，微波分组无线电）是阿尔卡特‑朗讯的统一硬件平台微波传输产品，原生分组处理，同时完整兼容 TDM 电路业务，实现从传统 TDM 网络平滑向全 IP 网络迁移，面向运营商、专网用户，降低 CAPEX 与 OPEX。文档包含产品能力、硬件形态、应用场景、接口、同步、网管、电气环境，以及大量射频参数表（固定调制、自适应调制、XPIC 交叉极化干扰抵消）。
产品定位与应用场景
主要应用
移动运营商基站回传、骨干传输；
公共安全、工业专网无线集群互联；
企业、ISP、运营商广域网无线连接。
设备部署形态
无线终端（Radio terminal）
无线中继（Radio repeater）
多方向微波节点（Multidirectional radio node）
无射频的汇聚机架（Aggregation shelf）
硬件组件
IDU 室内单元：MSS‑8（2RU）、MSS‑4（1RU）、MSS‑1c（1RU，半机架宽度）。智能节点 IDU 最多可接入 12 路射频收发机，支持混合模式 / 纯分组模式。
ODU 室外单元：Multipurpose Outdoor Unit，室外射频单元。
MPT‑HL 室内微波处理单元。
射频连接：IDU 可接最多 12 个 NSB 或者 6 个 MHSB；可以混合 ODU 与 MPT‑HL。
核心主要特性
无损伤切换自适应调制（Hitless switching service‑driven adaptive modulation），根据无线信道质量动态调整调制方式。
内置 MEF 8 标准 CES 电路仿真，在运营商以太网之上承载 TDM 业务。
支持毫米波频段；多业务交换容量基础 > 16Gbps，加装 EAS 板卡最高可达 48Gbps。
XPIC 可升级，提升单频点吞吐容量；无线链路吞吐可大于 4Gbps；最多终结 192 路 DS1，支持 DS3 接口。
链路层 OAM：IEEE 802.1ag；同步方案：SyncE+SSM、IEEE1588v2 PTP；支持 NNI、UNI 接口 LACP 链路聚合。
ITU‑T G.8032 多业务分组环，实现环网保护倒换。
产品收益（Benefits）
降低运营成本 OPEX：多种接入技术在以太网汇聚层统一，减少外部配套设备。
保护投资，平滑 TDM 向 IP 迁移：同一套硬件可运行混合（以太网 + PDH）或者纯分组模式；兼容老版本混合模式 ODU。TDM 业务在分组传输网络上保持确定性性能，拥塞环境下高优先级业务不受劣化。
统一硬件覆盖几乎全部微波应用场景。
部署简化：支持预配置，快速开局与网络规划；设备体积小、机架功耗低，节点密度高。
高可扩展与高可用性：端到端业务感知网管；内置自测功能；完整时钟同步分发；单分组交换矩阵；全设备冗余，无单点故障。
业务接口
全部接口前面板接入：
DS1 接入板：每块 32×DS1；
DS3 接入板：每块 2×DS3；
控制交换模块：4×10/100/1000BASE‑T，2 个 SFP 插槽；
以太网接入板：4×10/100/1000BASE‑T，4×SFP，2×DS1 SFP。
时钟与同步方案
混合模式与分组模式均支持多种同步源：
DS1 线路时钟；
外部参考输入输出（2 MHz，5 MHz，10 MHz）；
SyncE 同步以太网 + SSM G.8264；
内置 Stratum‑3 等级时钟；
IEEE 1588v2；
ACR、DCR 线路时钟恢复。
物理与电源参数
IDU 室内单元：
MSS‑8：2RU；MSS‑4：1RU；MSS‑1c：1RU 半宽；满配重量＜6kg，基础配置 2.5kg。
MPT‑HL 室内单元：2.5RU；
ODU 室外单元：平均重量 5kg。
电源：
MSS 室内单元：标准‑48V ~‑60V DC；可选‑24V DC、+24V DC；
MPT‑HL：±24V DC ~ ±60V DC。
工作温度：
IDU：‑40℃ ~ +65℃；
ODU：‑33℃ ~ +55℃；
MPT‑HL：‑5℃ ~ +55℃。
管理能力
设备本地 Web 管理；PC 软件配置；SNMP 代理；
可对接 Alcatel‑Lucent 5620 SAM、1340 INC 控制器，和朗讯整套光传输设备互通；
QoS：支持基于二层 802.1p、三层 DS‑DiffServ 标记。
射频频段与数据表说明
支持射频频段包含：5.8GHz 免许可频段、6GHz、7/8GHz、11GHz、15GHz、18GHz、23GHz、38GHz。 手册包含大量射频表格：

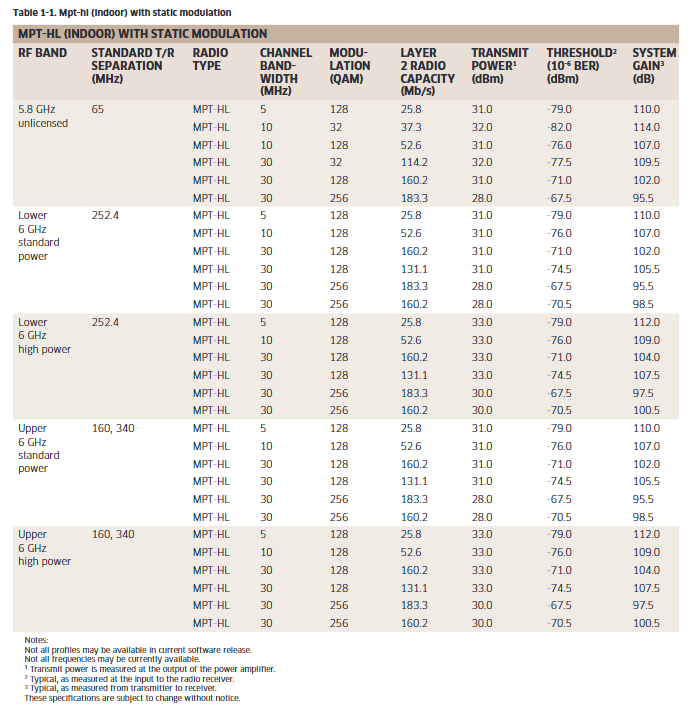

MPT‑HL 静态调制；MPT‑HL 自适应调制；
MPT‑HC 静态调制、MPT‑HC 自适应调制、MPT‑HC XPIC 交叉极化模式；

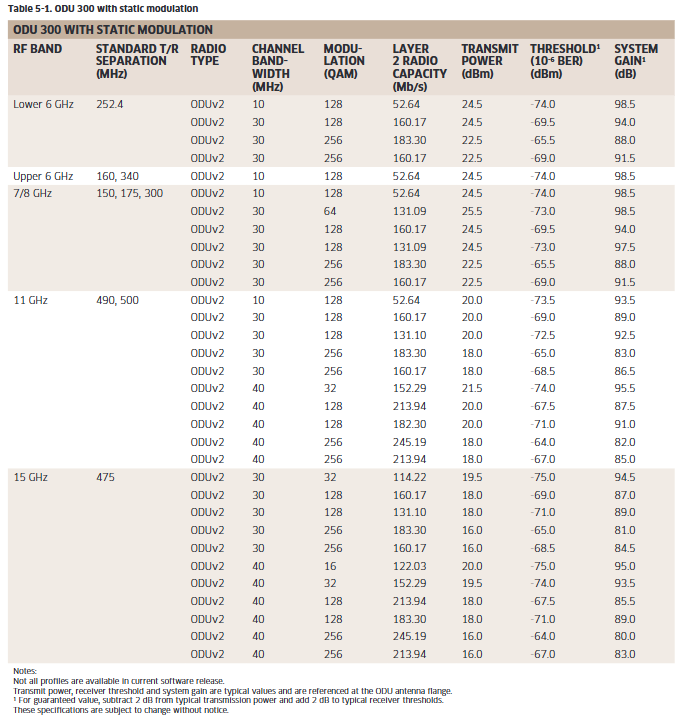

ODU300 静态调制、ODU300 自适应调制。
表格给出不同信道带宽（5/10/30/40/50 MHz）、不同 QAM 调制阶数下：二层无线吞吐量、发射功率 (dBm)、BER=1e‑6 接收门限、系统增益。
注释要点：
表内为典型值；保证指标需要发射功率‑2dB，接收门限 + 2dB；
并非所有调制 / 频段组合在当前 Release3 软件版本都可用；
5.8GHz MPT‑HC 版本当时尚未完成 FCC Part15 认证，不能销售部署。
标准、认证与服务
合规：NEBS Level3，GR‑63‑CORE、GR‑1089；EN60950‑1 安全；EN55022 B 类 EMC；MEF 相关标准；大量 IEEE/ITU‑T 传输、以太网标准。
配套服务：网络规划设计、热线支持、返修更换、备件管理、现场上门；培训（阿尔卡特‑朗讯大学培训、客户现场培训）；保修及延保服务。
