Atlas Copco Power Focus 8（PF8）系列新一代拧紧控制器平台
时间: 2026-08-26浏览次数：
Atlas Copco Power Focus 8（PF8）系列新一代拧紧控制器平台
Atlas Copco Power Focus 8（PF8）系列新一代拧紧控制器平台
产品背景：智能工厂与智能集成装配
工厂现状痛点：产线产品型号多、变体复杂；人机协同重要，需要易用系统；碳排放、能效、可持续生产要求提升，各产线存在差异化难题。
智能工厂：数字化高度自动化产线，依托物联网、大数据、AI 持续采集生产数据，预判、解决产线问题。
Smart Integrated Assembly 智能集成装配：阿特拉斯整体解决方案，覆盖硬件、软件、服务全生态；包含智能互联装配工具、交钥匙产线方案、数据驱动服务，贯穿客户产品制造全周期。
PF8 平台系统组成
搭建 PF8 拧紧系统，必备组件：Power Focus8 控制器、IAM 智能应用模块、Virtual Station 虚拟站点授权、拧紧工具、可选附加功能授权。
Power Focus 8 控制器：产线 MES 系统与工具之间硬件接口；给工具供电、处理通讯；单台最多同时连接20 把工具；Wi‑Fi 接入点扩大无线覆盖，简化现场布线，降低基建与备件库存成本，支持远程程序下发。
IAM 智能应用模块：双分区存储单元，存放软件、拧紧数据、配置参数；支持升级、备份、还原；双软件分区，升级风险更低，可在两套固件版本之间切换，故障时快速恢复配置。
Virtual Station 虚拟站点：控制器的数字实例，PF8 平台核心；决定支持工具类型、功能集、通讯协议、上报数据格式；不同等级授权对应不同工具族、程序数量、拧紧策略。
Power Focus S（PFS）：独立驱动单元，作为 PF8 的次级从站控制器；适合固定夹具、多主轴应用；能耗相比标准控制器降低 50%；分单相标准版、三相高压 HV 版本。
ToolsTalk2（TT2）软件：全线控制器配置管理软件，实现拧紧控制器集中管控，完整追溯、可视化管理拧紧产线。
硬件家族型号
型号 供电规格 典型用途
Power Focus 8 单相 主控制器，带 7 英寸高清触摸屏、双天线；丰富 I/O、现场总线、IAM 插槽；可接 20 把工具
Power Focus 8 LV 单相低压版 适配 Tensor SL 系列工具
Power Focus 8 HV 三相 380‑480V 高压 固定夹具、多轴大扭矩 QST 工具，替代老款 PowerMACS4000
Power Focus S 单相独立驱动 次级从站，无显示屏，LED 状态指示灯；夹具 / 多轴
Power Focus S HV 三相高压独立驱动 次级从站，大扭矩夹具多轴
硬件接口（PF8 主机）
7 英寸触控屏、实体 Home/Result 按键、双 Wi‑Fi 天线、散热通风口、便携提手
接口：远程启动、4×4 数字 I/O、24V 辅助电源、急停回路、附件 I/O 总线、Anybus‑CC 现场总线模块、USB / 以太网、IAM 插槽、安全开关、电源插座。
PFS 状态 LED 指示灯
白色：电源已上电
蓝色常亮：工具已连接；蓝色闪烁：软件正在升级
红色常亮：系统故障；红色闪烁：急停被触发
Virtual Station 虚拟站点（授权等级）
一共 7 个等级，从基础到安全关键多轴同步，不同等级对应程序数量、拧紧策略、工具兼容。

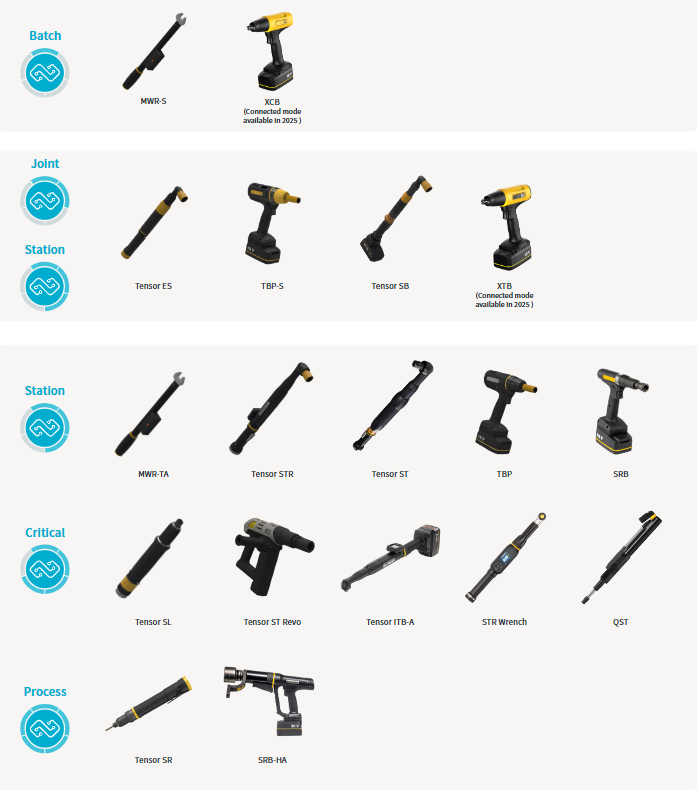

授权等级 关键等级 程序 / 序列 核心能力 适配场景 兼容工具举例
Batch Control 批次控制 客户关键 1 程序，1 序列 OK/NOK 追溯；支持离合器关闭式工具、咔哒扭矩扳手 简单批次拧紧，基础合格判定 MWR‑S、XCB
Joint Control 接头控制 质量关键 1 程序，1 序列 扭矩控制 + 角度监控；支持电池脉冲工具 TBP‑S 替换气动工具，变体少，需要扭矩管控 Tensor ES、TBP‑S、Tensor SB
Station Control 工位控制 质量关键 16 程序，16 序列 扭矩 + 角度监控；单控制器替代多把气动工具 工位产品变体多 MWR‑TA、Tensor STR、ST、TBP、SRB
Critical Control 关键控制 安全关键 250 程序，250 序列 扭矩 / 角度双控制；完整结果曲线存储上报；支持 4 个 VIN 码关联结果 安全类拧紧，全数据追溯 Tensor SL、ST Revo、ITB‑A、STR 扳手、QST
Process Control 过程控制 安全关键 250 程序，250 序列 高级拧紧策略；内置 TrueAngle、低反力策略；完整曲线追溯 高要求安全关键装配 Tensor SR、SRB‑HA
Sync Critical Control 同步关键控制 安全关键 250 程序，单站最多 50 工具 多主轴角度同步拧紧，全追溯 多轴夹具同步拧紧 多主轴夹具系统
Sync Process Control 同步过程控制 安全关键 250 程序，单站最多 50 工具 最高等级；高级同步拧紧、不良品剔除管理；全追溯 极高要求多轴安全关键装配 大型多轴自动化夹具
补充：还有Manual Tightening Control 手动拧紧控制，专门用于机械式扭矩扳手。
可选附加授权功能
虚拟站点级功能（作用于单个虚拟站点）
Low Reaction Strategies 低反力策略：降低拧紧反作用力，减少反力臂依赖，改善人机工效，提升节拍；适配 STR、SRB 系列工具。
TrueAngle 真实角度：仅 STR 工具可用；消除操作员对拧紧角度的干扰，提升角度控制精度；检测装配异常。
Open Protocol Extension 开放协议扩展：支持通过开放协议传输拧紧曲线；外部系统读写、修改控制器拧紧程序。
Yield Control 屈服控制：进入塑性区时控制扭矩上升速率，获得稳定夹紧力，允许使用更小规格螺丝。
Industrial Location Guidance（ILG 工业位置引导）：防错系统；跟踪工具与紧固件相对位置，保证拧紧顺序、点位正确，减少报废零件。
控制器全局功能（作用整个 IAM）
Automation Rules 自动化规则：控制器信号与外部设备（信号灯、扭矩臂）灵活联动，简化产线集成。
Zero Position 零位功能：每次触发工具自动旋转到预设角度；保证每次拧紧起始角度一致；Critical 为选件，Process Control 自带。
多主轴 / 夹具应用方案
PF8 HV / PFS HV 三相高压版本，用于大扭矩固定夹具；完全兼容旧平台 PowerMACS4000，实现设备换代。
供电架构：MSB 主开关盒输入三相电；控制器菊花链级联；共用电源、急停回路、以太网；适配全部 QST 系列工具（QST34～QST210）。
工具兼容简表
PF8 LV 单相 PF8 / PFS 单相 PF8‑HV / PFS‑HV 三相高压
Tensor SL ✅
Tensor ES/ST/STR/SR
✅
QST＜350Nm
✅（≥200V） ✅
QST＞350Nm
✅

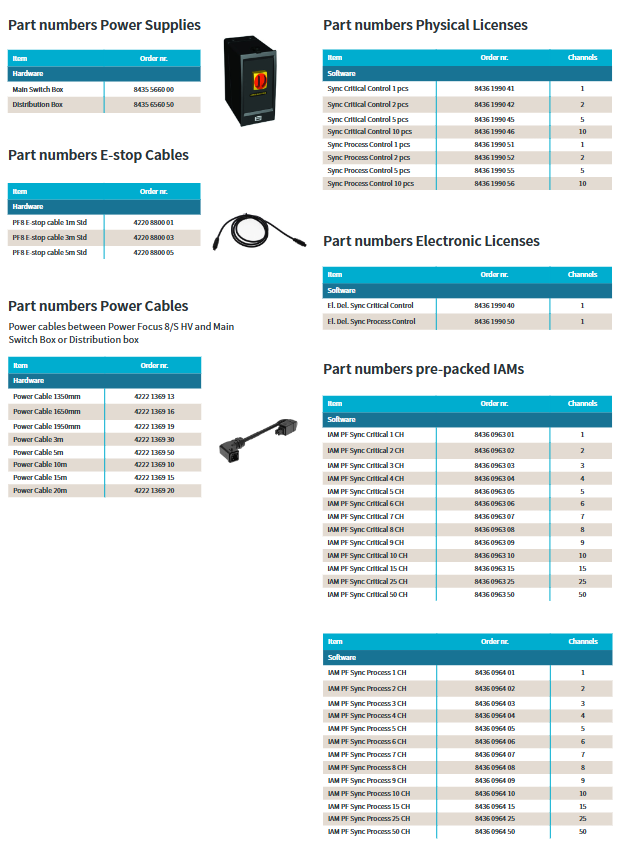

订货信息
文档提供完整物料订货号，分为：
硬件本体：PF8、PF8‑LV、PF8‑HV；PFS、PFS‑HV
IAM 模块：32GB 基础 IAM、预灌装不同虚拟站点授权 IAM（Critical / Process / 同步系列，支持 1‑50 通道）
ToolsTalk2 软件组件：Line Manager、Line Configurator、Station Setup、FMS Portable
现场总线模块 Anybus‑CC：Profinet、EtherNet/IP、Profibus‑DP、CC‑Link IE 等
工位附件：操作面板、CAN 转换器、堆叠信号灯、选择开关、ILS/ILG 定位防错系统
Virtual Station 虚拟站点授权：电子交付（24 小时下发）、实物介质交付，支持 1‑10 站点批量订购
附加功能授权：低反力、TrueAngle、Yield Control、ILG、Zero Position、Open Protocol Extension；支持电子 / 实物介质，多数量打包
多轴系统物料：MSB 主开关盒、分配盒；急停电缆、动力电缆多种长度规格；同步 Sync 系列授权（Sync Critical / Sync Process，1‑50 通道）
服务解决方案
阿特拉斯针对 PF8 整套系统提供服务：
开机调试、校准、拧紧程序编制；
定制维护方案，提升设备稼动率，节约维护成本；
操作人员产品培训；
拧紧工艺咨询服务，优化拧紧工艺；
全球支持，提供标准产品以及定制化项目方案。
