Nastyaer GIV50-11 位置限位开关
时间: 2026-05-22浏览次数：
Nastyaer GIV50-11 位置限位开关
Nastyaer GIV50-11 位置限位开关

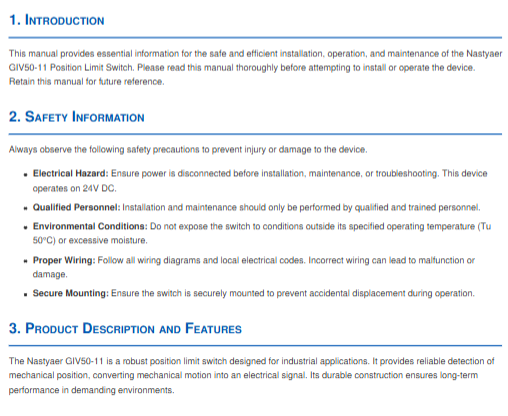

产品概述
GIV50-11（物料号R900174537）是Nastyaer生产的工业级位置限位开关，原产德国，用于将机械运动转换为电信号，实现设备位置监测与行程限位。
安全须知
电气安全：安装 / 维护前必须切断 24V DC 电源
人员要求：仅限专业合格人员操作
环境要求：不可超出 **50℃** 工作温度，避免潮湿
接线规范：遵循接线图与当地电气标准
安装要求：必须牢固安装，防止位移
核心特性
检测方式：机械接触触发
运行模式：自动运行
结构：金属圆柱形，耐用抗恶劣环境
接线：螺丝端子，连接可靠
安装步骤
切断系统电源并闭锁
牢固安装开关，保证执行机构可靠触发
接入24V DC电源，注意极性
规范布线，避免受力与磨损
检查所有接线
送电测试功能
工作原理
类型：NO 常开触点
未触发：电路断开，无电流
被机械触发：电路闭合，导通信号
维护要求
清洁：定期用干软布擦拭，禁用化学品
接线：每年检查紧固，处理腐蚀
机械：检查触头磨损与动作顺畅度
环境：确认温度≤50℃、无过度潮湿
故障诊断
故障现象 可能原因 解决方法
开关不动作 无电源、接线错误、机械堵塞、开关损坏 检查 24V DC；核对接线；清除障碍；更换开关
间歇工作 接线松动、部件磨损、振动过大 紧固端子；更换磨损件；加固安装
持续触发 机械卡滞、内部短路 解除卡滞；仍异常则更换

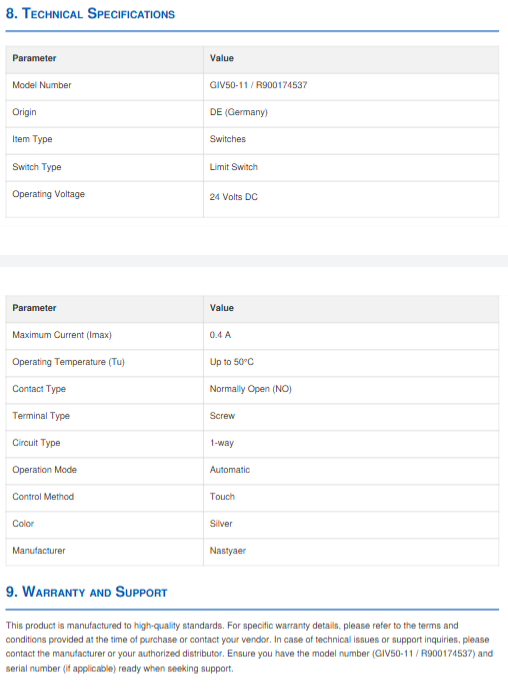

技术参数
参数 数值
型号 GIV50-11 / R900174537
供电电压 24V DC
最大电流 0.4A
工作温度 ≤50℃
触点形式 NO 常开
电路类型 1-way 单路
接线方式 螺丝端子
触发方式 机械接触
产地 德国
关键问题
GIV50-11 的电气规格是什么，接错会有什么后果？
答：供电为24V DC，最大电流0.4A，NO 常开输出；接错电压、极性或短路会导致开关损坏、信号异常，甚至引发设备故障。
该限位开关的安装与动作必须满足哪些机械条件？
答：必须牢固安装不位移；机械执行机构需精准对准感应头，保证接触触发顺畅；无杂物卡阻，动作行程匹配。
维护周期与检查重点分别是什么，出现间歇性故障如何处理？
答：每年检查一次接线与机械部件；日常保持清洁。间歇性故障优先紧固接线端子、检查部件磨损，并加固安装降低振动影响。
