Microchip dsPIC30F 系列 16 位高性能数字信号控制器
Microchip dsPIC30F 系列 16 位高性能数字信号控制器
产品定位与核心架构
dsPIC30F 是Microchip推出的16 位高性能数字信号控制器（DSC），融合MCU 控制能力与DSP 运算能力，采用改进型哈佛架构：
指令位宽：24 位
数据位宽：16 位
工作寄存器：16×16 位
程序计数器：23 位，最大寻址4M×24bit
性能：最高30 MIPS，时钟输入DC~120MHz
CPU 核心特性
运算单元
16×16 位单周期硬件乘法器
双 40 位累加器（带饱和逻辑）
40 级桶形移位器（单周期可移 15 位右 / 16 位左）
单周期MAC（乘累加） 操作
中断系统
中断源：最多 32 个
异常向量：15 个（8 级中断 + 7 级陷阱）
优先级：8 级可编程
延迟：普通3 周期，快速中断1 周期

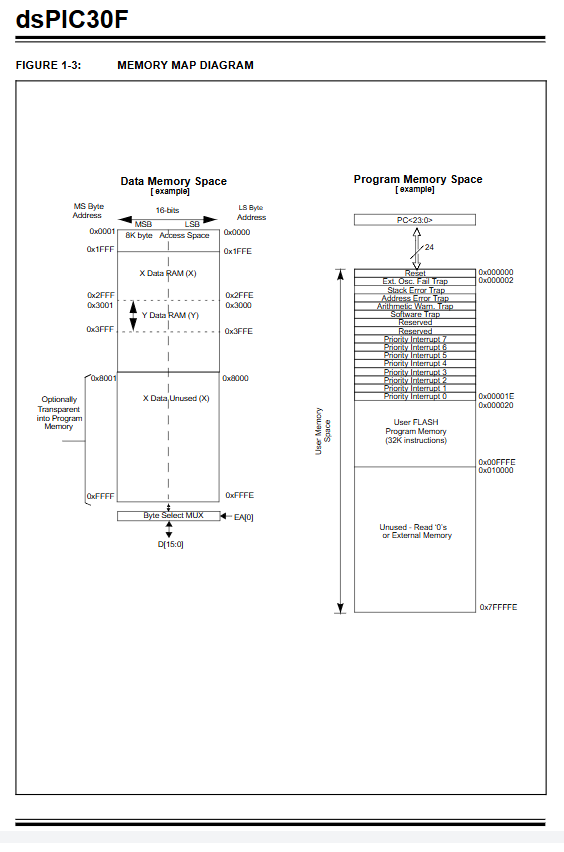

存储配置（最大值）
存储类型 容量
程序 Flash 144KB
数据 RAM 8KB
EEPROM 4KB
数据空间 64KB 线性寻址
DSP 引擎关键参数
模块 指标
乘法器 16×16 位，单周期
累加器 2×40 位，饱和 / 舍入
移位器 40 级，单周期移位
双数据读取 支持（双 AGU）
循环缓冲 硬件模寻址
位反转寻址 支持 FFT 优化
外设功能
模拟外设
10 位 ADC：16 通道，500ksps，休眠可转换
12 位 ADC：16 通道，100ksps，休眠可转换
LVD 低电压检测、BOR 掉电复位
定时器
5 路16 位定时器，其中 4 路可组合为2 路 32 位
Timer1 支持32kHz RTC
运动控制
电机控制 PWM：最多 8 路输出，16 位精度
正交编码接口 QEI：x2/x4 计数，输入滤波
通信接口
SPI：3 线，支持 4 种模式
I2C：主 / 从，7/10 位地址
UART：地址唤醒、起始位唤醒
CAN：2.0B 协议，最高 1Mbps
DCI：支持 I²S、AC’97 音频协议
I/O 端口
最多54 路可编程 I/O
每路25mA sink/source驱动能力
部分支持变化中断
电源与功耗管理
工作电压：2.5V~5.5V
功耗模式：
SLEEP（休眠）
IDLE（空闲）
SLOWDOWN（降速）
内置上电复位（POR）、上电定时器（PWRT）、振荡器稳定定时器（OST）

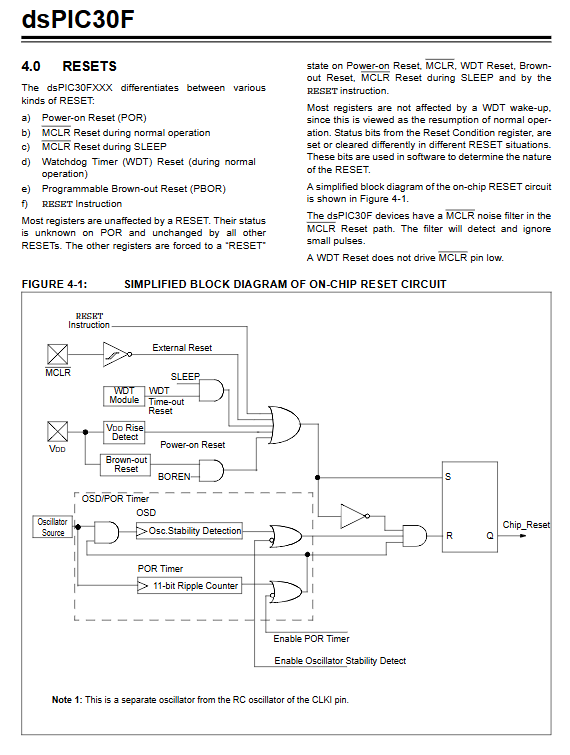

异常处理与复位
异常类型
复位
陷阱（7 种：振荡器失效、堆栈错误、地址错误、算术警告、软件陷阱等）
中断（8 级优先级）
复位源
上电复位 POR
外部 MCLR 复位
看门狗 WDT 复位
掉电复位 BOR
指令复位
开发工具链
MPLAB IDE v6.0：集成编辑 / 编译 / 调试
MPLAB C30：ANSI C 优化编译器
MPLAB SIM：指令级软件模拟器
MPLAB ICE 4000：在线实时仿真
MPLAB ICD 2：在线调试 + 编程
PRO MATE II：通用量产编程器
关键问题与答案
问题 1：dsPIC30F 相比传统 16 位 MCU 的核心优势是什么？关键硬件支撑有哪些？
答案：核心优势是同时具备 MCU 的控制能力与 DSP 的高速运算能力，可单芯片实现复杂算法 + 实时控制。关键硬件：单周期 16×16 乘法器、双 40 位累加器、双地址生成单元（AGU）、40 级桶形移位器，支持单周期 MAC 运算与并行数据读取。
问题 2：dsPIC30F 的中断系统有哪些关键参数？快速中断的意义是什么？
答案：关键参数：最多 32 个中断源、15 个异常向量、8 级可编程优先级；普通中断延迟3 周期，快速中断延迟1 周期。快速中断用于极高实时性场景（如电机过流保护、高速采样），可将响应时间压缩到最小，避免控制失效。
问题 3：dsPIC30F 面向电机控制提供了哪些专用外设？分别承担什么功能？
答案：
电机控制 PWM 模块：生成同步多路 PWM，支持三相电机驱动、死区控制、故障保护。
正交编码接口 QEI：读取编码器位置与速度，实现闭环伺服控制。
高速 ADC：同步采样电流 / 电压，实现矢量控制与过载保护。
三者配合可单芯片完成BLDC、永磁同步、感应电机的高性能伺服驱动。
