Woodward 8440-2052 H同步器和负载分配模块
Woodward 8440-2052 H同步器和负载分配模块
产品概述
Woodward 8440-2052 H是一款精密的控制设备，旨在满足现代发电系统的严格要求。作为备受尊敬的8440系列的一部分，该模块主要用作同步器和负载共享单元，专门用于管理交流发电机组的并联运行。其主要作用是确保多台发电机协调运行，保持系统频率和电压，同时在机组之间均匀分配电力负载。
该型号以其在工业环境中的可靠性而闻名，稳定的电源至关重要。通过使用模拟控制信号，8440-2052 H与发动机调速器和发电机自动电压调节器（AVR）连接。这使得该模块能够精确调整发动机转速（调速器）和发电机电压（AVR），以实现完美的同步和平衡有功（kW）和无功（kVAR）功率负载。无论是用于独立发电机组还是复杂的母线并联系统，该模块都能提供必要的智能，以防止电涌、反向电源情况和设备应力。
精确同步功能
同步是在闭合断路器之前，将发电机的电压、频率和相位角与母线或另一台发电机相匹配的过程。Woodward 8440-2052 H通过持续监测这些参数在这方面表现出色。它向调速器和AVR发出校正的升高/降低信号，以尽量减少迎面而来的发电机和母线之间的差异。
型号中的“H”名称通常是指特定的硬件版本或校准标准，以增强与各种交流发电机和调速器类型的兼容性。该模块设计用于在满足同步标准的精确时刻闭合断路器触点，确保以最小的瞬态电流平稳过渡。这种精度对于保护发电机绕组和延长机械联轴器和原动机的寿命至关重要。
高级负载共享功能
一旦发电机并联，8440-2052 H将重点转移到负载共享上。它确保千瓦（kW）负载在发电机之间根据其容量按比例分配。这是通过向调速器发送模拟信号，调整发动机燃油齿条以增加或减少功率输出来实现的。
此外，该模块通过控制AVR来管理无功功率（kVAR）共享。如果一台发电机产生的无功功率太多或太少，8440-2052 H会调整励磁，以平衡所有机组的VAR。这种双重控制——有功功率和无功功率——对系统稳定性至关重要。不平衡的负载会导致系统过热、效率低下和潜在的跳闸，该模块通过连续的自动调整有效地防止了这种情况。
主要技术特点
控制类型：调速器和AVR的模拟接口（升高/降低信号）。
负载共享：在多发电机设置中按比例共享kW和kVAR负载。
同步：断路器合闸时自动电压和频率匹配。
兼容性：设计用于各种伍德沃德调速器和第三方AVR。
可调节性：前面板电位计便于校准下垂、死区和增益等设置。
坚固性：可承受工业厂房典型的振动、极端温度和电气噪音。
安装与配置

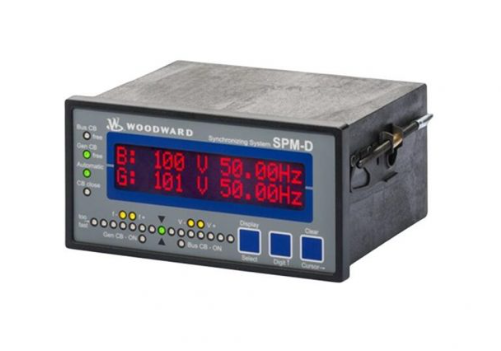

Woodward 8440-2052 H设计用于直接集成到控制面板中。它通常具有一个耐用的前板，带有LED状态指示器，可提供同步过程和负载状态的即时视觉反馈。这些指示器帮助技术人员快速验证设备是否同步，负载是否平衡，或者是否存在故障。
配置是通过模块上的物理电位计和开关实现的。这种基于硬件的方法消除了对复杂软件或笔记本电脑进行基本设置的需要，这在许多工业应用中是首选的，在这些应用中，简单性和鲁棒性优先于数字灵活性。控制的模拟特性还确保了系统保持响应性和确定性，而不会出现有时与数字处理相关的延迟。
工业应用
8440-2052H广泛应用于需要冗余或高容量电源的各个部门。常见的应用包括热电联产厂、船舶推进和辅助动力系统、数据中心和医院。在这些环境中，无缝并联发电机的能力确保了即使一台发电机需要维护或发生故障，电力也不会中断。
