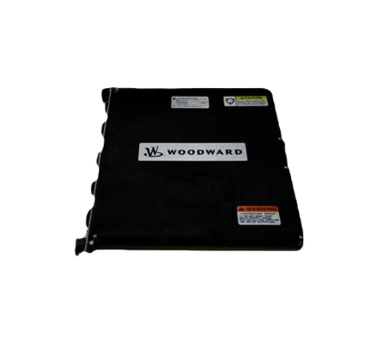

WOODWARD 5501-471通信模块

WoodWard

产品详情

核心定位

5501-471 是一款高性能的以太网通信与协议转换网关模块。它的主要任务是将发电机组内部控制器（如发动机调速器、发电机励磁控制器）所使用的 CAN总线（J1939）协议，无缝转换为主流工业以太网协议 Modbus TCP/IP，从而实现远程监控、数据集成和高级诊断。

主要功能与特点

高效的协议转换引擎

核心转换：专门负责 CAN SAE J1939 数据与 Modbus TCP/IP 寄存器之间的高效、稳定映射。它持续监听CAN总线上的消息（如发动机转速、水温、油压、控制器状态等），并将这些数据整理到预先定义好的Modbus寄存器映射表中。

双向通信：不仅将数据“上传”给监控系统，也能将来自上位机（如SCADA、HMI）的Modbus写入命令“下达”转换为CAN总线命令，实现对远程设定点或控制模式的修改。

远程访问与调试通道

这是其最重要的功能之一。通过网络，维护工程师可以使用 Woodward Toolkit™ 软件，直接连接到5501-471模块。

通过该模块，Toolkit可以访问到整个CAN总线网络上所有支持J1939的伍德沃德设备（如 EasyGen-3000 控制器、2301D数字调速器、DC系列调压器等），进行参数配置、实时监控、故障诊断和数据记录，无需亲临嘈杂的设备现场。

简化系统集成

它使发电机组成为一个标准的 Modbus TCP/IP 网络节点。工厂的分布式控制系统、能源管理系统或任何支持Modbus TCP的第三方软件，都可以直接、统一地访问发电机组的全部运行数据，无需为不同的控制器开发专用的驱动接口。

坚固的工业设计

采用DIN导轨安装，紧凑坚固，适应工业环境。

提供状态指示灯（电源、网络状态、CAN活动、数据收发），便于快速诊断模块自身状态。

典型应用场景

5501-471 是构建现代化、网络化发电机组的标准配置，适用于：

远程/无人值守电站：如电信基站、油气管道加压站、偏远矿山等备用电源的远程监控。

多机组并联电站：作为每台机组的通信网关，将所有数据汇总至并车控制柜或电站管理计算机。

工厂动力系统集成：将备用发电机组集成到工厂的SCADA或DCS系统中，实现全厂能源监控。

售后服务与技术支持：制造商或服务商可通过互联网远程接入，为客户提供快速的技术支持和故障排查。

产品优势

标准化接口：将专用的J1939网络转换为业界通用的Modbus TCP，极大降低了系统集成难度和成本。

强大的远程诊断能力：是实施预测性维护和缩短停机时间的关键工具。

提高运维效率：支持远程调试和参数优化，减少差旅和现场服务时间。

可靠性高：专为7x24小时连续运行的工业环境设计。

重要配套与注意事项

必备软件：Woodward Toolkit™ 是配置和利用其全部功能的唯一软件。

网络与信息安全：这是部署的生命线。必须采取严格措施：

为模块设置静态IP地址，并将其置于独立的、受防火墙保护的控制网络子网中。

使用VPN进行远程访问，避免直接暴露在公网。

严格管理访问权限和密码。

配置工作：需要熟悉发电机控制、J1939协议和基础网络知识的专业工程师进行初始配置和地址映射设置。
