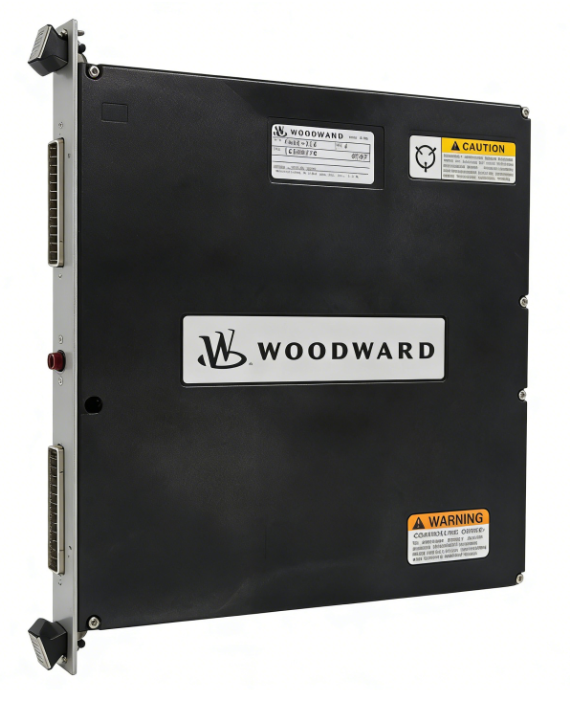

WOODWARD 5466-316模拟组合模块

WoodWard

产品详情

基础核心信息

- 品牌与型号：制造商为美国伍德沃德公司，型号5466-316，物料编码为253625466（部分批次可能存在差异）；

- 产品类型：模拟组合模块（Analog Combo Module），具体为单通道高密度组合I/O模块，适配4个微处理器（MPU）系统；

- 物理规格：外形尺寸约25×63×32mm（不同版本可能略有差异），重量约0.2千克（部分资料显示为2磅，需以实际批次为准），采用模块化设计，支持卡导轨轻松安装；

- 原产国与供应状态：美国制造，市面主流工控贸易商均有库存供应，同时支持故障模块维修服务。

关键技术参数

1. 电源参数

- 工作电压：标准24V直流，部分场景支持10-60V直流宽电压输入，另有资料提及可适配220V交流（需根据具体应用场景确认）；

- 功耗与电流：典型热负载约20W（随配置变化），最大工作电流12V（需匹配对应电源规格）。

2. 输入输出配置

模块集成多类型I/O通道，实现信号的全面采集与精准输出，具体配置如下：

- 模拟输入：8路4-20mA电流信号输入，可对接温度、压力、流量等各类工业传感器；

- 模拟输出：4路4-20mA电流信号输出，用于驱动外部执行器（如阀门、电机等）；

- 速度输入：4路速度传感器输入通道，支持磁电式传感器（MPU）或接近式探头，可精准测量转速信号；

- 比例执行器输出：2路输出通道，可配置为4-20mA或20-160mA规格，适配不同类型比例执行器；

- 离散I/O通道：提供多个离散输入/输出通道，可接收外部开关信号或控制继电器、电磁阀等设备。

3. 环境适应性参数

- 工作温度范围：-40°C至+85°C（部分资料标注-25°C至+70°C，以产品手册为准），可适应极端工业环境；

- 防护与抗干扰：工业级防护设计，输入采用光隔离技术（隔离电压3000VDC），有效抵御外部电气噪声干扰，具备抗振动、抗冲击能力；

- 认证标准：符合CE、UL认证，支持防爆环境（需选配专用外壳），满足1类2分区安全标准。

核心功能与特性

1. 精准控制与信号处理

- 多模式控制：支持转速控制、负载控制、同步控制（等时模式）等多种控制逻辑，可通过高精度算法实现临界转速规避、阀门限位等复杂控制需求，确保系统稳定运行；

- 信号优化处理：内置可配置滤波器，滤波时间常数可通过软件选择8毫秒或16毫秒，平衡噪声过滤与响应速度；可检测最低0.5Hz转速信号，能有效识别速度传感器故障，避免低速工况下因更新延迟导致的超速风险；

- 自诊断与状态反馈：具备完善的自诊断功能，实时监测模块运行状态，部分型号配备LED指示灯，可对离散输入状态进行直观反馈，方便操作人员快速排查故障。

2. 灵活配置与通信能力

- 可编程性：支持通过外部计算机软件进行现场编程与配置，菜单驱动式操作界面简洁易用，可根据不同应用场景自定义I/O功能与控制逻辑；

- 多协议通信：配备以太网、RS-232、Modbus、Profibus等多种通信接口/协议，可轻松接入DCS/PLC系统，实现远程监控、数据采集与系统联动。

3. 高可靠性与维护便利性

- 多重保护设计：采用工业级元器件，集成过热保护、过流保护、短路保护等功能，延长模块使用寿命；

- 便捷维护：前面板无电位器，无需定期校准，更换时直接插拔即可，无需额外调整，大幅降低维护成本与停机时间。

应用领域

WOODWARD 5466-316模块凭借其稳定的控制性能与强环境适应性，广泛应用于多个关键工业领域的涡轮机及动力设备控制系统中：

- 电力行业：火力发电厂、新能源电站的蒸汽涡轮机、燃气涡轮机控制，水轮机转速与负载调节；

- 石油化工行业：油田驱动设备、管道压缩机控制，泵组系统优化，工业废气处理涡轮机管理；

- 船舶与海洋工程：船舶推进系统控制，海上平台备用电源稳定控制；

- 其他工业场景：各类需要高精度模拟量采集与比例控制的工业自动化系统，如透平膨胀机能效优化、工厂蒸汽系统控制等。
