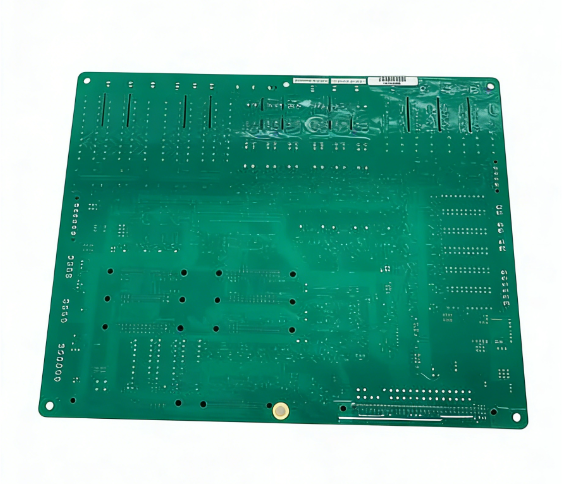

WINGREEN IPB PCB V2.0_A01 03ZSTL6-00-201-RS工业电源板
WINGREEN IPB PCB V2.0_A01由零件号03ZSTL6-00-201-RS标识，是工业自动化基础设施中的关键组件，用作专用配电和管理板。该电路板旨在满足工厂环境的严格要求，为敏感的电子控制元件提供清洁、稳定和受保护的直流电源。它充当控制面板内的中央电源集线器，将输入的交流或直流电源转换为PLC、I/O模块、传感器、通信设备和其他控制元件所需的适当电压水平。其坚固的设计确保了最小的电气噪声、瞬态保护和可靠运行，这对于维持系统正常运行时间和保护宝贵的自动化设备至关重要。
主要功能和设计理念
IPB（工业电源板）V2.0_A01的核心功能是整合和管理工业控制柜内的配电。这种集成解决方案简化了布线，提高了可靠性，增强了安全性，而不是使用多个分立电源和接线板。该板通常接受主输入电压（例如24VDC或110/230VAC），并通过多个受保护的输出通道进行分配。它集成了基本的功率调节功能，如滤波、浪涌保护和可选隔离，以保护下游设备免受工业环境中常见的电气噪声和电压尖峰的影响。“V2.0_A01”版本表明，与以前的版本相比，其设计更新了，效率、热管理和保护功能都有所提高。
主要特点和技术优势
集中配电：多个输出端子（螺丝或接线端子）为向控制系统的各个部分配电提供了方便的连接点，降低了布线的复杂性。
集成保护电路：包括保险丝、断路器或每个输出通道上的电子限流器，以防止过载和短路损坏连接的设备或电路板本身。
电压调节和滤波：即使输入波动，也能提供稳定的输出电压，采用LC滤波器和稳压器可最大限度地减少可能干扰敏感数字和模拟电路的纹波和电噪声。
状态监测指示灯：配备LED指示灯，用于显示输入电源存在、输出通道状态和故障情况（如超温或过载），实现快速视觉诊断。
结构紧凑坚固：专为标准控制外壳内的DIN导轨安装而设计。使用工业级组件和具有适当爬电和间隙距离的PCB，以确保安全。
热管理：采用高效散热设计，通常通过金属DIN导轨或集成散热器，以确保在指定温度范围内满负荷稳定运行。
技术规格
根据IPB PCB V2.0_A01（03ZSTL6-00-201-RS）的官方产品文档，该板提供以下技术参数：
参数规格
输入电压范围通常为18-32VDC或85-264VAC（取决于型号）
主输出电压+24VDC（执行器、继电器的标准），+5VDC/+12VDC（逻辑电路、传感器）
根据设计，每个通道的输出电流容量和总电流额定值（例如，每个通道2A，总10A）
输出通道数多个隔离或非隔离输出通道
保护过电流保护（可复位保险丝/电子）、过电压保护、输入反极性保护
效率转换效率高（>85%），可最大限度地减少热量产生
工作温度-25°C至+70°C（工业温度范围）
安装标准DIN导轨安装（35mm）
安全与合规性旨在满足相关的工业安全和EMC标准
工业自动化中的典型应用
WINGREEN IPB板被部署为许多应用中控制柜电源管理的骨干：
机器控制面板：作为单个机器内所有控制组件的主要电源，如数控机床、注塑机或包装设备。
过程自动化橇：为化学、水或制药行业的模块化过程橇中的阀门、变送器和本地控制器配电。
物料搬运系统：为输送机系统、自动存储和检索系统（AS/RS）上的电机驱动器、光传感器和PLC供电。
机器人工作间：为工作间内的机器人控制器、安全装置和外围设备提供清洁、稳定的电源。
建筑管理系统：用于暖通空调控制面板，为控制器、执行器和传感器供电。
它的作用对于确保所有电子元件获得一致的电源至关重要，不受可能导致不稳定行为或数据损坏的干扰。
