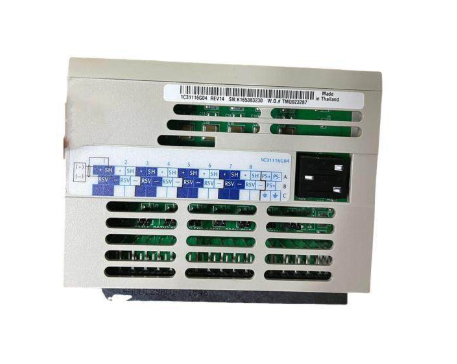

WESTINGHOUSE 1C31116G04模拟输入模块
产品介绍：西屋1C31116G04是一种专用的模拟输入模块，专为集成到工业控制系统中而设计。它将来自现场传感器的模拟信号（如4-20mA、0-10V）转换为高完整性的数字数据，用于精确的过程监测和控制，具有高精度、通道隔离和强大的通信功能。
数据采集中的基础作用
西屋1C31116G04是分布式控制系统（DCS）或大型PLC架构中的关键数据网关。在现代工业厂房中，必须连续准确地测量数千个模拟信号，这些信号代表压力、流量、液位和温度等参数。该模块专门用于执行控制回路中的第一个关键步骤：信号采集。它直接与现场变送器和传感器连接，对其实时模拟输出进行采样。通过其内部的高分辨率模数转换器（ADC）和复杂的信号调理电路，它将这些真实世界的电信号转换为精确的数字值。然后，这些值被打包并通过控制网络传输到中央处理器，提供所有自动决策和操作员显示所依据的原始可信数据。
核心操作原则
1C31116G04的卓越运营取决于三个关键原则。首先是高保真转换：利用高分辨率ADC和稳定的参考电压来最小化量化误差，并确保数字表示真实反映模拟输入。第二是信号完整性保护：每个输入通道通常都包含滤波功能，以抑制工业环境中常见的电磁干扰（EMI）和射频干扰（RFI）。第三是电气隔离：通道通常彼此隔离，并与模块的逻辑侧隔离。这种隔离可以防止接地回路，消除通道之间的噪声串扰，并保护敏感的系统背板免受现场产生的潜在高压瞬变的影响，从而确保精度和系统安全。
主要特征和性能优势
多通道高密度设计
在单个紧凑的模块中提供多个模拟输入通道，优化控制柜空间并减少系统占地面积，同时保持清晰的通道分离和单独配置。
宽输入范围和类型支持
可配置为接受各种模拟信号类型，包括标准4-20mA电流回路、0-10V电压信号，以及通过适当配置的潜在热电偶或RTD输入，提供卓越的应用灵活性。
诊断和健康监测
配备先进的自诊断功能，可检测断线（断路）、短路和信号超出范围等情况。状态信息被传达给控制系统，以便进行主动维护。
确定性沟通
与控制网络无缝集成，为其输入数据提供确定的更新时间，这对于时间敏感的控制算法和同步的过程操作至关重要。
详细技术规格
1C31116G04由一套全面的工程规范定义，这些规范规定了其性能和兼容性：
制造商型号：西屋1C31116G04
模块类型：高密度模拟输入模块
通道数量：可配置的多通道设计（例如，每个模块8或16个通道）。
输入信号类型：每个通道可选择电流（如4-20mA、0-20mA）和电压（如0-10V、±10V）。
分辨率：高分辨率转换（例如16位或更高），用于精确测量。
精度：在规定的操作条件下，达到高精度等级（例如，满量程的±0.1%）。
通道隔离：通道之间以及从现场到系统的高度隔离。
更新速率：每个通道或整个模块的快速可配置采样率。
通信接口：通过专用高速总线与控制器或网络模块集成。
功耗：使用系统背板或机箱提供的电源运行。
工作温度：适用于标准工业控制环境，通常为0°C至60°C。
诊断：全面的套件，包括开路、超范围、欠范围和模块健康状态。
典型工业应用
1C31116G04在连续和间歇过程工业中是不可或缺的，在这些工业中，可靠的模拟测量是控制的基石：
发电：广泛用于锅炉、涡轮机和电厂平衡系统，以监测蒸汽压力、给水流量、轴承温度和发电机输出等关键参数。
石油天然气和石化：用于炼油厂装置、海上平台和管道SCADA系统，以测量压力、分离器和储罐中的液位、流速和分析仪输出。
制药和精细化工：在配方完整性至关重要的生物反应器、蒸馏塔和混合容器中提供温度、压力和pH值的精确测量。
水和废水管理：对于监测泵排放压力、水库水位、化学进料速率和处理后的水质参数（如浊度、氯残留）至关重要。
系统集成和配置
集成1C31116G04模块需要插入指定控制系统机箱内的兼容插槽。传感器的现场接线端接在模块的接线板上，注意使用一端接地的屏蔽双绞线电缆，以尽量减少噪音。配置是通过系统的工程软件进行的，其中每个通道都分配了其信号类型（电流/电压）、范围、缩放、滤波器设置和报警阈值。模块的固件由主控制器管理，主控制器定期扫描模块，读取转换后的数据，并写入配置参数。适当的集成确保了该模块成为控制系统传感能力的透明而可靠的扩展。
结论
西屋1C31116G04模拟输入模块体现了物理过程和数字控制世界之间的关键联系。其设计以准确性、可靠性和完整性为中心，满足了复杂工业环境中对可靠数据的基本需求。通过执行具有强大隔离和诊断功能的高保真信号转换，它保护了控制系统，并确保操作决策基于现实。对于设计或维护电力、过程和公用事业部门控制系统的工程师来说，指定1C31116G04代表了对卓越测量和系统弹性的承诺，是安全、高效和优化工厂运营的基础组成部分。
