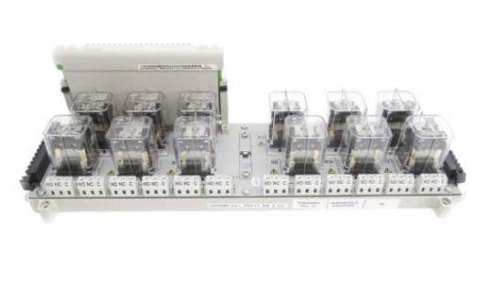

WESTINGHOUSE 1C31222G01信号调节器
产品介绍：西屋1C31222G01是一个专用的信号调理模块，旨在与温度传感器和其他低级模拟设备接口。它提供精确的信号转换、电气隔离和噪声滤波，确保过程控制和监测应用中的可靠数据采集。
控制系统中的功能和作用
西屋1C31222G01在工业测量和控制回路的信号链中占据着关键地位。它充当敏感现场仪器和控制系统输入卡之间的智能中介。电阻温度探测器（RTD）和热电偶等现场设备会产生微弱 （低电平）信号在长电缆线路上容易退化，在恶劣的工厂环境中容易受到电气干扰。该模块专门用于接受这些易受攻击的信号，通过放大并将其转换为稳健的行业标准模拟信号（如4-20mA或0-10V）来调节它们，并将干净的代表性数据传输到可编程逻辑控制器（PLC）或分布式控制系统（DCS）。该过程是实现精确过程监控和闭环控制的基础。
核心能力：转换、隔离和完整性
1C31222G01的主要价值在于其三重性能。首先，它执行精确的信号转换，将RTD（如Pt100）的非线性温度电阻曲线或热电偶的小电压输出转换为线性、可扩展的电流或电压输出。其次，它在输入、输出和电源电路之间提供电隔离。这种隔离屏障打破了接地回路，防止共模电压损坏控制系统，并消除了噪声拾取，这对测量精度至关重要。第三，它通过内置滤波来抑制电磁干扰（EMI）和射频干扰（RFI），从而确保信号的完整性。这些能力共同将原始的、不可靠的现场信号转化为控制系统值得信赖的过程变量。
技术规格
西屋1C31222G01的技术设计由以下参数和特征定义：
制造商型号：西屋1C31222G01
设备类型：模拟输入信号调节器/隔离器
主要输入类型：与常见的温度传感器兼容：RTD（Pt100、Ni120）和热电偶（J、K、T、E等类型）。也可以接受毫伏或电位计信号。
标准输出：通常为4-20mA双线电流回路或0-10V直流电压信号。
隔离额定值：输入、输出和电源之间的高隔离电压（例如1500V rms）。
电源要求：通常在输出电路的标准24V DC回路电源上运行；根据配置，输入电路可以是回路供电或单独供电。
精度：高精度等级（例如，量程的±0.1%），以确保最小的信号转换误差。
线性：为RTD输入提供出色的线性，通常为特定传感器类型提供内置线性。
响应时间：适用于动态过程监控的快速响应时间。
工作温度范围：专为工业控制面板环境设计，通常为0°C至60°C。
安装：紧凑型DIN导轨安装设计，便于安装在控制柜中。
配置：输入类型和范围通常可通过DIP开关或内部跳线选择。
工业应用
1C31222G01广泛应用于各种行业，在这些行业中，精确的温度和低电平信号测量对过程质量、安全性和效率至关重要。
流程制造
用于化学反应器、蒸馏塔和食品加工容器，以调节来自监测关键工艺参数的传感器的温度信号。
发电
用于锅炉系统、涡轮机监测和换热器控制，为安全联锁和效率优化提供可靠的温度输入。
暖通空调和建筑管理
来自大型商业建筑自动化系统中的空间温度传感器、管道传感器和室外空气传感器的条件信号。
水及废水处理
与消化池、化学加药系统和污水监测点中的温度传感器接口，以确保适当的处理过程。
