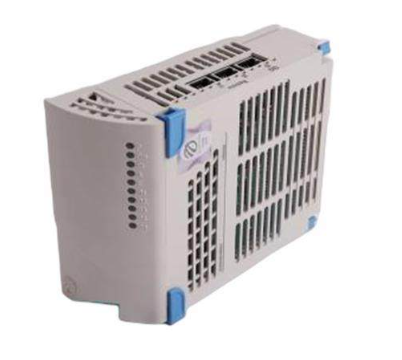

WESTINGHOUSE 5X00226G02控制器基础模块
WESTINGHOUSE 5X00226G02是Ovation分布式控制系统（DCS）架构中的基本硬件平台卡。设计为基础或载体模块，其主要目的是作为高性能Ovation控制器模块和系统机箱背板之间的关键接口。该组件提供处理器模块（如1C31179G02或1C31194G02）作为控制回路核心所需的必要电气通路、机械安装和信号调节。它是确保发电和大规模过程自动化应用中系统完整性、可靠性和性能的重要组成部分，尽管经常被忽视。
DCS架构中的功能角色
在Ovation机箱中，5X00226G02占用专用插槽，充当主控制器的“主板”。处理器模块物理上安装在此基础卡上。基础模块的关键作用是桥接处理器和机箱共享资源之间的连接。它管理从背板到处理器的电源分配，路由高速数据总线信号以与I/O和对等控制器通信，并处理系统级信号，如重置和时钟同步。这种抽象允许模块化和易于维护，因为只要保持兼容性，处理器就可以独立于基础架构进行更换或升级。
主要技术特点
专用控制器接口：提供精确的机械和电气接口，专为与兼容的Ovation控制器处理器模块配合而设计。
高速背板连接：具有优化的迹线布局和高质量的连接器，可确保控制网络上确定性通信的信号完整性。
集成电源管理：包括本地化的调节、滤波和去耦电路，为处理器提供清洁稳定的直流电源，保护其免受背板噪声和波动的影响。
热插拔支持基础架构：便于在配置为在线维护的系统中安全插入和移除控制器模块所需的硬件和逻辑。
坚固的机械设计：采用耐用的PCB和坚固的安装点构建，可安全地支撑处理器模块的重量，并在工业环境中承受振动。
系统诊断路径：将健康和状态信号从处理器路由到机箱管理系统，实现对控制器状态的集中监控。
技术规格
基于Ovation平台规格：
模块类型：Ovation控制器基座/平台模块。
兼容性：专为特定的Ovation机箱型号和一系列定义的控制器处理器模块而设计。
外形尺寸：标准单槽Ovation模块尺寸。
主要功能：主控制器CPU模块的载体和接口板。
连接器：用于处理器模块对接的高密度连接器；用于机箱集成的标准背板连接器。
配电：将背板电源转换并分配到处理器所需的电压电平（例如3.3V、1.8V内核）。
工作温度：0°C至60°C（32°F至140°F）。
安全合规性：符合工业控制设备的适用标准。
应用上下文
5X00226G02部署在每个安装有主控制器的Ovation控制柜中。其应用程序是系统功能不可或缺的一部分：
主过程控制柜：构成管理锅炉控制、汽轮机控制和反应堆调节中关键回路的控制器的基础。
冗余控制器对：在高可用性配置中用于主控制器插槽和备用控制器插槽，确保两个单元具有相同、可靠的硬件平台。
网络网关机箱：作为通信控制器模块的基础，管理工厂内不同网络域之间的数据交换。
安装和维护注意事项
安装时需要将基础模块牢牢地固定在指定的机箱插槽中。然后，将兼容的处理器模块仔细对齐并固定在基础卡上。维护通常涉及监控系统诊断与控制器平台相关的任何问题。基本模块的故障通常需要更换，这可能需要将配对的处理器模块卸下并重新安装在新的基本单元上。程序必须遵循严格的ESD指南。
