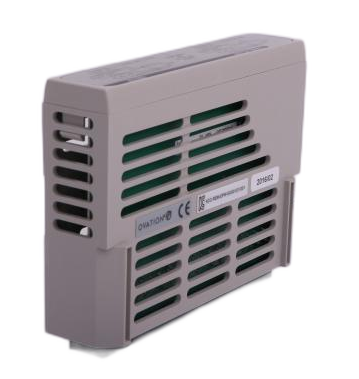

WESTINGHOUSE 5X00105G01 Ovation基础模块
西屋5X00105G01是Ovation分布式控制系统（DCS）架构中的基础硬件组件。作为基础模块或系统平台卡，它提供了在Ovation机箱内托管和互连智能控制器和通信模块所需的关键物理和电气基础设施。该模块本身不是处理器，而是一个必不可少的使能器，构成了系统计算和I/O能力的可靠支柱，确保了发电厂和大型工业设施的稳定运行。
主要功能和作用
该模块充当指定Ovation控制器或网络机箱插槽内的主承载板。其核心功能是提供一个具有高密度连接器系统（背板接口）的标准化平台，主处理器模块（如1C31179G02）或密钥通信接口卡安装在该平台上。5X00105G01便于托管模块和机箱背板之间的所有基本连接，包括配电、高速数据总线访问和系统时钟信号。它本质上将机箱的背板资源转化为专门为特定类别的Ovation控制器或网关模块设计的外形和引脚，确保最佳的信号完整性和可靠性。
关键特征和设计属性
关键模块平台：作为高性能Ovation控制器或通信处理器模块的专用安装和互连平台。
高信号完整性设计：采用受控阻抗迹线和坚固的连接器，以保持模块和系统背板之间高速数据总线的信号质量。
集成电源调节：通常包括局部电压调节和滤波电路，从机箱的主电源为安装的处理器卡提供清洁、稳定的电源。
系统管理界面：可以托管控制器以实现机箱管理功能，例如监控特定插槽的运行状况、促进热插拔逻辑以及向DCS软件报告状态。
坚固的机械结构：采用耐用的PCB和加固的安装点，可安全地支撑较重的处理器模块，并承受工业环境中的振动。
诊断和状态指示灯：具有LED指示灯，用于显示与基础平台及其承载的模块相关的电源、活动和故障情况。
技术规格
基于Ovation系统文档：
模块类型：Ovation控制器基础模块/平台卡。
兼容性：专为特定的Ovation机箱型号设计，旨在承载定义的处理器模块类型。
托管模块接口：为兼容的Ovation处理器或通信卡提供特定的连接器类型和引脚。
背板接口：通过标准Ovation背板连接器连接到机箱。
配电：将所需的电压轨（例如3.3V、5V、12V）从背板输送到托管模块。
外形尺寸：标准Ovation单槽或多槽模块尺寸。
工作温度：0°C至60°C（32°F至140°F）。
安全与电磁兼容性：符合相关工业控制设备标准。
应用程序和系统上下文
5X00105G01仅用于Ovation DCS机柜。它是需要特定高端控制器或网络网关的配置中的强制性组件。您将在以下位置找到此基本模块：
主控制器底盘：构成发电厂锅炉或涡轮机控制系统中主要过程控制器的基础。
网络协调机箱：作为管理不同系统段之间通信的网络接口模块的平台。
系统扩展单元：能够在现有的Ovation系统中添加强大的处理节点，以增强控制能力。
其正确操作对最终用户是透明的，但对于其支持的模块的稳定性至关重要。
安装和维护
安装需要小心地将5X00105G01安装到指定的机箱插槽中，并确保其牢固地连接到背板。然后将兼容的处理器模块安装到此基本卡上。维护通常是被动的，依赖于模块的诊断LED进行健康指示。任何故障通常都需要按照严格的ESD和热插拔程序（如适用）将基本模块和/或处理器卡作为一个单元或配对进行更换。
