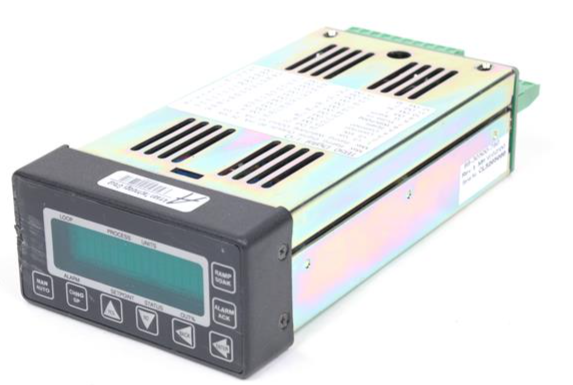

Watlow ANAFZE PPC-TB50：多回路热控制器
Watlow ANAFZE PPC-TB50：多回路热控制器
复杂过程的精密多回路控制
Watlow ANAFZE PPC-TB50（CLS20830280-00）是一种复杂的多回路PID控制器，旨在在空间受限的工业环境中提供高密度的热管理。随着半导体制造和专业制造中的工业过程变得更加复杂，对能够以同步精度管理多个热区的控制器的需求变得至关重要。ANAFZE系列是Watlow对这一需求的回应，为多区域供暖和制冷应用提供了一个经过现场验证的强大平台。
208-12000000型号专门针对高性能热回路进行了优化。通过将八个独立的控制回路集成到一个紧凑的模块中，PPC-TB50降低了布线和机柜空间的复杂性，同时为过程数据提供了一个统一的通信网关。其确定性处理可确保实时校正温度波动，保持敏感化学和物理反应所需的严格热梯度。
技术规范概述
规格类别详细信息/值
型号ANAFZE PPC-TB50
零件ID/30280-00/CLS208系列
配置代码208-1200000
回路数量最多8个独立PID回路
输入类型热电偶、RTD、线性直流（可配置）
输出控制时间比例、开/关或模拟
通信串行RS-485/Modbus RTU兼容性
具有自整定和热/冷逻辑的算法型高级PID
高级功能能力
智能PID与自整定算法
ANAFZE PPC-TB50采用Watlow专有的PID算法，以确保在各种热负荷下的稳定性。CLS208系统的突出特点之一是其“自动调谐”功能。与需要手动输入比例、积分和微分值的标准控制器不同，ANAFZE可以分析每个回路的热响应并自动计算最有效的参数。这最大限度地减少了过冲，减少了系统达到稳定设定点所需的时间，直接提高了过程效率。
多区域同步
在半导体晶片加工或塑料挤出等应用中，在大表面积上保持均匀的温度至关重要。PPC-TB50允许跨回路协调，确保多个区域协同工作，以防止热应力或不均匀固化。CLS208的高速内部总线确保同时处理所有八个回路的数据，防止通常与菊花链多个单回路控制器相关的滞后。
诊断监督和故障保护
可靠性是30280-00硬件的核心。该模块具有持续的自我诊断功能，可监测传感器健康状况和输出完整性。如果检测到热电偶断裂或加热器故障，可以对ANAFZE进行编程，使其进入“安全状态”或通过通信总线触发警报。这种主动的故障管理方法保护了昂贵的机器，并防止了过程材料中宝贵工作的损失。
工业系统的主要优势
空间和成本效益
通过将八个回路整合到一个单元中，PPC-TB50显著降低了每个回路的成本和控制柜中的物理占地面积，从而实现了更精简的机器设计。
高信号完整性
先进的滤波和电流隔离保护模拟输入免受高功率工业环境中常见的电磁干扰，确保准确的温度读数。
柔性集成
CLS208支持各种数字通信协议，可轻松与PLC、HMI和SCADA系统集成，提供完全透明的热数据。
精密热循环
热/冷逻辑允许精确控制加热元件和冷却风扇/阀门，使其成为需要快速和可控温度变化的过程的理想选择。
工业应用场景
Watlow ANAFZE PPC-TB50是一种多功能组件，适用于要求最苛刻的制造业：
半导体制造
用于CVD（化学气相沉积）和PVD（物理气相沉积（Physical Vapor Deposition））设备，以保持气体输送系统和晶片基座的精确温度，即使1°的偏差也会影响芯片产量。
医学与生命科学
集成到实验室孵化器和DNA测序设备中，这些设备需要对敏感的生物样本进行高密度、低噪音的热控制。
高级包装和塑料
管理高速挤出生产线和热成型机中的多个热区，以确保成品壁厚和材料性能的一致性。
