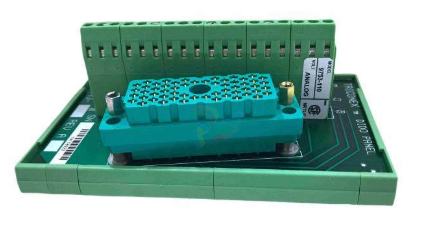

TRICONEX 9753-1TMR模块
TRICONEX 9753-1TMR模块
功能概述
TRICONEX 9753-1是施耐德电气设计的Tricon安全控制器平台的关键组件。该模块的任务是执行安全仪表系统（SIS）的最终控制动作。与标准工业输出不同，9753-1采用三模冗余（TMR）架构，以确保单个组件故障不会妨碍安全停机或导致不必要的工艺跳闸。
在典型的工业设施中，9753-1与最终控制元件连接。其内部电路分为三个相同的分支，每个分支独立处理输出命令。只有当内部投票逻辑确定三选二共识时，物理输出才会通电，以确保绝对可靠性。
核心技术特点
32点密度：每个模块提供32个单独的数字输出点，允许在控制柜中进行高密度布线。
连续自诊断：该模块对每个电路执行“热”和“冷”功能测试。它可以检测现场侧问题，如开路或短路，而不会影响过程状态。
电隔离：高水平的电气隔离保护系统背板免受外部浪涌和接地回路的影响。
容错：如果三重腿中的一个发生内部故障，模块将继续正常运行，同时标记错误以进行维护。
操作逻辑和安全
根据IEC 61508，9753-1专为SIL 3应用而设计。输出电路包括串并联布置的冗余开关。即使开关在“闭合”或“打开”位置发生故障，这种“四”输出表决结构也允许模块保持其安全功能。
该模块的响应时间针对紧急停机序列进行了优化。当满足跳闸条件时，9753-1会在毫秒内转换到故障安全状态（通常断电）。这种速度对于保护涡轮机、压缩机和压力容器等高价值资产至关重要。
安装和维护
9753-1是一个“热插拔”模块。在维护期间，可以在Tricon系统保持在线并完全运行的同时拆卸和更换故障模块。插入新模块后，它会自动将其状态与活动控制器同步。前面板LED指示灯提供“通过”、“故障”和“活动”模式的实时状态，以及用于快速现场故障排除的单个点状态指示灯。
