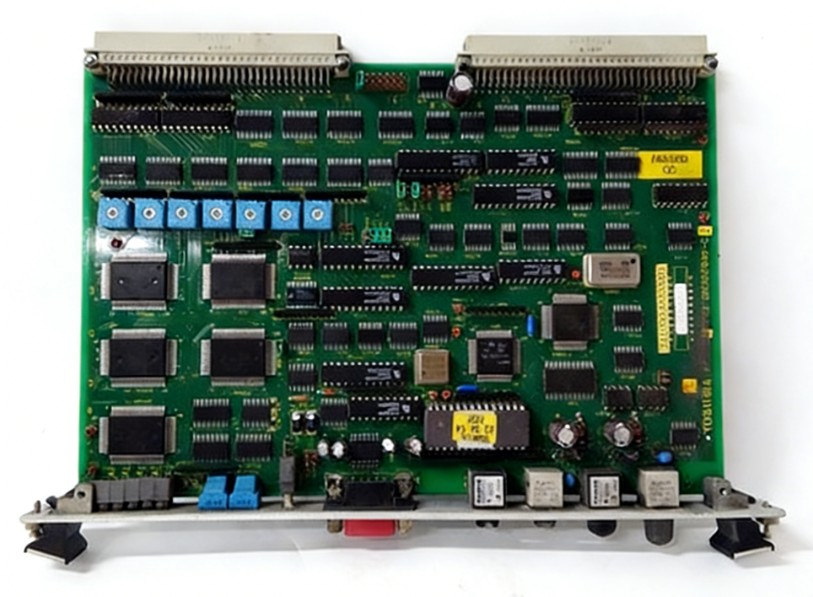

TOSHIBA HC422B
高级双通道高速计数器模块
功能特性
东芝HC422B是一款专用的高速脉冲处理模块，弥合了机械运动和数字控制逻辑之间的差距。作为PROSEC T和V系列生态系统的一部分，它旨在捕获和处理快速脉冲串，这些脉冲串发生得太快，以至于标准PLC扫描周期无法记录。通过将计数任务卸载到HC422B的内部硬件，该系统确保无论用户应用程序的复杂性如何，都不会遗漏任何脉冲。
该模块配备了双独立通道，允许同时监测两个单独的编码器或基于频率的传感器。每个通道都可以配置为在多种模式下运行，包括单相计数、用于方向检测的两相（正交）计数和上/下脉冲计数。这种多功能性使HC422B成为负责高精度定位、卷筒纸张力控制和速度监测的工业工程师的首选。
技术规格
以下性能指标基于东芝HC422B模块的官方工程文档：
参数规格
型号HC422B
频道数量2独立频道
最大计数速度高达100 kHz（取决于输入信号类型）
计数范围24位二进制（0到16777215）
输入信号类型5VDC/12VDC/24VDC（差分或开路集电极）
比较输出实时控制的集成一致输出
隔离所有信号路径的光电耦合器隔离
内部电流消耗约。5 VDC时为300 mA
核心设计特点
高频脉冲处理
HC422B采用高带宽输入级，能够接收频率高达100kHz的信号。这种能力对于CNC机械和高速输送机系统中使用的现代高分辨率旋转编码器至关重要。该模块包括可调数字滤波器，用于抑制高频噪声，防止现场接线中的电抖动引起的错误计数。
重合输出函数
HC422B的突出特点之一是其基于硬件的比较逻辑。用户可以通过PLC软件设置目标“一致性”值。当内部计数器达到目标值时，模块可以立即激活物理输出或触发CPU中的中断。因为这发生在硬件级别，所以响应时间几乎是瞬时的，能够实现精确的“定长切割”或“标记停止”操作，这是标准I/O无法实现的。
多模式多功能性：HC422B支持各种计数配置，包括环形计数器模式（计数在定义的最大值后重置）和线性计数器模式（计数器在24位限制处停止或换行）。这允许轻松适应连续旋转或有限行程距离应用。
系统集成和配置
将HC422B无缝集成到东芝控制器机架中。该模块占用一个插槽，并通过高速背板与CPU通信。配置是通过东芝的标准工程工具进行的，其中定义了乘法因子（正交信号为x1、x2或x4）和重置条件等参数。
该模块还在前面板上提供状态指示灯，为输入信号活动和一致输出状态提供即时的视觉诊断。这有助于技术人员验证编码器操作和信号相位对齐，而无需在现场使用示波器。
应用领域
东芝HC422B广泛应用于需要高速同步和测量的行业：
运动控制：机器人中伺服和步进电机定位的反馈回路。
纺织和造纸厂：精确的长度测量和卷绕速度控制。
包装和装瓶：高速物体计数和灌装头同步。
能源和公用事业：处理来自涡轮流量计的高频脉冲，以进行精确的体积计算。
安装和布线最佳实践
为确保最高精度，HC422B应使用双绞线屏蔽电缆接线，特别是脉冲输入线。屏蔽应在单点接地，以避免接地回路。当使用差分驱动器（RS-422标准）时，与开路集电极接线相比，该模块在长距离上具有优异的噪声抑制性能。
在调试之前，必须验证编码器的外部电源是否符合HC422B输入端子的电压要求。如果电缆长度超过10米，应使用适当的终端电阻器，以防止信号反射和数据损坏。
