Rexroth VT-VSPA1-1-11：工业比例阀控制
流体动力精密模拟信号处理
力士乐VT-VSPA1-11-11代表了液压应用模拟放大器技术的巅峰。在现代工业机械中，将低功率电子指令信号转化为高力液压运动的能力至关重要。该放大器卡专门设计用于控制不利用局部电气位置反馈的比例方向阀。通过以高分辨率管理电磁阀电流，VT-VSPA1-1-11确保流体流量和压力符合操作员的要求。

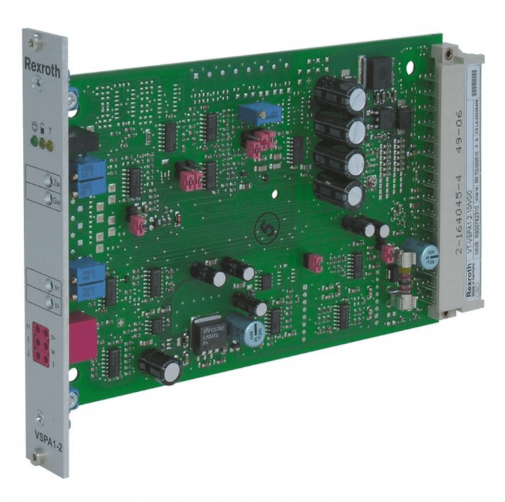

VT-VSPA1-1-11的模块化欧洲卡设计使其能够轻松集成到标准化的19英寸机架中。这种架构在重工业环境中备受青睐，因为它易于维护，并且能够在系统升级期间快速交换卡。-11系列中的模拟电路针对低延迟响应进行了优化，提供了一种确定性控制水平，这对于塑料加工和金属制造等行业的高速液压循环至关重要。
技术规范概述
参数字段技术细节
VT-VSPA1系列/修订版（系列11）
命令值输入0至±10 V/4至20 mA（可配置）
工作电压24 VDC（+20%/-10%）
每个电磁阀的输出电流（最大）可调高达2.5A
斜坡时间可在0.02秒至5秒之间调节
输入阻抗>100kΩ（电压输入）
连接格式32针公连接器（DIN 41612）
防护等级IP00（需要机柜外壳）
核心功能智能
差分输入和设定点处理
VT-VSPA1-1-11配备了高性能差分输入级。在工厂环境中，来自大型电机和变频驱动器的电气噪声通常会破坏模拟信号。差分输入允许放大器忽略共模噪声，确保来自PLC或CNC控制器的命令信号保持纯净。在输入阶段之后，信号通过设定值发生器进行处理，在那里可以调整增益和偏移，以匹配液压阀的特定物理特性。
高级斜坡发生器逻辑
为了防止液压冲击——管道故障和机械疲劳的主要原因——VT-VSPA1-1-11包括一个集成的斜坡发生器。此功能允许用户设置阀门从一种状态移动到另一种状态的特定时间，有效地“四舍五入”命令信号的突然变化。这确保了液压缸的平稳加速和减速，这在处理精细材料或大惯性负载时尤为重要。
抖动和PWM输出级
静摩擦或“静摩擦”会导致液压阀芯卡住，从而导致剧烈运动。力士乐VT-VSPA1-11-11通过在PWM输出电流上叠加高频抖动信号来解决这个问题。这使阀芯保持恒定的微观振动状态，使其能够即时响应新的命令。脉宽调制（PWM）输出级本身具有高能效，最大限度地减少了控制柜内所需的散热。
诊断和调试工具
力士乐VT-VSPA1-1-11的主要优点之一是其用户友好的技术人员界面。前面板配备了几个多匝电位计和测试点。这些允许实时调整，而不需要专门的软件。技术人员可以使用标准万用表直接在卡的前部测量指令值和实际电磁阀电流。这种操作透明度简化了调试过程，并显著缩短了平均修复时间（MTTR）。
主要工业应用
VT-VSPA1系列适用于可靠性优先的关键系统：
注塑成型：精确控制夹紧和注射阶段，确保一致的零件密度和质量。
液压机：管理进场和压制速度，防止工具损坏，确保均匀成型。
冶金设备：在高温环境下控制炉门或钢包倾斜机构的运动。
木材和纸张加工：为切割和锯切设备提供平稳的进给速度控制。
