Rexroth VT3000S34-R5：比例阀控制
液压系统的精密模拟控制
Rexroth VT3000S34-R5是一款高精度模拟放大器，旨在作为电子控制系统和液压比例阀之间的接口。在现代流体动力应用中，将低功率电子信号转化为高力液压运动的能力至关重要。VT3000系列提供了这种电桥，特别适用于不使用局部电气位置反馈的比例方向阀。这使得VT3000S34-R5成为管理复杂机械中流量和方向的经济且高度可靠的选择。

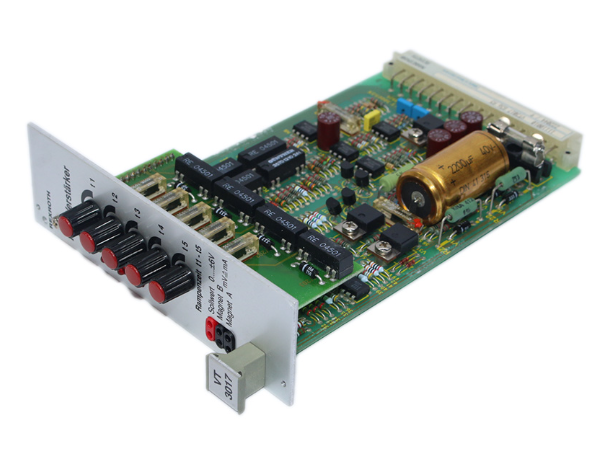

VT3000S34-R5基于欧洲卡格式构建，专为机架安装而设计，简化了大型工业机柜的维护和模块化扩展。通过使用离散模拟组件，放大器避免了有时与数字处理相关的延迟，提供了在高速液压循环中至关重要的近乎瞬时的响应时间。
技术规范概述
规格类别技术细节
VT3000系列（模拟放大器）
配置S34（标准硬件修订版）
硬件版本R5
工作电压24 VDC（典型范围20V至35V）
指令值输入0至±10 V（差分输入）
电磁阀电流可调高达2.5A（最大）
斜坡发生器可调斜坡时间（最多5秒）
格式化欧元卡（32针连接器）
核心功能设计和特点
设定点处理和差分输入
VT3000S34-R5配备了用于命令信号的差分输入。这种设计在工业环境中至关重要，因为电气噪声和接地回路会干扰敏感的模拟信号。通过处理两个输入电压之间的差值，而不是相对于地的单个电压，放大器确保即使在存在电磁干扰（EMI）的情况下，阀门的阀芯位置也保持稳定。
集成斜坡发生器
为了防止液压冲击（通常称为“水锤”），VT3000S34-R5配备了一个集成的斜坡发电机。该电路允许操作员调整阀门从一个位置移动到另一个位置所需的时间。通过平滑指令信号的突然变化，斜坡发生器保护液压管路、密封件和机械执行器免受极端压力尖峰的影响，显著延长了整个液压系统的生命周期。
诊断和调整能力
VT3000S34-R5板卡的前面板设计便于调试期间访问。它具有用于测量指令值和实际电磁阀电流的测试点。此外，多匝电位计允许精确调整零点（偏移）和增益（灵敏度）。这些物理控制使技术人员能够直接在机器上微调液压响应，确保阀门的物理行为与控制系统的逻辑完美匹配。
操作逻辑和功率级
力士乐VT3000S34-R5的功率级采用脉宽调制（PWM）。这种控制螺线管电流的方法非常有效，因为它最大限度地减少了放大器卡本身内的热量产生。PWM频率经过优化，以防止阀芯“粘滞”——阀芯因静摩擦而卡住的现象。通过保持微妙的高频振动（抖动），放大器确保阀芯始终准备好移动，提供平稳一致的流量控制。
关键行业应用
力士乐VT3000系列适用于各种需要坚固模拟控制的领域：
塑料注塑成型：控制夹紧和注射速度，其中可重复性对零件质量至关重要。
冶金和钢铁厂：在高温、高干扰环境下操作重型炉门和轧机调整。
木工机械：管理高速锯木厂的进给速度和刀具位置。
液压机：为汽车冲压厂的压力和速度提供确定性控制。
