NI VXIpc-871B控制器
产品详情

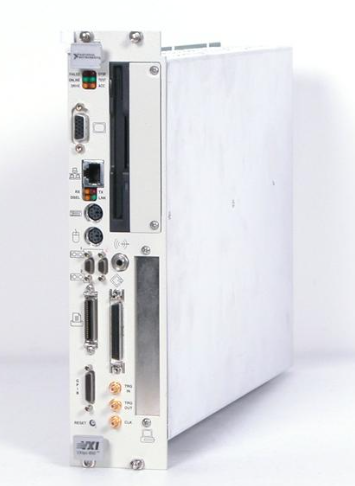

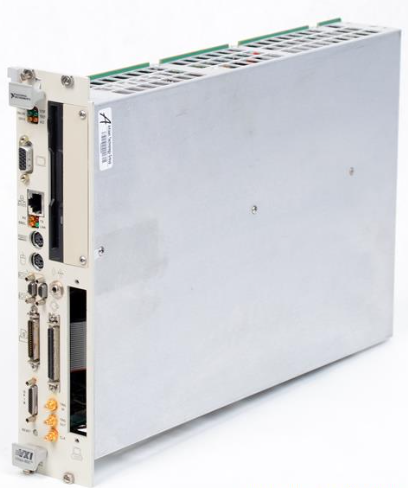

NI VXIpc-871B控制器
核心基础信息
1.1 制造商与产品定位
制造商为National Instruments（NI，美国国家仪器公司），产品归属VXIpc™ 870B系列，定位为嵌入式高性能VXI总线控制器，专为需要稳定控制VXI寄存器、内存、中断及触发信号的工业级测试系统设计，可兼容通用桌面PC的各类软件工具，实现灵活的系统扩展。目前该产品已由NI宣布停产（Obsolete Status），但仍可通过第三方供应商（如Apex Waves、ArtisanTG）购买全新或翻新产品，并提供维修服务。
1.2 核心配置与型号区分
核心处理器采用1.26GHz（部分版本标注为1.266GHz）Pentium III处理器，搭配Intel 815E芯片组，构建稳定高效的计算核心；支持16MB~512MB内存扩展，硬盘容量可选配2GB~20GB，满足不同规模测试数据的存储与处理需求；标准配置内置24倍速CD-ROM驱动器，用于驱动程序安装与系统启动。
产品按预装操作系统分为4个型号，核心硬件参数一致，仅系统配置不同，具体型号及对应配置如下：
- 778295-00：无预装操作系统，适用于用户自定义嵌入式系统或特殊Linux环境部署；
- 778295-01：预装Windows 2000操作系统，兼容传统工业控制软件；
- 778295-02：预装Windows NT 4.0操作系统，适配早期专业测试软件；
- 778295-03：预装Windows XP操作系统，兼顾兼容性与用户操作习惯。
此外，该产品与同系列的VXIpc-872B、VXIpc-873B存在明确功能区分：871B核心优势为内置CD-ROM驱动器；872B增设1个AT/PCI扩展槽；873B则配备内置非可移除闪存驱动器（或可移除闪存驱动器）及1个AT/PCI扩展槽，用户可根据扩展需求选择对应型号。
硬件结构与接口配置
2.1 机箱适配与安装规格
采用C尺寸VXI标准设计，占用2个系统插槽（2-slot C-size VXI Controller），可直接安装于符合VXI规范的机箱中，完全兼容VXI Slot 0控制需求，无需额外转接模块即可实现总线主控功能。安装时需确保机箱提供可靠的保护性接地，避免电磁干扰与电压隐患。
2.2 外部接口全解析
配备丰富的外部接口，覆盖数据传输、外设连接、显示输出等全场景需求，具体接口类型及功能如下：
- PS/2接口：2个独立接口，分别用于连接PS/2标准键盘与鼠标，保障系统操作的稳定性；
- 串行接口（RS-232）：标准DB9接口，用于连接调制解调器、串口打印机等传统串行设备，支持工业设备的低速数据通信；
- PCMCIA接口：支持PCMCIA标准扩展卡，可扩展无线通信、存储等功能，提升系统灵活性；
- USB接口：兼容USB 1.1标准，用于连接U盘、USB打印机等外设，实现高速数据传输与外设扩展；
- 以太网接口（RJ45）：支持TCP/IP协议，可接入局域网或互联网，实现远程控制、数据上传与设备联网管理；
- 显示器接口：VGA标准接口，支持连接CRT或LCD显示器，用于系统状态显示、操作界面输出；
- SCSI接口：支持SCSI-2标准，可连接SCSI硬盘、磁带机等高速存储设备，满足大容量测试数据的快速存储需求；
- GPIB接口（IEEE 488.2）：标准GPIB连接器，用于连接示波器、信号发生器等仪器设备，实现多仪器协同测试与控制；
- 并口（LPT）：用于连接并行打印机、数据采集模块等设备，支持工业级并行数据传输；
- 扬声器接口：用于系统报警提示、音频反馈，提升操作安全性。
2.3 触发与定时模块
内置高性能触发与定时电路，是保障测试系统同步性的核心组件：前面板配备2个SMB触发I/O连接器，可实现TTL触发线在VXI背板与外部设备之间的高效路由，支持触发信号的输入/输出与转发；内部集成高精度计数器，可实现事件计数、中断管理与脉冲生成功能，计数精度达微秒级，能精准同步多模块测试流程，保障测试数据的时效性与一致性。同时，完全支持所有VXI定义的协议，包括P2 TTL和ECL触发线，可无缝适配各类VXI总线设备。
性能特性与可靠性保障
3.1 VXI总线兼容性
作为VXI总线主控设备，具备全面的VXI总线控制能力：可直接访问并控制VXI设备的寄存器、内存空间，精准管理中断请求与触发信号，支持VXI-1、VXI-2等全系列总线规范；通过NI-VXI/NI-VISA驱动软件实现即插即用功能，可自动识别总线上的VXI设备并完成配置，大幅简化系统搭建流程。
3.2 工业级可靠性参数
采用 rugged（加固）设计，具备优异的环境适应性与长期稳定性，核心可靠性指标如下：
- 平均无故障时间（MTBF）：高达88,704小时，按每年24小时连续运行计算，可稳定工作超过10年，满足工业级长期运行需求；
- 实时时钟：内置实时时钟模块，由可更换的密封锂电池供电，即使在系统断电状态下仍能保持准确计时，同时备份CMOS配置参数，确保系统重启后无需重新配置；
- 工作温度范围：5°C至50°C，可适应工业现场的温度波动；
- 存储温度范围：-20°C至70°C，便于运输与长期存储；
- 抗干扰能力：具备EMI（电磁干扰）防护设计，可在工业电磁环境中稳定工作，避免信号干扰导致的测试误差。
软件兼容性与驱动支持
4.1 核心驱动软件
标准配备NI-VXI/NI-VISA驱动软件套件，该驱动是实现控制器与VXI设备、PC软件协同工作的核心：NI-VXI提供底层VXI总线接口库，支持C语言函数调用、交互式配置工具，可直接操作VXI总线的各类资源；NI-VISA则提供统一的虚拟仪器软件架构，屏蔽不同接口设备的底层差异，使开发者可通过统一的API控制GPIB、VXI、USB等多种接口设备，大幅提升开发效率。此外，还支持Linux环境下的驱动安装，适配特殊嵌入式系统需求。
4.2 兼容软件生态
兼容多种主流测试与开发软件，覆盖图形化编程、文本编程、专业测试工具等场景，具体包括：
- 图形化编程软件：LabVIEW，可通过拖拽模块快速搭建测试流程，无需复杂代码；
- 专业测试开发软件：Measurement Studio、LabWindows/CVI，提供丰富的测试控件与数据分析工具；
- 文本编程语言：Microsoft Visual C++、Microsoft Visual Basic，支持开发者通过底层API进行自定义功能开发；
- 总线接口软件：NI-488.2，用于优化GPIB接口设备的控制效率与兼容性。
物理特性与规格参数
核心物理参数如下（精准适配VXI机箱安装与工业现场部署需求）：
- 尺寸：9.187英寸×13.386英寸×2.4英寸（约233.35mm×340mm×61mm），符合C尺寸VXI设备标准；
- 重量：5.32磅（约2.41kg），轻量化设计便于机箱集成；
- 供电需求：适配VXI机箱标准供电，支持宽电压输入，具体参数需匹配机箱供电规格；
- 防护等级：具备基础防尘设计，需配合密封式VXI机箱使用以适应恶劣工业环境。
