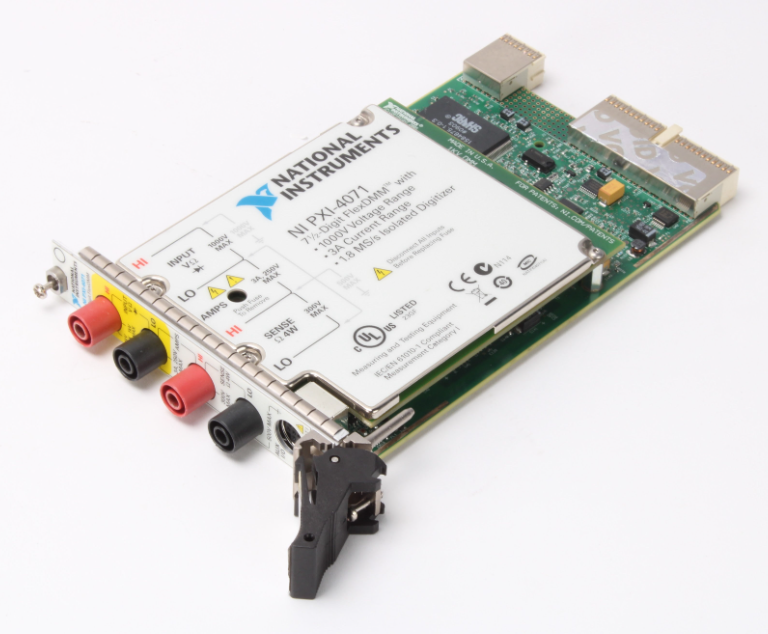

National Instruments PXI-4071 7.5位FlexDMM数字万用表模块
National Instruments PXI-4071 7.5位FlexDMM数字万用表模块
PXI-4071是一种高精度FlexDMM模块，专为需要精确参数测量和高速波形捕获的PXI测试系统而设计。
产品概述
National Instruments PXI-4071是用于PXI平台的7.5位FlexDMM数字万用表模块。它是为自动化测试、校准、生产验证和实验室测量应用而构建的，在这些应用中，精度和吞吐量都很重要。该模块将传统的数字万用表架构与快速隔离的数字化仪相结合，允许一台仪器在测试系统中发挥两个重要作用。
PXI-4071为直流和交流电压、直流和交流电流、双线和四线电阻、二极管测试和温度传感器提供高分辨率测量。其FlexDMM设计允许工程师在精密万用表测量和数字化信号采集之间切换，而无需在机箱上添加单独的仪器。这有助于减少系统尺寸、布线复杂性和集成工作量。
高分辨率测量
该模块提供7.5位分辨率，支持低电平信号的精细测量步骤和精确校准工作。FlexDMM架构在数字化模式下提供高达26位的有效分辨率，使其适用于捕获电压随时间的微小变化。高分辨率在半导体表征、传感器验证、电池测试和精密电源测量中非常有用。
电压测量范围涵盖通过高压输入的低电平信号。电流测量支持低电流和高电流范围，而电阻测量涵盖了从低欧姆值到高兆欧和千兆欧值的宽范围。四线电阻测量有助于在测试低电阻器件、连接器和导电材料时消除引线电阻误差。
隔离数字化仪模式
除了传统的DMM功能外，PXI-4071还包括一个最大采样率为1.8 MS/s的隔离数字转换器。该模式可用于捕获瞬态事件、电源启动行为、脉冲波形和其他变化速度快于标准DMM读取速率的信号。数字转换器可以触发并与其他PXI模块同步，这使得它适用于混合信号测试系统。
隔离的数字化仪架构有助于保护主机系统，并提高电噪声环境中的信号完整性。工程师可以使用数字化仪模式进行时域分析，然后在同一模块上返回高精度DMM测量。这种双重作用减少了仪器数量，简化了测试顺序。
准确性和稳定性
PXI-4071专为稳定、可重复的测量而设计。其基本直流电压精度在0.001%范围内，支持苛刻的校准和生产测试任务。稳定的内部参考和自校准功能有助于随着时间的推移保持测量信心。该模块还支持外部校准，这对于计量和受监管的测试环境非常重要。
低噪声输入设计和细致的热管理有助于可靠的低电平测量。该模块可以使用电阻传感器（如RTD和热敏电阻）测量温度，使其可用于环境室、热验证和设备表征。
软件和系统集成
PXI-4071由NI-DMM驱动软件支持，可以使用LabVIEW、LabWindows/CVI、Measurement Studio和其他开发环境进行编程。PXI触发线和同步功能允许该模块在统一的测试系统中与开关、信号发生器、数字化仪和其他仪器一起工作。测量自动化可以围绕定义的测试步骤、排序和数据记录构建。
该模块安装在标准PXI机箱中，并共享PXI平台的定时和同步资源。这使其适用于高通道数系统、自动化生产线和实验室工作台，这些系统需要在多个测试点上获得一致的测量结果。
典型应用
自动化测试设备中的精确电压、电流和电阻测量
需要7.5位分辨率的校准和计量台
半导体器件表征和参数测试
电源、电池和电子负载验证
使用RTD和热敏电阻传感器进行温度测量
使用隔离的1.8 MS/s数字化仪进行瞬态捕获
PXI-4071是需要紧凑型PXI万用表的工程师的实用选择，该万用表可以在精确测量和高速信号捕获之间移动。其分辨率、精度、数字化速度和PXI集成的结合使其成为现代自动化测试系统的灵活构建块。
