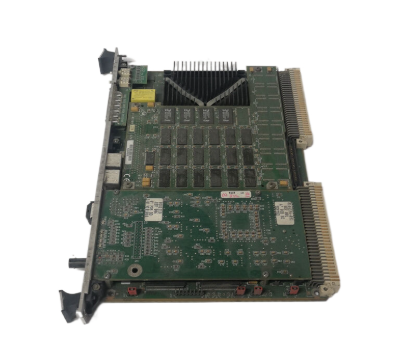

Motorola MVME2604761 PowerPC VMEbus单板计算机
Motorola MVME2604761 PowerPC VMEbus单板计算机
VMEbus的高级PowerPC架构
摩托罗拉MVME2604761是基于PowerPC的单板计算机发展史上的一个重要里程碑。通过将高性能PowerPC 604处理器集成到标准的6U VMEbus外形中，摩托罗拉为工业用户提供了在嵌入式环境中访问工作站级计算能力的途径。该模块专为高端应用而设计，在这些应用中，数据密集型算法和实时多任务处理是主要要求。
在工业自动化和国防领域，MVME2604761以其“Universe II”PCI到VMEbus桥接技术而闻名。这种架构允许PowerPC处理器以最大的理论速度与VME背板通信，最大限度地减少延迟，并确保高速数据采集或运动控制信号的处理不会出现瓶颈。该委员会的设计理念强调“确定性性能”，使其成为不能容忍时间波动的系统的基石。
技术规范概述
类别技术细节
处理器PowerPC 604（超标量体系结构）
总线接口VMEbus（标准6U），带Universe II桥
存储器类型ECC SDRAM（支持纠错码）
用于固件和操作系统存储的板载闪存多兆字节闪存
网络接口集成10/100 Mbps以太网（快速以太网）
I/O扩展PMC（PCI夹层卡）插槽支持
串行端口异步/同步可编程串行通道
SCSI接口Ultra SCSI-2高性能数据总线
功能智能和数据完整性
ECC存储器和系统可靠性
MVME2604761的突出特点之一是通过纠错码（ECC）存储器注重数据完整性。与只能检测错误的标准奇偶校验存储器不同，ECC可以实时检测和纠正单比特错误。这在电信或发电厂控制等应用中至关重要，在这些应用中，环境干扰引起的单比特翻转可能会导致系统崩溃或逻辑执行错误。MVME2604761确保系统保持稳定，数据保持纯净。
通过PMC插槽进行夹层扩展
为了提供最大的灵活性，MVME2604761支持PCI夹层卡（PMC）标准。这允许用户直接向SBC添加专门的I/O功能，如高速模数转换器、MIL-STD-1553接口或其他网络端口。通过利用板载PMC插槽，系统设计人员可以定制MVME2604761，使其充当高度专业化的控制器，同时只占用机箱中的单个VME插槽。
高级诊断和监视器监控
摩托罗拉MVME2604761的可靠性进一步得到了其复杂的自诊断套件的支持。该板包括一个硬件监视定时器，用于监视PowerPC内核的运行状况。如果发生软件挂起或致命异常，看门狗可以触发硬件级别重置，使系统恢复到安全状态。此外，前面板LED指示灯可提供处理器状态、VMEbus活动和内部板故障的即时反馈，从而实现快速现场故障排除。
连接性和实时集成
MVME2604761被设计为分布式系统的通信中心。凭借其集成的快速以太网控制器，SBC可以无缝连接到全厂网络，用于远程数据记录和监控。板载Ultra SCSI-2接口为大容量存储设备提供了高速通道，允许在科学和医疗应用中进行广泛的数据记录。为了实现本地化控制，该板的多协议串行端口可以配置为与各种传统和现代工业外围设备连接。
主要工业应用
MVME2604761的强大功能和坚固性使其成为几个高需求行业的标准：
航空航天与国防：雷达信号处理、飞行模拟和地面支持系统。
医学成像：控制MRI和CT扫描设备的高速数据采集。
能源管理：电网配电中心的监控和负载平衡。
工业机器人：在高精度自动化装配线上管理复杂的3D运动路径。
