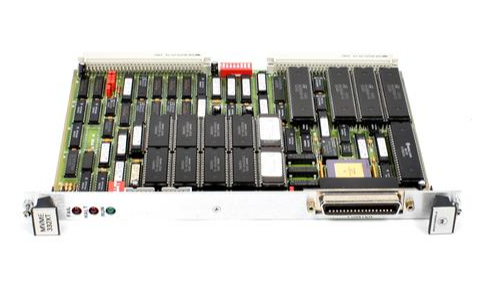

Motorola MVME333-2 6通道串行通信控制器
Motorola MVME333-2 6通道串行通信控制器
分布式系统的高级通信
摩托罗拉MVME333-2是一种智能串行I/O控制器模块，旨在满足基于VMEbus的系统的高密度通信要求。在复杂的工业自动化和电信应用中，在不占用主机CPU的情况下管理多个串行流的能力是一项关键的设计要求。MVME333-2通过集成自己的板载微处理器和本地存储器解决了这个问题，有效地充当了串行数据管理的前端处理器。
通过在单个6U板上提供六个独立通道，MVME333-2最大限度地提高了机架空间效率。每个通道都能够进行全双工操作，支持各种波特率和协议配置。这种灵活性使该模块能够同时与各种设备连接，如传统PLC、工业传感器、人机界面（HMI）和远程遥测单元。
技术规范概述
类别技术细节
制造商摩托罗拉计算机集团
型号MVME333-2
总线架构VMEbus（标准6U外形尺寸）
通道数量6个独立串行端口
接口标准RS-232-C（异步和同步）
板载处理器专用通信微处理器
用于数据缓冲和堆栈管理的内存资源本地RAM
VMEbus符合A24/D16主/从功能
功能智能和数据完整性
机载协议处理
MVME333-2的决定性特征是它的智能。与需要主机CPU处理每个字符中断的“哑”串行卡不同，MVME333-2以块的形式处理数据。其板载固件在本地处理字符帧、奇偶校验和流控制（XON/XOFF或硬件握手）。这种确定性行为对于实时系统至关重要，在关键控制周期内，主控制器不得被低级I/O任务中断。
动态数据缓冲
为了防止高流量期间的数据丢失，MVME333-2采用了复杂的本地缓冲方案。六个通道中的每一个都分配了一部分板载RAM，用于存储传入和传出的数据包。这允许主处理器将大量数据“转储”到模块并继续执行其他任务，而MVME333-2则以编程的波特率处理实际传输。相反，在通过单个中断通知主机之前，会收集和验证传入数据，从而显著降低系统开销。
工业坚固性和可靠性
摩托罗拉MVME333-2专为高可用性环境而设计，具有多种硬件级保护功能。串行线受到保护，免受共模噪声和微小电压瞬变的影响。该模块的前面板包括一系列状态指示器，提供有关传输/接收活动和模块健康状况的实时视觉反馈。这有助于在工厂车间快速排除故障，使维护人员能够识别故障链路，而无需使整个系统脱机。
系统可扩展性和软件集成
MVME333-2设计用于轻松集成到VMEbus软件生态系统中。它支持多种实时操作系统（RTOS），如VxWorks、OS-9和VRTX。该模块的寄存器级接口被记录用于高级语言编程，允许开发人员通过软件配置中断、向量和基址。由于它符合标准VMEbus机械和电气规范，因此可以在单个机箱中使用多个MVME333-2模块，为大规模数据采集系统提供数十个串行端口。
主要工业应用
MVME333-2的多功能性使其部署在几个关键任务部门：
工厂自动化：协调中央VME机架和多个远程PLC或电机驱动器之间的通信。
电信：作为电话交换设备的终端服务器或管理节点。
电源管理：与变电站中的专用仪表和保护继电器接口。
实验室研究：同时从多个科学仪器收集数据进行实时分析。
