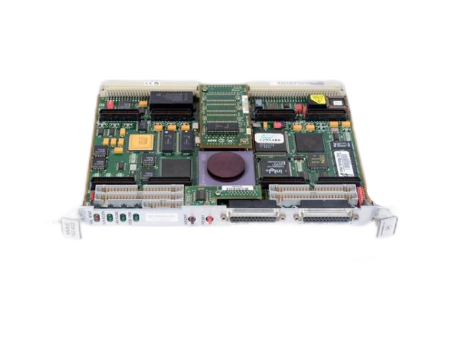

MOTOROLA MVME335:MC68030 VMEbus计算机板
MOTOROLA MVME335:MC68030 VMEbus计算机板
MOTOROLA MVME335是一款紧凑型、成本优化的单板计算机，采用6U VMEbus外形，围绕MC68030微处理器构建。它提供了一种可靠的集成解决方案，具有板载存储器、串行通信和定时器功能，可作为工业控制、仪器仪表和嵌入式系统中的专用控制器或处理器模块，在这些系统中，性能和简单性的平衡是关键。
嵌入式控制的高效计算核心
MOTOROLA MVME335被设计为VMEbus生态系统中高效实用的计算引擎。它提供了一个完整的集成处理器模块，通过将CPU、内存和基本I/O整合到单个6U卡上简化了系统设计。该板基于经过验证的MC68030 32位微处理器，为各种监控、控制和数据处理任务提供了足够的性能。其价值主张在于为不需要大型SBC的广泛扩展或最高性能的应用提供可靠、自包含的VMEbus解决方案，使其成为多板机箱内专用功能角色或独立控制器的理想选择。
电路板架构和集成组件
MVME335以MC68030 CPU为中心，该CPU具有集成的内存管理单元（MMU）和数据缓存。董事会的架构被简化，专注于核心功能。它结合了用于程序执行的动态RAM（DRAM）和用于固件和非易失性存储的静态RAM（SRAM）或EPROM，通常可通过专用内存夹层站点访问。其操作的关键是VMEbus接口电路，使其能够作为背板上的主设备或从设备。该板包括基本的板载外围设备，如串行通信接口和定时器/计数器单元，减少了许多应用中对额外I/O卡的需求。
MC68030微处理器：全32位CPU，集成MMU和256字节数据缓存，为实时控制应用提供高效处理。
板载存储系统：将用于主存储器的DRAM与用于固件、引导代码和关键数据存储的EPROM/Flash和电池支持的SRAM相结合。
双串行通信通道：具有两个RS-232串行端口（DUART），用于控制台访问、设备接口或系统诊断。
VMEbus接口：提供完整的VMEbus主/从接口，支持A24/A16寻址和D16/D08数据传输，用于系统集成。
紧凑型6U设计：采用标准6U VME外形，确保与行业标准卡笼和机箱的机械兼容性。
技术规格和操作细节
MVME335通常配置有以标准时钟频率（例如25MHz）运行的MC68030处理器。存储器配置各不相同，但通常包括可通过板载夹层站点扩展的基本数量的DRAM（例如1MB或4MB），以及用于固件的EPROM插座。该板的两个串行端口作为标准异步RS-232通道运行。它包括一个系统控制器门阵列，用于管理VMEbus的中断处理和总线仲裁等功能。功耗相对较低，符合VMEbus标准电源要求。该板设计用于在标准商业或受控工业环境中可靠运行。
目标应用程序和系统角色
摩托罗拉MVME335在需要可靠、简洁处理器模块的应用中找到了自己的定位。它通常用作大型VME系统中的专用通信处理器或协议转换器，处理特定的I/O任务。在工业环境中，它可以作为传感器网络的本地化机器控制器、数据记录器或前端处理器。它的简单性也使其适用于仪器系统、测试设备控制器，以及作为从中央主机CPU卸载任务的智能外围控制器。它是成本敏感型项目或在VME机架内添加分布式智能的绝佳选择。
系统设计师的优势
集成MVME335为系统架构带来了明显的好处。其集成设计减少了组件数量和系统复杂性，从而提高了整体可靠性和易于维护。成熟的MC68030架构的使用确保了各种实时操作系统和开发工具的强大软件支持，简化了软件开发。对于系统设计人员来说，它提供了一种已知的、可靠的构建块，可以快速部署，而无需配置更复杂的SBC。它作为辅助或专用处理器的作用可以通过处理专用、耗时的任务来帮助优化主系统CPU的性能。
