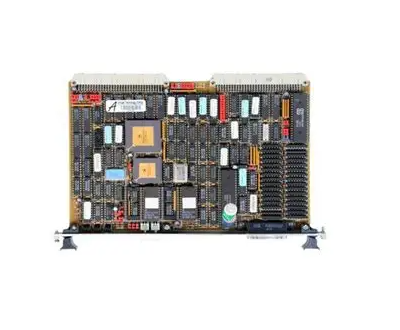

MOTOROLA MVME162-220:VMEbus嵌入式计算机板
MOTOROLA MVME162-220:VMEbus嵌入式计算机板
MOTOROLA MVME162-220是一款多功能、功能强大的单板计算机，专为VMEbus架构而设计。它围绕高性能MC68040微处理器构建，在工业自动化、电信和军事/航空航天应用的要求苛刻的实时系统中充当中央处理模块，提供大量的板载内存和扩展能力。
高性能嵌入式计算核心
摩托罗拉MVME162-220代表了MVME162系列嵌入式控制器中的一项重要功能。它被设计为在可靠性、确定性性能和扩展生命周期支持至关重要的关键系统中充当中央计算引擎。该板利用功能强大的32位MC68040微处理器，该微处理器在片上集成了内存管理单元（MMU）和浮点单元（FPU），为复杂的控制算法、数据处理和通信任务提供了可观的计算吞吐量。其设计针对恶劣的VMEbus环境进行了优化，使其成为升级或维护需要经过验证的性能的传统系统的坚定选择。
架构和关键设计特征
这款单板计算机（SBC）构建在坚固的多层PCB上，旨在实现最大的可靠性。MVME162-220变体特别具有增强的板载存储器和I/O控制器。其架构以MC68040 CPU为中心，由高速静态RAM（SRAM）和动态RAM（DRAM）支持，用于程序执行和数据存储。该板完全符合VME64规范，为背板提供高带宽数据路径。它集成了用于集成VMEbus接口和系统控制器功能的MECH2 ASIC，以及用于本地总线仲裁和DRAM控制的MC2芯片，从而实现了高度集成和高效的设计。
MC68040微处理器：32位CPU，集成MMU和FPU，为计算密集型任务提供高性能。
VME64总线接口：提供完整的VME64系统控制器功能，支持A32/A24/A16寻址和D32/D16/D08数据传输。
大量板载内存：配备焊接和插座DRAM以及SRAM，通常由电池支持，用于实时时钟和关键数据保留。
集成I/O：包括双串行端口（SCI）、并行端口和用于直接外围连接的Centronics接口。
扩展能力：具有IndustryPack（IP）扩展站点，允许通过各种夹层模块实现可定制的I/O功能。
技术规格和配置
MVME162-220由其特定配置定义。“-220”后缀通常表示具有4MB板载DRAM的板。CPU以标准时钟频率（例如25 MHz）运行。该板包括512KB的SRAM（带电池备份选项）、128KB的EPROM/Flash用于引导固件和实时时钟。它支持VMEbus中断处理程序（IRQ7）和请求程序（RQ7），并提供两个RS-232/RS-422/RS-485串行通道。电源要求是6U VME外形尺寸的标准要求，该板设计用于在商业或扩展的工业温度范围内运行。
主要应用和工业用途
MVME162-220的可靠性和实时性能使其成为众多苛刻领域的基石。它在工业自动化中被广泛用作复杂机械、机器人单元和过程控制系统的可编程自动化控制器（PAC）。在电信领域，它服务于网络交换设备、基站控制器和信号处理单元。军事和航空航天应用包括雷达系统、飞行模拟器和飞行器控制单元。其坚固的设计和长期可用性也使其成为医疗成像系统和科学仪器的理想选择，因为系统寿命至关重要。
系统集成与寿命价值
将MVME162-220集成到VME系统中，在系统生命周期管理方面具有重大价值。它提供了一个功能强大、可升级的计算节点，可以为现有的机箱和外围设备投资注入新的活力。该板的全面软件支持，包括VxWorks和pSOS+等实时操作系统（RTOS），确保了应用程序的可移植性和开发效率。对于维护遗留系统的组织来说，该板的可用性对于最大限度地减少停机时间和避免昂贵的完整系统更换至关重要。其模块化设计允许通过IndustryPack模块满足特定的I/O需求，提供了卓越的配置灵活性。
