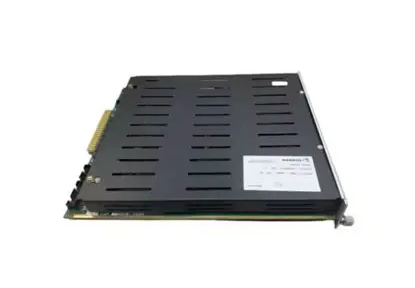

METSO PDP403 24V直流配电模块
METSO PDP403:24V直流配电模块
METSO PDP403是专为美卓DNA（维美德DNA）分布式控制系统设计的专用配电模块。它接受一个24V DC的主输入，并通过八个独立的保险丝输出通道分配电源，每个通道的额定电流高达10A（总电流20A）。功能包括每通道LED状态指示、集体报警继电器、反极性保护和宽温度操作。它安装在标准DIN导轨上，与美卓I/O机架无缝集成，确保在恶劣的工业环境中为现场变送器、执行器和控制设备提供可靠的电源。
系统集成
PDP403设计用于直接集成到美卓DNA和Damatic XD系统中。它通常安装在I/O机柜的电源部分，为连接到I/O模块的现场设备提供经过调节和保护的24V DC电源。其紧凑的设计和DIN导轨安装简化了在新的或现有机柜中的安装。
主要特征和功能
八个独立保险丝输出：每个输出通道由用户可更换的5mm x 20mm保险丝（额定电流高达10A）保护。单独熔断可防止单个故障影响多个现场设备，提高系统可用性。
高总输出电流：能够提供高达20A的总电流，足以为变送器、阀门定位器、继电器和指示器等众多现场设备供电。
每通道状态指示：输出激活时，绿色LED亮起。红色LED指示保险丝熔断或电压过低，无需万用表即可快速排除故障。
集体报警继电器：一个无电势的转换继电器触点向DCS发出任何输出故障信号，允许远程监控和快速响应配电问题。
反向极性保护：内置保护可防止输入电源意外反转造成的损坏，从而提高安装和维护期间的可靠性。
宽输入电压范围：接受20-30V DC输入，使其与标准工业电源和电池供电系统兼容。
坚固的环境设计：工作温度范围为-20°C至+60°C，保形涂层PCB具有耐湿性和耐化学性，符合IEC 60068-2振动标准。
技术规格
参数规格
产品类型24V直流配电模块
零件号PDP403
输入电压范围20-30V DC（标称24V DC）
输入电流（最大）25A
输出数量8个独立的保险丝输出
每通道输出电流高达10A（保险丝限制，总电流≤20A）
保险丝类型5mm x 20mm，快速作用（用户可更换）
额定电流下每通道电压降<0.5V
输出指示灯绿色LED（输出正常），红色LED（保险丝熔断或输出欠压）
报警输出1转换继电器触点，额定24V DC/1A，常开/常闭可配置
保护功能反极性保护，通过保险丝进行过电流保护
工作温度-20°C至+60°C
储存温度-40°C至+85°C
相对湿度5%至95%不凝结
抗振性IEC 60068-2-6（10-500Hz，5g）
抗冲击性IEC 60068-2-27（30g，11ms）
防护等级IP20（安装在控制柜内）
安装35mm DIN导轨（EN 60715）
连接器螺丝端子，0.2-4mm²
尺寸（宽×高×深）108×90×60毫米
重量约。0.6公斤
CE、UL 61010-1、CSA C22.2认证
40°C下的平均故障间隔时间>1000000小时
工业应用
PDP403用于各种过程工业，在这些工业中，现场设备的可靠配电至关重要：
发电：为涡轮机和锅炉控制系统中的振动传感器、压力变送器和控制电磁阀提供熔断电源。
制浆造纸：为整个工厂的浓度变送器、阀门定位器和电动执行器提供24V直流电。
化学和石化：为危险区域的分析仪、流量计和紧急停机电磁阀供电（通过适当的屏障）。
石油和天然气：为陆上和海上设施中的井口控制面板、管道执行器和远程终端单元配电。
水和废水：处理厂的给水泵控制器、液位传感器和化学加药泵。
