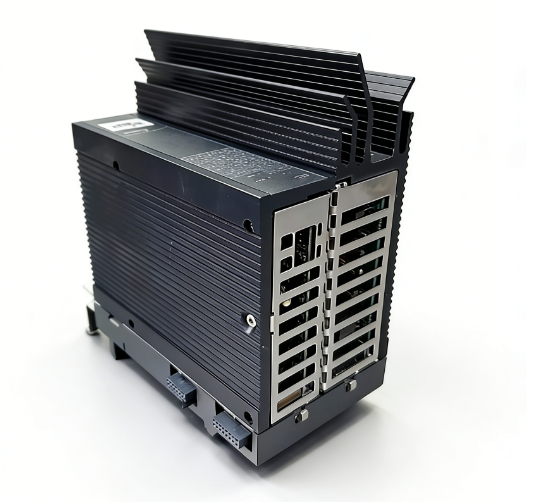

METSO D201139：现场总线通信接口模块
METSO D201139：现场总线通信接口模块
METSO D201139是为美卓DNA（维美德DNA）自动化平台设计的多功能通信接口模块。它充当DCS控制器和使用Profibus DP或Modbus RTU协议的现场设备之间的网关。该模块支持主从模式，波特率高达12 Mbps，并为稳健的工业操作提供电隔离。凭借热插拔功能和全面的诊断，它确保了电力、制浆造纸、化工、石油和天然气等行业关键流程中的可靠数据交换。
系统集成
D201139是美卓DNA分布式控制系统的原生组件。它占用I/O机架中的单个插槽，并通过背板直接与系统控制器通信。该模块支持单控制器和冗余控制器配置，确保系统设计的灵活性。
主要特征和功能
多协议支持：可配置Profibus DP（EN 50170）和Modbus RTU（RS-485）通信，允许与各种现场设备无缝集成，包括驱动器、阀门定位器、分析仪和远程I/O站。
主站和从站模式：作为Profibus DP主站（1级）或从站以及Modbus RTU主站或从站运行，在网络架构中提供最大的灵活性。
高速数据传输：支持从9.6 kbps到12 Mbps（Profibus）和115.2 kbps（Modbus）的波特率，具有自动波特率检测功能，可实现即插即用连接。
电流隔离：所有现场侧连接均隔离至1500V交流电，保护控制系统免受恶劣工业环境中的接地回路和电气瞬变的影响。
设备容量大：每个模块最多可寻址125个Profibus DP从站或247个Modbus RTU设备，适用于广泛的自动化网络。
综合诊断：前面板LED指示模块状态、通信活动和故障情况。详细的诊断数据，包括总线统计数据和设备状态，可通过系统工程工具访问。
热插拔支持：模块可以在系统通电时插入或移除，从而最大限度地减少维护或网络扩展期间的停机时间。
坚固的环境设计：保形涂层PCB可防止潮湿、灰尘和腐蚀性气体。工作温度范围-20°C至+60°C，储存温度-40°C至+85°C。
技术规格
参数规格
产品类型现场总线通信接口模块
零件号D201139
支持的协议Profibus DP（DP-V0/DP-V1）、Modbus RTU
操作模式主（1级）或从（可根据协议配置）
带螺钉锁的9针D-sub母头连接器（RS-485）
波特率现场总线：9.6kbps、19.2kbps、45.45kbps、93.75kbps、187.5kbps、500kbps、1.5Mbps、3Mbps、6Mbps、12Mbps（自动检测）；Modbus：最高115.2kbps
Profibus最大设备数量：125个从站；Modbus：247台设备
每个模块的最大I/O数据4 kB输入+4 kB输出
将1500V交流磁场与背板隔离
电源24V DC±20%，典型值200mA
诊断LED：电源、运行、故障、通信活动、总线状态；通过工程工具进行软件诊断
工作温度-20°C至+60°C
储存温度-40°C至+85°C
相对湿度5%至95%不凝结
符合IEC 60068-2-6/IEC 60068-2-27标准的振动/冲击
防护等级IP20（安装在控制柜内）
安装标准19英寸机架安装，单插槽
尺寸（宽×高×深）100×60×30毫米
重量约。0.4公斤
CE、UL 61010-1、CSA C22.2、Profibus国际认证
40°C下的平均无故障时间>500000小时（Telcordia SR-332）
工业应用
D201139部署在广泛的行业中，用于可靠的现场总线集成：
发电：连接锅炉和涡轮机控制系统中的变频驱动器、涡轮机控制器和远程I/O，通过确定性通信实现集中监控。
制浆造纸：集成造纸机部分、稠度变送器和阀门定位器的驱动器，改善工艺协调并降低接线成本。
化工和石化：在间歇反应器和连续过程中连接智能定位器、分析仪和电机起动器，增强诊断能力和过程可见性。
石油和天然气：提供与陆上和海上设施中的井口控制面板、管道阀门执行器和压缩机监控系统的通信。
水和废水：连接泵驱动器、流量计和化学加药控制器，实现高效的工厂自动化和远程监控。
