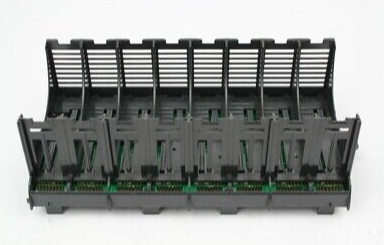

METSO D201376：冗余通信接口模块
METSO D201376：冗余通信接口模块
METSO D201376是专为美卓DNA自动化平台设计的高可用性冗余通信接口模块。它通过Profibus-DP、Modbus RTU和以太网/IP网络实现现场设备的无缝集成，具有双冗余通道，确保不间断的数据交换。功能包括自动故障切换、电隔离、全面诊断和热插拔功能。它用于需要最大正常运行时间和可靠性的关键任务应用。
系统兼容性
D201376是美卓DNA（维美德DNA）分布式控制系统的原生组件。它占用I/O机架中的单个插槽，并通过背板直接与系统控制器通信，支持单控制器和冗余控制器配置。
主要特征和功能
冗余通信通道：两个独立的现场总线接口并行运行，确保在通道故障时无缝自动切换，消除通信停机时间。
多协议支持：可配置Profibus DP（EN 50170）、Modbus RTU（RS-485）和以太网/IP（通过可选模块），提供连接各种现场设备的灵活性。
高速数据传输：支持Profibus高达12 Mbps的波特率和Modbus高达115.2 kbps的波特率，具有自动波特率检测和自适应功能。
电流隔离：所有现场侧连接均与1500V交流电隔离，保护控制系统免受接地回路和电气瞬态的影响。
自动故障切换：集成冗余管理在检测到故障的毫秒内连续监控通道和切换到备份通道，而不会中断进程。
综合诊断：前面板LED指示模块状态、通道活动和故障状况。通过系统工程工具可以访问详细的诊断数据，包括总线统计数据和设备状态。
热插拔支持：模块可以在系统通电时插入或移除，从而在不关闭进程的情况下进行维护。
坚固的环境设计：保形涂层PCB可防止潮湿、灰尘和腐蚀性气体。工作温度范围-20°C至+60°C，储存温度-40°C至+85°C。
技术规格
参数规格
产品类型冗余通信接口模块
零件号D201376
支持的协议Profibus DP（DP-V0/DP-V1）、Modbus RTU（主/从）、以太网/IP（可选适配器）
通道数量2个冗余通道（自动故障切换）
连接器类型9针D-sub（Profibus/Modbus RS-485），RJ45（以太网/IP）
波特率Profibus：9.6 kbps–12 Mbps；Modbus：最高115.2kbps；以太网：10/100 Mbps
每个通道Profibus的最大从属设备数：125；Modbus：247
冗余切换时间<50ms（典型值）
将1500V交流磁场与背板隔离
电源24V DC±20%，典型250mA
诊断LED：电源、运行、故障、通道A/B活动、冗余状态；通过工程工具进行软件诊断
工作温度-20°C至+60°C
储存温度-40°C至+85°C
相对湿度5%至95%不凝结
符合IEC 60068-2-6/IEC 60068-2-27标准的振动/冲击
防护等级IP20（安装在控制柜内）
安装标准19英寸机架安装，单插槽
尺寸（宽×高×深）100×60×30毫米
重量约。0.45公斤
CE、UL 61010-1、CSA C22.2认证
40°C下的平均无故障时间>500000小时（Telcordia SR-332）
工业应用
D201376部署在通信连续性对安全和生产至关重要的流程中：
发电：连接涡轮机控制系统中的冗余Profibus网络，确保振动监测和调速器控制的连续数据流。
制浆造纸：在造纸机部分集成基于Modbus的驱动器和执行器，具有自动故障切换功能，可防止生产线停机。
化工和石化：通过冗余Modbus连接安全PLC和分析仪，维护关键报警和联锁。
石油和天然气：为海上平台控制系统提供可靠的以太网/IP通信，通信丢失可能会触发生产关闭。
水和废水：确保SCADA与远程泵站和处理厂的持续连接。
运营效益和生命周期价值
最大正常运行时间：具有自动故障转移功能的冗余架构消除了单点故障，实现了99.99%的通信可用性。
简化工程：预配置的冗余设置和协议栈减少了配置时间。维美德DNA工作台完全支持该模块。
降低维护成本：热插拔功能允许在不关闭系统的情况下更换模块，而全面的诊断可实现预测性维护。
面向未来的投资：与现有的美卓DNA装置向后兼容，并通过维美德的生命周期管理计划提供支持。
