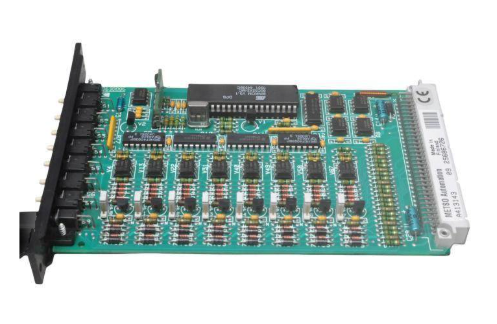

METSO S420061高性能模拟输入模块
METSO S420061:16通道高精度模拟输入模块
METSO S420061是为美卓DNA（maxDNA）分布式控制系统设计的高精度模拟输入模块。它提供16个差分输入通道，用于采集标准工业信号，包括4-20mA电流和0-10V电压。每个通道都具有24位A/D转换功能，具有≤±0.05%满量程的卓越精度，确保关键过程监测的可靠数据。该模块采用额定电压为2500VAC的每通道电隔离，以防止接地回路并防止电噪声。高级诊断包括事件记录功能，存储最后五个故障状态以进行快速故障排除。S420061支持热插拔更换，最大限度地减少了工艺停机时间，并在-20°C至+60°C的温度范围内可靠运行。它广泛应用于采矿、化工、发电和水处理行业，用于精确测量压力、温度、流量和液位信号。
主要特征和功能
16个高精度模拟输入：16个差分通道，用于4-20mA电流和0-10V电压信号，是压力、温度、流量和液位变送器的理想选择。
24位A/D转换：超高分辨率delta-sigma ADC可提供≤±0.05%满量程的卓越精度，实现精确测量和控制。
每通道电隔离：每个输入通道都是光学隔离的，通道之间和系统背板之间的额定值≥2500VAC，消除了接地回路，在电气恶劣环境中提供了卓越的抗噪性。
集成浪涌抑制：内置瞬态电压抑制功能可保护模块免受工业电涌和快速瞬态的影响，提高长期可靠性。
事件记录和诊断：车载存储器存储最后五个异常事件记录（可通过寄存器V11-V59访问），无需外部数据记录器即可快速进行故障分析和流程优化。
远程控制功能：支持远程重置命令和双配置集切换（通过寄存器V101、V102、V150），允许灵活适应不断变化的过程条件。
热插拔设计：在系统通电时可以更换模块，而不会影响相邻模块，从而最大限度地减少代价高昂的流程停机时间。
坚固的环境评级：保形涂层电路板和宽工作温度范围（-20°C至+60°C）确保在苛刻的工业环境中具有可靠的性能。
技术规格
参数规格
产品类型高精度模拟输入模块
零件号S420061
输入通道16个差分通道
支持的信号类型4-20mA（电流回路），0-10V DC
输入阻抗电流模式：50Ω；电压模式：>1MΩ
A/D转换器分辨率24位sigma-delta
测量精度≤满量程的±0.05%（典型值为25°C）
隔离≥2500VAC光隔离（通道到通道和通道到系统）
50/60 Hz时共模抑制>120 dB
事件记录存储最近5个异常事件，可通过系统寄存器访问
远程命令远程重置（V101/V102）、配置设置切换（V150）
标称电源电压24V DC（18-30V DC范围）
典型功耗<5W
工作温度-20°C至+60°C
储存温度-40°C至+85°C
相对湿度5%至95%不凝结
抗振性符合IEC 60068-2-6标准（10-500Hz，5g）
符合IEC 60068-2-27标准的抗冲击性（30g，11ms）
防护等级IP20（安装在控制柜内）
安装标准19英寸机架安装，单插槽
连接器可拆卸螺钉接线端子，0.2-2.5平方毫米
尺寸（宽×高×深）约。100×60×30毫米
重量约。0.4公斤
CE、UL 61010-1、CSA C22.2认证
40°C下的平均无故障时间>1000000小时（Telcordia SR-332）
