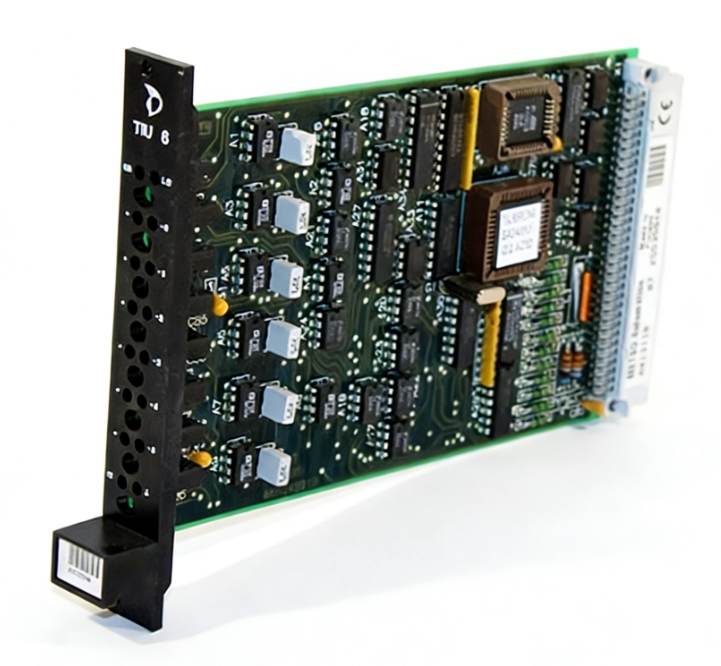

METSO A413110:8通道模拟输入模块
METSO A413110:8通道模拟输入模块
METSO A413110是一款多功能的8通道模拟输入模块，专为无缝集成到美卓Damatic XD和维美德DNA自动化平台而设计。它支持通用模拟输入，包括电流（4-20mA、0-20mA）、电压（0-10V、±10V）、电阻温度检测器（RTD:PT100、PT1000）和热电偶（J、K、T、E）。每个通道均可单独配置，具有16位A/D转换、高共模抑制和1500V交流隔离功能。该模块提供每个通道的LED状态指示、断线检测和全面的自诊断。A413110采用紧凑的DIN导轨安装外壳，带有保形涂层PCB，可在-20°C至+60°C的温度范围内运行，并符合CE/UL认证。它非常适合需要可靠和精确模拟测量的制浆造纸、电力、化工、采矿和水/废水应用。
平台兼容性
A413110是美卓Damatic XD和维美德DNA分布式控制系统的通用模拟输入模块。它安装在标准I/O机架中，也可以用作具有可选IP65外壳的独立现场模块。维美德DNA工作台中的完整特性确保了即插即用配置。
主要特征和功能
8个通用可配置的模拟输入：每个通道独立接受电流、电压、RTD或热电偶信号，无需外部信号调节器。软件可选范围涵盖所有常见过程信号。
高精度16位A/D转换：集成delta-sigma ADC以16位分辨率提供±0.1%的满量程精度（典型）。每个通道的采样率为10Hz至100Hz，用户可选择。
电流隔离：通道到背板隔离1500V AC，通道到通道隔离500V DC。防止接地回路并保护敏感的控制器电子设备。
高级诊断：每个通道的绿色/红色LED指示输入状态和断线检测（适用于4-20mA回路）。用于电源、通信和故障的模块级状态指示灯。持续自我监控，并向主机系统报告。
传感器兼容性：支持2线、3线和4线RTD连接，具有自动引线电阻补偿功能。热电偶（内部或外部CJC）的冷端补偿。
坚固的工业设计：保形涂层PCB符合IPC-CC-830B的耐湿性和耐化学性。工作温度-20°C至+60°C，储存温度-40°C至+85°C。根据IEC 60068-2-6/27进行振动和冲击测试。
热插拔功能（机架版）：背板通电时可以更换模块，而不会干扰相邻的I/O模块。
技术规格
参数规格
产品类型模拟输入模块，8通道
零件号A413110（变体：A413110-01、A413110-IP65）
输入通道8差分或单端（软件可选）
支持的信号类型电流：0-20mA、4-20mA（输入阻抗50Ω）
电压：0-5V、0-10V、±5V、±10V（输入阻抗>1MΩ）
RTD：PT100、PT500、PT1000、Ni100（2/3/4线）
热电偶：J、K、T、E、N、R、S、B型（CJC内部/外部）
分辨率16位（Δ∑ADC）
25°C时的精度为满量程（典型）的±0.1%；温度范围±0.3%
每个通道的采样率为10 Hz/50 Hz/100 Hz（软件可选）
隔离1500V交流通道至背板（1分钟），500V直流通道至通道
在50/60 Hz时，CMRR/NMRR大于120 dB/在50/60赫兹时，CMRR大于60 dB
现场电源电压24V DC±20%（外部或背板供电），最大200mA
每个通道的诊断：断线检测（4-20mA），超出范围/低于范围。模块：电源、运行、故障指示灯；通过背板查看健康状态
工作温度-20°C至+60°C（标准），-30°C至+70°C（IP65变型）
储存温度-40°C至+85°C
相对湿度5%至95%不凝结（IEC 60068-2-30）
振动/冲击IEC 60068-2-6（10-500Hz，5g）/IEC 60068-2-27（30g，11ms）
EMC抗扰度IEC 61000-6-2（工业环境），EN 61000-4-2/3/4/5/6
防护等级IP20（机架模块），IP65（带M12连接器的现场安装变型）
安装35mm DIN导轨（EN 60715）或面板安装（IP65）
连接器可拆卸螺钉接线端子，0.2-2.5平方毫米（机架）；M12圆形连接器（IP65）
尺寸（宽×高×深）100×60×30毫米（机架）/150×120×50毫米（IP65）
重量约。0.4公斤（机架），0.9公斤（IP65）
CE、UL 61010-1、CSA C22.2、ATEX/IECEx（可选）认证
40°C时平均无故障时间>1000000小时（Telcordia SR-332）
