METSO A413152 8通道数字输入模块
METSO A413152 8通道数字输入模块

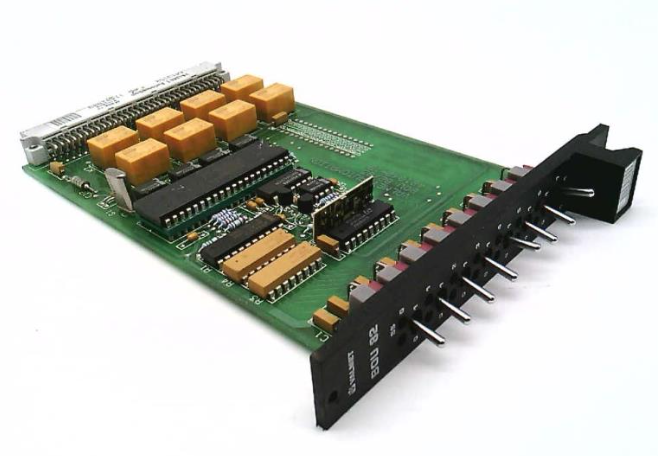

METSO A413152是一个二进制输入模块（BIU-8），旨在无缝集成到美卓Damatic XD和维美德DNA自动化平台中。它提供八个光学隔离的24V DC输入通道，用于监测限位开关、按钮、接近传感器、继电器触点和其他数字现场设备。每个通道都具有单独的状态指示、公共侧或吸收/源场布线兼容性，以及针对浪涌、反极性和瞬态事件的全面保护。A413152具有宽的工作温度范围（-20°C至+60°C），具有防潮和耐化学性的保形涂层PCB，以及紧凑的DIN导轨安装外壳，可在制浆造纸、发电、化学、采矿和水处理应用中提供长期可靠性。其可插拔的接线端子和支持机箱中的热插拔功能最大限度地减少了维护期间的工艺停机时间。
平台兼容性
A413152是美卓Damatic XD和维美德DNA系统的直接I/O模块。它通常安装在分布式I/O机架或远程I/O机柜中，通过系统背板与控制器通信。该模块也可作为单独的现场安装单元，具有IP65外壳，适用于极端环境。
主要特征和功能
8个高速数字输入：8个独立通道，每个通道接受24V DC标称信号（符合IEC 61131‑2 1/2型）。每个通道的采样率≤1ms，适用于快速逻辑和联锁应用。
光隔离和抗噪性：信道到信道和信道到背板隔离≥1500V AC（1分钟）。内置输入滤波器（可选0.5ms/3ms）可抑制触点反弹和电快速瞬变（EFT）。
柔性现场接线：兼容陷波（NPN）和源极（PNP）传感器输出。每个通道都包括一个用于组布线的公共端子，简化了机柜布线。
每通道LED指示：当输入激活时，绿色LED亮起。红色LED指示通道故障（可配置通道的断线/超出范围）。
综合保护：现场电源的反极性保护、瞬态过电压抑制（35V直流钳位）和连续短路保护。
热插拔功能（机架版本）：模块可以在背板通电时插入或移除，而不会影响相邻的I/O模块。
保形涂层：标准IPC‑CC‑830B保形涂层可防止潮湿、冷凝和空气中的化学物质（现场安装变型可选）。
技术规格
参数规格
产品类型二进制输入模块（BIU-8）
零件号A413152（变体：A413152-01、A413152-02、A413152/IP65）
输入通道8个通道，公共组隔离
输入电压（额定）24V DC±20%（19.2-30V DC）
输入电流类型。24V DC时为6mA（IEC 61131‑2 1/2型）
ON状态阈值≥15V DC（≥5mA）
OFF状态阈值≤5V DC（≤1mA）
输入延迟0.5ms/3ms（软件可选）
隔离1500V交流通道至背板；500V交流通道间（连续）
现场电源电压24V DC±20%（外部或通过背板供电）
现场电源电流最大值。100mA（所有通道的总电流）-提供限流
每通道诊断LED：绿色（输入ON），红色（断线/传感器故障）。模块状态LED：电源、运行、故障。
工作温度-20°C至+60°C（标准），-30°C至+70°C（IP65扩展型）
储存温度-40°C至+85°C
相对湿度5%-95%不凝结（IEC 60068‑2‑30）
振动/冲击IEC 60068‑2‑6（10-500Hz，5g）/IEC 60068‑2-27（30g，11ms）
EMC抗扰度IEC 61000‑6‑2（工业环境），EN 61000‑4‑2/3/4/5/6
防护等级IP20（机架型），IP65（现场安装型）
安装35毫米DIN导轨（EN 60715）或直接底盘安装（IP65）
连接器可拆卸螺钉接线端子（0.2-2.5平方毫米），弹簧夹可选
尺寸（宽×高×深）100×60×30毫米（机架模块）/150×120×50毫米（IP65）
重量约。0.45公斤（机架）/0.85公斤（IP65）
CE、UL 61010‑1、UL 61010-2‑201、CSA C22.2、ATEX/IECEx（可选）认证
40°C下的平均无故障时间>1200000小时（Telcordia SR‑332）
