METSO A413150：多配置工业自动化模块
METSO A413150：多配置工业自动化模块
METSO A413150是一款高性能、多配置的工业控制模块，用于美卓/维美德自动化生态系统。根据系统配置，它用作：（1）24V DC电源模块，提供20A连续输出，85-265V AC宽范围输入，N+1冗余支持，效率≥92%；（2）BOU-8二进制输出模块，为执行器、继电器和电磁阀提供8个24V DC数字控制通道；或（3）用于维美德DNA机器监控系统的主处理器板，执行汽轮发电机的实时振动分析和保护逻辑。通过CE/UL标准认证，工作温度范围为-25°C至+70°C，防护等级为IP20/IP65。经过现场验证的发电、制浆造纸、化工和水处理行业解决方案。
平台集成策略
A413150零件号用于多个美卓/维美德产品平台。每种变体在物理和电气上都是不同的；选择必须基于目标系统、修订级别和应用程序要求。以下规格是从记录的配置中合并而来的，如果没有系统兼容性验证，它们是不可互换的。
1.角色配置：24V DC电源模块
在这种配置中，METSO A413150作为一种高效的工业级开关电源（SMPS），专为DCS和分布式I/O系统中的连续运行而设计。它为控制器、I/O模块、现场传感器和执行器提供稳定的24V直流电源。
电气规格
参数规格
输入电压（AC）85–265 V AC（额定100–240 V AC），47–63 Hz
输入电压（DC）100–375 V DC（可选配置）
输出电压24 V DC±1%（可调±5%）
输出电流20A连续；110%过载10秒
输出功率480 W
满载时效率≥92%（230V交流输入）
纹波和噪声≤50mVp-p
保持时间≥20 ms（115 V AC）/≥50 ms（230 V AC）
主要功能（电源模式）
N+1冗余和有源均流：支持自动负载分配的并行操作（均流误差≤±5%）。非常适合需要容错电源架构的高可用性系统。
综合保护套件：过载（恒流限制）、过压（≤28V停机）、短路（带自动恢复的打嗝模式）、超温（≥85°C）和输入反极性保护。
宽温度范围：-25°C至+70°C运行（+60°C以上降额）；储存温度为-40°C至+85°C。
智能监控（可选）：RS-485/Modbus RTU通信接口，用于远程监控电压、电流和内部温度；干触点报警输出。
保形涂层：标准IPC-CC-830B三层保形涂层，可抵抗潮湿、灰尘和腐蚀性气体。
MTBF：在40°C环境下≥500000小时（Telcordia SR-332）。
2.角色配置：BOU-8二进制输出模块

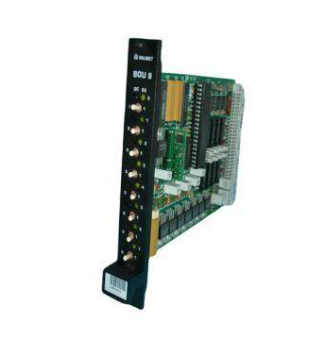

在这种配置中，METSO A413150作为用于METSO Damatic XD和DNA系统的BOU-8（二进制输出单元，8通道）数字输出模块运行。它充当控制处理器和现场级二进制执行器之间的关键接口。
电气规格
参数规格
产品类型二进制输出模块（BOU-8）
输出通道8个通道，隔离组
输出类型固态继电器（MOSFET）/晶体管
工作电压24 V DC±20%
每通道输出电流0.5A连续（电阻负载）
浪涌电流2A≤100ms
开关频率≤10Hz（电阻性负载）
保护短路保护、超温停机、反极性保护
诊断每通道LED状态指示（绿色：亮，红色：故障）；断开状态断线检测
主要功能（二进制输出模式）
高精度开关控制：专为电磁阀、接触器、继电器、信号灯和小型电机的精确、可重复的开/关控制而设计。典型响应时间<2ms。
坚固的工业设计：-20°C至+60°C的工作范围；抗振动和电噪声（符合IEC 61131-2标准）。
DIN导轨安装：标准35毫米DIN导轨形状系数；紧凑的占地面积（约100×60×30毫米）。
系统集成：与美卓DNA和Damatic XD I/O总线直接兼容。与A413152（二进制输入模块）无缝接口，实现完整的数字控制解决方案。
3.角色配置：处理器板（维美德DNA机器监控）
在这种配置中，METSO A413150被部署为维美德DNA机器监控系统内的主处理板（PCBA）[引用：4]。它是专门为关键旋转机械的实时状态监测和保护而设计的。
