KEBA DI325：高密度数字输入模块
KEBA DI325：高密度数字输入模块

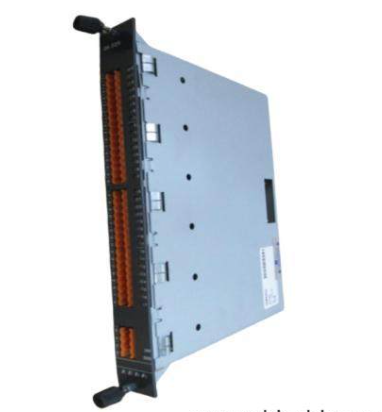

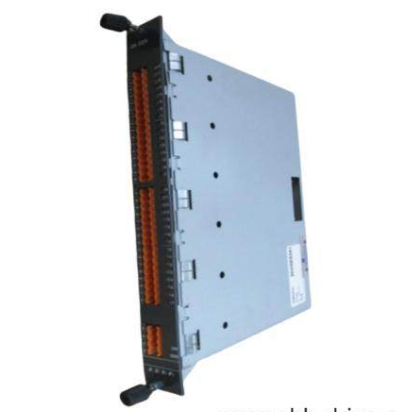

KEBA DI325是一个数字输入模块，旨在无缝集成到KEBA控制系统中，包括KeControl和机器人控制器。它具有32个隔离的24V DC输入，每个输入都有单独的LED状态指示。该模块提供快速的信号处理、高抗噪性和全面的诊断功能。DI325设计紧凑，易于通过弹簧端子接线，简化了现场设备集成。它支持热插拔，并提供电隔离以保护控制系统。适用于各种工业应用，如机床、搬运设备和自动化生产线。
系统兼容性
DI325专为KEBA自动化平台设计，包括KeControl C2、C5和机器人控制器。它通过系统背板或现场总线耦合器连接，可以轻松扩展I/O容量。
主要特征和功能
32个数字输入：紧凑型外壳中的高通道密度，降低了控制柜的空间要求。
24V DC输入电压：与大多数传感器和开关兼容的标准工业电压水平。
电流隔离：输入组与系统背板（通常为500V）隔离，以防止接地回路并保护控制系统。
快速信号处理：输入滤波器（可配置）确保可靠检测快速事件，同时抑制噪声。
每通道LED指示：当输入处于活动状态时，绿色LED灯亮起，无需软件工具即可立即进行视觉状态检查。
可拆卸弹簧端子：采用推入技术的免工具接线，适用于实心和绞合线，简化了安装和维护。
热插拔功能：模块可以在通电的情况下更换，而不会影响其他I/O，从而最大限度地减少停机时间。
宽工作温度：-25°C至+60°C，适用于恶劣的工业环境。
诊断功能：可通过控制系统访问模块和通道诊断，包括2线传感器的断线检测（如果支持）。
技术规格
参数规格
产品类型数字输入模块
零件号DI325
输入数量32（分组，例如每个公共8个）
输入电压24V DC（-15%/+20%）
输入电流类型。24V时每个通道3-5mA
根据IEC 61131-2的输入特性类型3
ON状态阈值>15V DC（≥2.5mA）
关断状态阈值<5V DC（≤1mA）
输入延迟通常为0.2 ms（可配置至3 ms）
输入组和背板之间的隔离500V AC
通过背板或外部24V DC供电（取决于系统）
最大电流消耗（背板）。50毫安
每通道诊断LED（绿色）、模块状态LED（绿色/红色）
接线弹簧笼端子（推入式），0.14-1.5平方毫米
尺寸（宽×高×深）约。48×100×70毫米
重量约。0.2公斤
工作温度-25°C至+60°C
储存温度-40°C至+85°C
防护等级IP20
CE、UL认证（正在准备中）
40°C下的平均故障间隔时间>1000000小时
工业应用
KEBA DI325数字输入模块用于各种行业和机器：
机床：从铣床、车床和磨床中的限位开关、按钮和安全传感器获取信号。
机器人：将臂端工具传感器、夹具反馈和示教吊坠连接到机器人控制器。
包装机：监控高速包装线上的产品存在、输送机状态和执行器位置。
塑料和橡胶：用于模具保护、顶出器位置和温度开关信号的输入。
物料搬运：读取自动仓库中的光电池、接近传感器和托盘存在情况。
专用机器：在恶劣环境中需要可靠信号采集的定制自动化设备。
运营效益和生命周期价值
节省空间：48毫米宽的32个输入最大限度地提高了控制柜中的I/O密度。
缩短接线时间：弹簧端子无需特殊工具即可实现快速、防振的连接。
增强的诊断：每个通道的LED允许立即进行故障排除；通过现场总线进行模块诊断可以加快故障查找。
高可靠性：坚固的设计，带有保形涂层（可选），可承受灰尘、湿度和极端温度。
面向未来的集成：与KEBA的整个控制产品组合兼容，确保长期可用性和支持。
安装和维护
安装：根据EN 60715，卡入35mm DIN导轨。确保适当的气流和间隙。
接线：将电线剥开8-10毫米，必要时用螺丝刀插入端子。观察需要供电的传感器的极性。
配置：输入过滤器可以通过控制系统软件（如KeStudio）进行调整。
更换：支持热插拔；如果端子仍在原位，只需拔下模块并更换，而无需拆卸接线。
