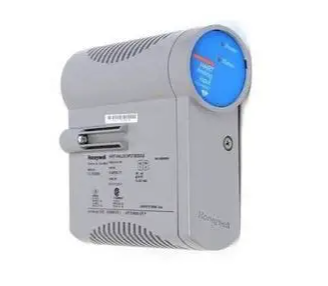

Honeywell CC-PLAIH51模拟输入HART模块
Honeywell CC-PLAIH51模拟输入HART模块
Honeywell CC-PLAIH51是一款高性能模拟输入模块，属于C系列I/O模块，专为Experion过程知识系统（PKS）设计。它提供16个差分输入通道，可接受标准的4-20mA模拟信号，同时支持HART（高速可寻址远程传感器）协议，用于与智能现场设备进行双向通信。这种集成使操作员能够通过单个I/O基础设施访问设备诊断、配置数据和过程变量，从而降低布线复杂性和整体系统成本。
主要特点
高通道密度：16个差分输入，外形紧凑，非常适合空间受限的安装。
集成HART直通：支持每个通道上的HART通信，不干扰模拟信号的完整性，允许同时进行模拟和数字数据采集。
精度和准确度：16位分辨率，量程精度为±0.05%，确保关键工艺参数的可靠测量。
电流隔离：通道与背板隔离并分组，以防止接地回路并增强抗噪性。
冗余和热插拔：专为高可用性系统设计；支持冗余I/O链路和在线更换，而不会中断流程。
诊断LED：前面板LED指示模块状态、通信活动和通道故障，以便快速排除故障。
技术规格
输入信号范围：4-20mA（超量程能力高达24mA）
更新速率：每个模块100毫秒（可配置）
分辨率：16位
精度：25°C时量程的±0.05%
工作温度：-40°C至+70°C
隔离：500 VDC通道到通道和通道到背板
HART协议：支持HART版本7，多主控功能
认证：CE、CSA、FM I级2区，符合ATEX标准
应用程序
CC-PLAIH51广泛应用于石油和天然气、化工、炼油、发电和制药等行业。它非常适合在部署HART智能设备的情况下监测压力、温度、流量和液位变送器。该模块无缝集成到Experion PKS中，实现了先进的过程控制、资产管理和预测性维护策略。
集成和配置
使用霍尼韦尔的Control Builder或Experion PKS工程工具进行配置。该模块由系统自动识别，可以为每个通道分配输入范围、滤波和HART设置等参数。它支持点对点和多点HART连接，其内置诊断程序持续监测通信完整性和设备状态。该模块还具有故障安全模式，在通信丢失的情况下将输出设置为预定义的状态。
可靠性和合规性
CC-PLAIH51可承受恶劣的工业环境，符合严格的IEC电磁兼容性（EMC）和环境稳健性标准。其坚固的设计确保了在极端温度、振动和湿度下的长期性能。该模块是霍尼韦尔C系列I/O系列的一部分，该系列以高平均无故障时间（MTBF）和全球技术支持而闻名。
凭借其高通道密度、HART功能和无缝Experion集成，霍尼韦尔CC-PLAIH51是实现过程自动化现代化和实现工业4.0倡议的首选。
