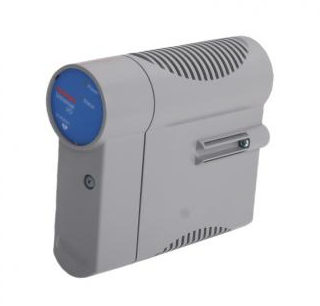

Honeywell CC-PUIO01模块
Honeywell CC-PUIO01（51454205-175）通用输入/输出模块
Honeywell CC-PUIO01（型号51454205-175）是一种高度灵活的通用输入/输出模块，专为霍尼韦尔分布式控制系统（DCS）设计，包括Experion PKS和C300控制器。它提供可配置的通道，可以单独设置以处理模拟输入、数字输入、数字输出、RTD或热电偶信号，使其成为各种过程自动化应用的理想解决方案。其坚固的结构、高精度和全面的诊断确保了即使在最苛刻的工业环境中也能可靠运行。
概述和主要功能
CC-PUIO01通过在单个单元中支持各种信号类型，消除了对多个专用I/O模块的需求。主要特征包括：
16个可独立配置的通道，软件可选：4-20mA，0-10V，数字输入（24VDC），数字输出（24VDC），RTD（Pt100，Ni100），热电偶（J，K，T，E）
16位模拟信号分辨率，确保精确测量和控制
通道间隔离（500 VDC），以防止接地回路和串扰
内置诊断：开路检测、短路保护、超出范围监测和模块健康状态
热插拔设计，允许在兼容机架中更换而无需关闭系统
每个通道的LED指示灯用于显示即时视觉状态（输入/输出活动、故障）
为高可用性系统提供冗余通信支持
技术规格
型号：CC-PUIO01（51454205-175）
通道：16个，可单独配置
模拟输入范围：4-20mA、0-20mA、0-10V、±10V
模拟输入分辨率：16位
数字输入/输出：24 VDC，可配置接收/源，每个通道0.5 A
RTD类型：Pt100、Ni100（2、3、4线）
热电偶类型：J、K、T、E（带冷端补偿）
隔离：500 VDC通道到通道和通道到背板
更新速率：每个通道10ms（典型值）
功耗：背板<7W
工作温度：-40°C至+70°C
湿度：5%至95%不凝结
尺寸：标准单宽模块（约25mm宽）
与霍尼韦尔系统集成
CC-PUIO01直接安装在霍尼韦尔8系列I/O机架上，与C300控制器和Experion PKS完全兼容。它通过背板进行通信，提供确定性数据交换。使用霍尼韦尔的Control Builder软件进行配置，可以轻松设置每个通道的类型、范围、缩放和报警限制。该模块支持时间戳、事件驱动报告和故障安全模式配置等高级功能，增强了系统的响应能力和安全性。
应用程序
这种通用I/O模块部署在广泛的行业中：
石油和天然气——监测压力、温度、流量和阀门位置
化学处理——反应器控制、加药泵和安全联锁
发电——锅炉参数、涡轮机监控和排放监测
制药-灭菌、洁净室监测和批次控制
水处理——水位、流量和化学加药
食品和饮料——温度分析、配料和包装
典型的现场设备包括压力变送器、温度传感器、电磁阀、电机起动器和分析仪器。
可靠性和诊断
CC-PUIO01专为关键流程的高可用性而设计。全面的诊断持续监测通道健康状况、通信完整性和模块状态。任何检测到的故障都会报告给控制系统，从而实现预测性维护。该模块还具有一个看门狗定时器，可以在通信丢失的情况下强制输出到预定义的安全状态。其坚固的设计符合ISA-S71.04 G3级耐腐蚀性，确保在恶劣环境中的长期可靠性。
安装和维护
安装很简单：模块滑入机架中的指定插槽，并用整体锁定机构固定。现场接线通过端接组件（如FT200）使用螺钉端子或弹簧夹连接器进行连接。前面板LED提供即时状态：绿色表示正常运行，红色表示故障，闪烁表示诊断警报。该模块支持热插拔，允许在不关闭机架电源的情况下进行更换（在合适的系统中使用时），从而最大限度地减少过程中断。
认证和合规性
霍尼韦尔CC-PUIO01（51454205-175）符合全球部署的基本认证：
CE–EMC指令2014/30/EU，低压指令2014/35/EU
UL/cULus-UL 61010-1、UL 61010-2-201
FM–I级2区（可选变型）
符合RoHS、REACH标准
可应要求提供海事认证（ABS、DNV-GL）
这些认证确保符合全球安全和环境标准。
