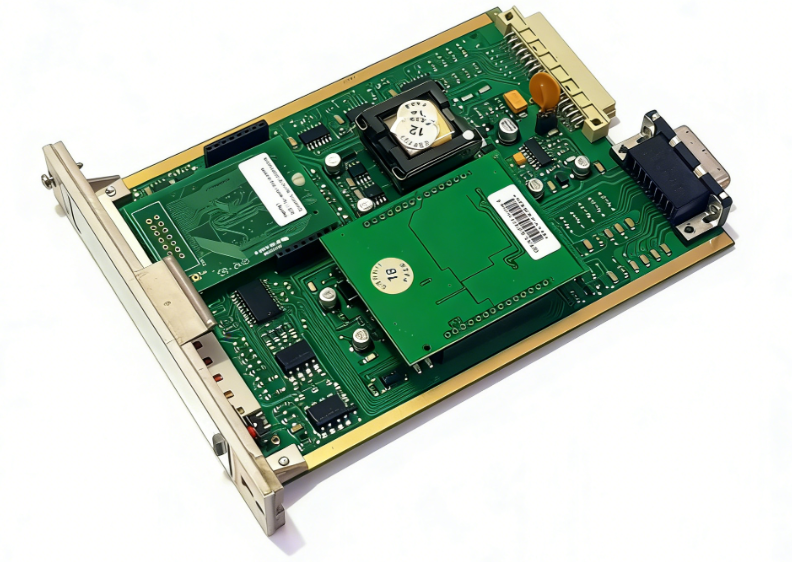

Honeywell 05701-A-0282模拟输入模块
Honeywell 05701-A-0282模拟输入模块
Honeywell 05701-A-0282是一款精密模拟输入模块，专为要求苛刻的工业过程控制应用而设计。作为霍尼韦尔广泛的I/O产品组合的一部分，该模块可可靠地采集和调节来自压力变送器、温度传感器、流量计和分析仪等现场仪表的标准模拟信号。05701-A-0282专为无缝集成到霍尼韦尔分布式控制系统（DCS）而设计，包括TDC 3000和Experion，即使在恶劣的环境中也能确保准确稳定的数据采集。
概述和主要功能
05701-A-0282模块提供具有高级信号调节功能的高密度模拟输入通道。主要特征包括：
16个差分或单端输入通道（软件可配置）
支持多种信号类型：4-20mA、0-20mA、0-10V、±10V、RTD（Pt100、Ni100）和热电偶（J、K、T、E）
用于高分辨率测量的16位模数转换
通道间隔离（500 VDC），以消除接地回路并提高信号完整性
内置诊断：开路检测、超出范围监测和模块健康状态
热插拔设计，允许在兼容机架中更换而无需关闭系统
每个通道的LED指示灯用于显示即时视觉状态（输入活动、故障）
技术规格
产品型号：05701-A-0282
输入通道：16个差分/单端（软件可选）
输入范围：4-20mA、0-20mA、0-10V、±10V、RTD（Pt100、Ni100）、热电偶（J、K、T、E）
分辨率：16位
精度：25°C时满量程（典型）的±0.1%
更新速率：每个通道10ms（典型值）
隔离：500 VDC通道到通道和通道到背板
功耗：背板小于6 W
工作温度：-40°C至+70°C
湿度：5%至95%不凝结
尺寸：标准单宽模块（约25mm宽）
与霍尼韦尔系统集成
05701-A-0282直接安装在霍尼韦尔I/O机架（如8系列、A系列或传统TDC 3000机架）中，并通过背板与C300、C200和Process Manager（PM）等控制器通信。使用霍尼韦尔的工程工具（Control Builder、TDC 3000 LCN）进行配置，可以轻松分配输入类型、缩放、过滤和报警限制。该模块支持时间戳和事件驱动报告等高级功能，增强了系统的响应能力。
应用程序
该模拟输入模块广泛应用于各个行业，用于精确测量和监测：
石油和天然气——上游和下游过程中的压力、温度和流量监测
化学加工——反应器条件、蒸馏塔温度和pH值
发电——锅炉参数、涡轮机入口条件和排放监测
制药-灭菌监测、洁净室压力和温度控制
水处理——水位、流量和化学加药监测
食品和饮料——温度分析、配料和包装线控制
典型的现场设备包括压力变送器、温度传感器、流量计和分析仪器。
可靠性和诊断
05701-A-0282专为连续工艺的高可靠性而设计。综合诊断持续监测每个输入通道的开路、超范围情况和通信完整性。任何检测到的故障都会报告给控制系统，从而实现预测性维护和快速故障排除。该模块还具有一个看门狗定时器，可以在通信丢失的情况下将输出设置为预定义的安全状态。其坚固的设计符合ISA-S71.04 G3级的耐腐蚀性，即使在恶劣的环境中也能确保较长的使用寿命。
安装和维护
安装很简单：模块滑入机架中的指定插槽，并用整体锁定机构固定。现场接线通过端接组件（如FT200或同等产品）使用螺钉端子或弹簧夹连接器进行连接。前面板LED提供即时状态：绿色表示正常运行，红色表示故障，闪烁表示诊断警报。该模块支持热插拔，允许在不关闭机架电源的情况下进行更换（在合适的系统中使用时），从而最大限度地减少过程中断。
认证和合规性
霍尼韦尔05701-A-0282符合全球部署的基本认证：
CE–EMC指令2014/30/EU，低压指令2014/35/EU
UL/cULus-UL 61010-1、UL 61010-2-201
FM–I级2区（可选变型）
符合RoHS、REACH标准
可应要求提供海事认证（ABS、DNV-GL）
这些认证确保符合全球安全和环境标准。
