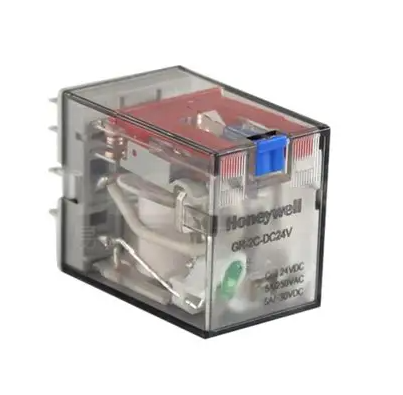

Honeywell GR-2C-DC24V继电器模块
Honeywell GR-2C-DC24V继电器模块
Honeywell GR-2C-DC24V是一款紧凑可靠的工业继电器模块，专为各种自动化和控制应用而设计。作为霍尼韦尔GR系列的一部分，该继电器具有两个C型（2PDT）触点和一个24V直流线圈，非常适合与可编程逻辑控制器（PLC）、工业控制面板和机器控制系统连接。其坚固的结构和高接触等级确保了在苛刻环境中的长期性能。
概述和主要功能
GR-2C-DC24V继电器在控制电路和负载电路之间提供电气隔离开关。主要特征包括：
触点配置：2PDT（两极双掷）-两个独立的C型触点
触点额定值：240 VAC/30 VDC（电阻性负载）时为10 A
线圈电压：24 VDC，内置LED指示灯和反激抑制二极管
机械寿命：>1000万次操作
电气寿命：满载时>100000次操作
紧凑的插入式或插座式安装设计，便于安装和更换
端子和线圈极性标记清晰，接线无误
技术规格
型号：GR-2C-DC24V
接触形式：2形式C（DPDT-双极双掷）
触点材料：银合金（AgSnO2或AgCdO），具有高涌入能力
最大开关电压：250 VAC/30 VDC
最大开关电流：10A（电阻性）
最大开关功率：2400 VA/300 W
线圈电压：24 VDC
线圈功耗：约0.9 W（带LED）
操作时间：≤15ms
释放时间：≤10ms
绝缘强度：线圈和触点之间为2000VAC
绝缘电阻：500 VDC时>100 MΩ
工作温度：-40°C至+70°C
端子：焊料/PCB引脚或螺钉式插座（取决于安装）
集成和应用
GR-2C-DC24V广泛应用于工业控制系统，用于信号隔离、负载切换和逻辑接口。典型应用包括：
PLC输出扩展-切换外部负载，如电机、电磁阀和灯
机器控制——联锁、状态指示和安全电路
楼宇自动化——暖通空调控制、照明系统和门禁
过程控制——阀门驱动、报警和泵控制
配电——开关设备和电机控制中心的辅助继电器
该模块可以直接安装在PCB上，也可以插入行业标准的八进制或扁平引脚插座，简化了接线和维护。
可靠性和合规性
霍尼韦尔GR系列继电器专为恶劣工业环境中的高可靠性而设计。GR-2C-DC24V经过严格测试，以确保性能一致。它符合国际标准，包括：
IEC 61810-1（机电基本继电器）
UL 508/CSA C22.2第14号（工业控制设备）
欧盟CE标志
符合RoHS标准（无铅）
安装和接线
继电器通常通过插入兼容插座（例如霍尼韦尔8针八进制插座）或直接焊接到PCB上进行安装。线圈端子极化；正极端子应连接到+24V DC，负极连接到0V。当线圈通电时，内置LED亮起，提供清晰的视觉状态。每个电极的接触端子都有明确的标记（例如，公共、常开、常闭）。应使用适当尺寸的导线并按照当地电气规范进行接线。
维护和更换
GR系列继电器的设计寿命很长，但与所有机电设备一样，它们最终可能会磨损，特别是在繁重的开关负载下。建议定期检查触点操作和LED指示灯的目视检查。更换很简单：只需拔下旧继电器并插入新继电器。无需特殊工具，可最大限度地减少停机时间。
