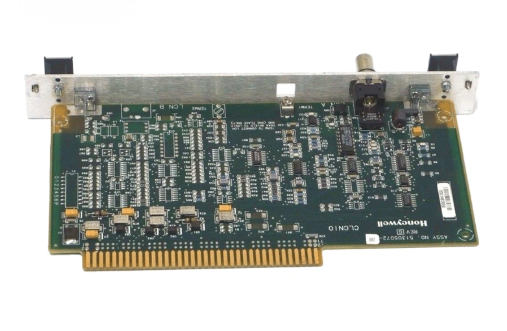

Honeywell 51305072-200 CLCN-A模块
Honeywell 51305072-200 CLCN-A是一个关键的控制网络接口模块，专为霍尼韦尔分布式控制系统（DCS）设计，包括TDC 3000和Experion平台。它促进了控制器、I/O子系统和其他网络节点之间的高速、确定性通信，确保了无缝的数据交换和系统完整性。该模块专为工业环境而设计，提供强大的性能，并支持冗余配置以实现最大可用性。
概述和主要功能
CLCN-A模块充当控制网络上的通信网关，实现分布式系统组件之间的可靠数据传输和协调。主要特征包括：
支持霍尼韦尔专有协议（如LCN、UCN）的高速通信接口
冗余通信路径，用于容错操作和无扰动故障切换
电源、网络活动和模块健康状态的诊断LED
用于早期故障检测的全面自检和诊断
热插拔设计（在受支持的机架中）最大限度地减少了更换过程中的停机时间
工业级结构，可扩展温度范围和抗振性
与霍尼韦尔8系列I/O机架和传统TDC 3000机柜兼容
技术规格
型号：51305072-200 CLCN-A
网络接口：双冗余控制网络端口（同轴或光纤，具体取决于变体）
协议支持：霍尼韦尔LCN（本地控制网络）/UCN（通用控制网络）
数据速率：5 Mbps（典型）
冗余：1:1冗余，自动切换
诊断：内置自检、网络状态监测和报警报告
电源：来自背板的5 VDC和±15 VDC（取决于机架）
功耗：<10 W
工作温度：0°C至+60°C
湿度：5%至95%不凝结
尺寸：标准单宽模块（约25mm宽）
冗余和高可用性
在关键过程控制应用中，51305072-200 CLCN-A支持冗余操作。成对安装时，两个模块同时运行，一个活动，一个备用。持续的健康监测和数据同步确保了如果活动模块发生故障，备用模块会立即接管，而不会中断网络通信。这种架构对于炼油、发电和化工生产等不可接受停机的过程至关重要。
与霍尼韦尔系统集成
CLCN-A模块设计用于直接插入霍尼韦尔I/O机架（例如，8系列或传统TDC 3000机架）。它通过背板与C300、C200或PM（Process Manager）等控制器通信，并通过前面板端口连接到控制网络。使用霍尼韦尔工程工具（如Control Builder、TDC 3000 LCN）进行配置，其中定义了网络参数、节点地址和冗余设置。该模块与Experion和TDC 3000架构完全兼容。
应用程序
该网络接口模块部署在各个行业，用于可靠的控制系统通信：
石油和天然气——上游、中游和下游设施
化工石化加工
发电（化石能源、核能、可再生能源）
制药
制浆造纸厂
水处理
它是控制器、操作员站、工程工作站和历史学家之间数据交换的骨干。
安装和维护
安装很简单：模块滑入机架中的指定插槽，并用整体锁定机构固定。前面板LED提供即时状态指示：电源、活动/待机状态、网络链接和故障。在冗余配置中，模块可以在线更换——只需在系统继续运行的同时，移除故障单元并插入一个新的。定期维护仅限于目视检查和需要时的固件更新。
认证和合规性
霍尼韦尔51305072-200 CLCN-A符合行业安全和性能标准：
CE–EMC和低压指令
UL/cULus-UL 61010-1、UL 61010-2-201
FM–I级2区（可选）
符合RoHS标准
这些认证确保适用于危险和非危险场所的全球部署。
