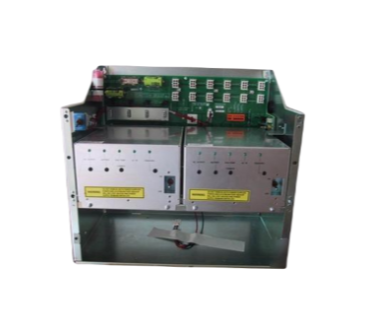

Honeywell 51404170-175模拟输入/输出模块
概述和主要功能
51404170-175将模拟输入和输出功能组合在一个模块中，为各种工艺要求提供了卓越的灵活性。主要特征包括：
可配置的通道计数——每个模块通常有8个模拟输入和4个模拟输出（取决于变体）
支持标准工业信号：4-20mA，0-10V，RTD，热电偶（输入）；4-20mA，0-10V（输出）
高分辨率转换：16位输入，14位输出，确保精确测量和控制
通道间隔离（500 VDC），以消除接地回路并增强信号完整性
全面诊断：开路检测、超范围监测和模块健康报告
热插拔设计，允许在兼容机架中更换而无需关闭系统
每个通道的LED指示灯用于显示即时视觉状态（输入活动、输出活动、故障）
技术规格
型号：51404170-175
模拟输入：8个差分或单端（软件可配置）
输入范围：4-20mA、0-20mA、0-10V、±10V、RTD（Pt100、Ni100）、热电偶（J、K、T、E）
输入分辨率：16位
模拟输出：4个单端
输出范围：4-20mA、0-20mA、0-10V
输出分辨率：14位
隔离：500 VDC通道到通道和通道到背板
精度：25°C时满量程（典型）的±0.1%
更新速率：每通道10ms（输入），每通道5ms（输出）
功耗：背板<7W
工作温度：-40°C至+70°C
湿度：5%至95%不凝结
尺寸：标准单宽模块（约25mm宽）
与霍尼韦尔系统集成
51404170-175专为霍尼韦尔I/O机架而设计，与C300、C200和传统TDC 3000等控制器兼容。它通过背板总线进行通信，与控制器进行确定性数据交换。使用霍尼韦尔的工程工具（如Control Builder、TDC 3000 LCN）进行配置，可以轻松分配输入范围、输出类型、缩放和报警限制。该模块支持时间戳和事件驱动报告等高级功能，增强了系统的响应能力。
应用程序
这种多功能I/O模块部署在广泛的行业中：
油气——监测压力、温度、流量；控制阀和泵
化学处理——反应器温度控制、加药泵、pH值监测
发电——锅炉参数、涡轮机入口条件、排放监测
制药-灭菌监测、洁净室压力控制
水处理——水位、流量和化学加药控制
食品和饮料——温度分析、配料和包装线控制
典型的现场设备包括压力变送器、温度传感器、流量计、I/P传感器和控制阀。
可靠性和诊断
51404170-175专为连续工艺的高可靠性而设计。全面的诊断持续监测输入电路、输出驱动能力和通信完整性。任何检测到的故障都会报告给控制系统，从而实现预测性维护。该模块还具有一个看门狗定时器，可以在通信丢失的情况下强制输出到预定义的安全状态。其坚固的设计符合ISA-S71.04 G3级的耐腐蚀性，即使在恶劣的环境中也能确保较长的使用寿命。
安装和维护
安装很简单：模块卡入标准霍尼韦尔I/O机架，并通过端接面板（如FT200或同等产品）连接到现场接线。螺钉端子或弹簧夹连接器可用于固定电线。前面板LED提供即时状态：绿色表示正常运行，红色表示故障，闪烁表示诊断警报。该模块支持热插拔，允许在不关闭机架电源的情况下进行更换（在合适的系统中使用时），从而最大限度地减少过程中断。
认证和合规性
霍尼韦尔51404170-175具有全球部署所需的认证：
CE–EMC和低压指令
UL/cULus-UL 61010-1、UL 61010-2-201
FM–I级2区（可选变型）
符合RoHS和REACH标准
可应要求提供海事认证（ABS、DNV-GL）
这些认证确保符合全球安全和环境标准。
