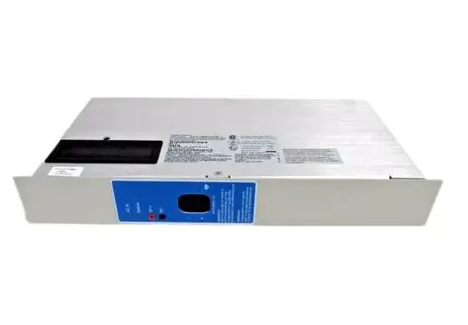

Honeywell SPS5710电源模块
Honeywell SPS5710是一款专为工业自动化和过程控制系统设计的高性能AC/DC电源模块。该模块旨在为控制器、I/O模块和现场设备提供可靠和稳定的24V DC电源，确保在关键环境中持续运行。作为霍尼韦尔综合电源解决方案组合的一部分，SPS5710经过优化，可用于霍尼韦尔分布式控制系统（DCS），如Experion，以及可编程逻辑控制器（PLC）和安全系统。
概述和主要功能
SPS5710电源模块通过标准交流电源提供稳定的直流电源，具有坚固的结构和先进的保护机制。主要特征包括：
宽输入电压范围：100–240 VAC（50/60 Hz）或110–300 VDC，实现全球兼容性
稳压24 VDC输出，效率高（通常>90%），减少散热
输出额定功率：60 W、120 W或240 W可选（取决于配置）
内置过载、过压和短路保护
冗余支持：1+1或N+1冗余操作，自动负载共享
热插拔设计，允许在冗余配置中无需关闭系统即可进行更换
输入电源、输出正常和故障状态的LED指示灯
全面诊断：输出电压监测、温度传感和报警触点
技术规格
型号：SPS5710
输入电压（AC）：100–240 VAC，50/60 Hz（自动量程）
输入电压（DC）：110–300 VDC
输出电压：24 VDC±1%
输出电流：5A（适用于120W型号），10A（适用于240W型号）
纹波和噪声：<50 mVpp
效率：满载时>90%
保持时间：标称输入时>20ms
保护：过载（105-150%）、过压（30-32V）、短路（打嗝模式）
隔离：3000 VAC输入到输出，1500 VAC输入到地
工作温度：-40°C至+70°C（60°C以上降额）
湿度：5%至95%不凝结
尺寸：标准单宽模块（约50毫米宽）
冗余和高可用性
SPS5710专为要求最大正常运行时间的应用而设计。它支持与其他相同模块并行操作，以实现1+1或N+1冗余。在冗余配置中，模块会自动共享负载电流，如果一个单元发生故障，其余单元会立即承担满载，不会中断。该模块包括一个集成的OR二极管和报警继电器触点，向控制系统发出故障信号。这种冗余架构对于石油和天然气、发电和化学工业中的关键流程至关重要。
与霍尼韦尔系统集成
SPS5710直接安装在标准霍尼韦尔8系列I/O机架上，与C300控制器、I/O模块和现场终端组件兼容。它为机架背板供电，为所有连接的模块供电。在较大的系统中，可以在单独的插槽中安装多个电源，为不同的部分供电或提供冗余。该模块通过背板和前面板LED传达其状态，便于从控制系统或本地进行监控。
应用程序
该电源模块部署在广泛的行业中：
石油和天然气——海上平台、炼油厂、管道控制中心
化学加工——需要高可靠性的连续和间歇过程
发电——化石燃料、核能和可再生能源发电厂
制药-无菌生产环境
水和废水处理厂和泵站
制造业——装配线和物料搬运系统
它用于为控制器、I/O机架、现场总线耦合器和其他24V DC自动化设备供电。
安装和维护
安装很简单：模块滑入I/O机架中的专用插槽，并用集成锁夹固定。电气连接是通过机架背板进行的，因此不需要现场接线。前面板LED提供即时视觉状态：绿色表示输入电源存在，绿色表示输出正常，红色表示故障。在冗余设置中，可以在系统运行时更换模块——只需拔下故障单元并插入一个新的。该模块的坚固结构符合ISA-S71.04 G3级标准，适用于恶劣环境。
认证和合规性
霍尼韦尔SPS5710具有全球使用的基本认证：
CE–EMC指令2014/30/EU，低压指令2014/35/EU
UL/cULus-UL 61010-1、UL 61010-2-201
FM–I级2区（可选）
符合RoHS、REACH标准
可应要求提供海事认证（ABS、DNV-GL）
这些认证确保符合全球安全和环境标准。
