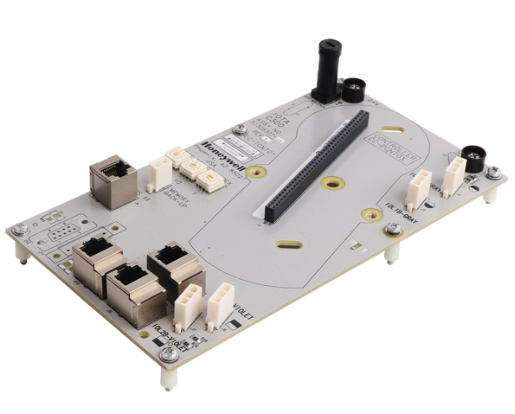

Honeywell CC-TCNT01控制器模块
Honeywell CC-TCNT01是一个功能强大的过程控制器模块，专为霍尼韦尔的分布式控制系统（DCS）而设计，特别是在Experion平台内。该模块专为高可用性和确定性性能而设计，执行控制策略，管理I/O通信，并确保即使在要求最苛刻的工业环境中也能持续运行。其稳健的架构和先进的功能使其成为现代过程自动化的基石。
概述和核心架构
CC-TCNT01控制器围绕一个针对实时控制应用进行优化的高性能处理器构建。它运行一个强化的实时操作系统，保证控制回路、逻辑序列和数据处理任务的确定性执行。该模块包括用于应用程序存储、历史数据缓冲和固件的大量板载存储器。其设计支持冗余配置，其中两个相同的控制器并行运行以提供无扰动故障切换，确保不间断的过程控制。
关键技术规格
型号：CC-TCNT01
处理器：32位RISC（如PowerPC或ARM），带FPU，时钟速度>400 MHz
内存：256 MB SDRAM，512 MB闪存（可通过CFast或SD卡扩展）
冗余：1:1冗余，具有自动故障转移和同步功能
通信端口：2个以太网（10/100/1000 Base-T）、2个串行（RS232/485）、1个USB主机
I/O容量：每个控制器最多支持32个I/O模块（取决于机架配置）
电源：24 VDC（18–32 VDC），带冗余输入
功耗：典型值<10 W
工作温度：-40°C至+70°C
湿度：5%至95%不凝结
尺寸：标准单宽模块（约30毫米宽）
通信和网络
CC-TCNT01具有多个高速通信接口，可实现无缝集成：
两个独立的千兆以太网端口支持工业协议：PROFINET、Ethernet/IP、Modbus TCP和OPC UA
冗余以太网支持容错网络连接
用于传统设备连接的串行端口（Modbus RTU、ASCII协议）
USB端口，用于本地编程、数据传输和固件更新
用于与I/O模块和其他控制器进行高速通信的背板接口
冗余和高可用性
CC-TCNT01专为关键任务流程而设计，支持完全控制器冗余。在冗余对中，两个控制器运行相同的程序并保持数据同步。主控制器执行控制，而次控制器跟踪其状态。在检测到故障后，次级系统会在没有任何碰撞或中断的情况下进行控制。此功能对于不可接受停机时间的应用程序至关重要，例如炼油、发电和化工生产。
软件与工程
该控制器完全由霍尼韦尔的Experion工程套件支持，包括Control Builder和SCADA工具。工程师可以使用IEC 61131-3语言（LD、FBD、ST、IL、SFC）和用于PID、电机控制和阀门定位的高级功能块来开发控制策略。该模块还支持霍尼韦尔的Profit Loop和其他先进的过程控制（APC）算法。配置很简单，具有自动发现I/O模块和用于离线测试的内置模拟功能。
应用程序
CC-TCNT01部署在广泛的行业中，用于各种控制任务：
石油和天然气——井口控制、管道监测、炼油厂工艺装置
化学-间歇反应器、连续蒸馏、混合系统
电力——锅炉控制、汽轮机管理、排放控制
制药-发酵、纯化、CIP/SIP序列
制浆造纸-蒸煮器、造纸机、废水处理
食品和饮料——巴氏杀菌、混合、包装生产线
它可以作为独立的控制器或更大的DCS网络的一部分，与其他控制器、HMI和历史记录协调。
