HIMA HIMax X-AO 16 01 模拟输出模块
产品详情

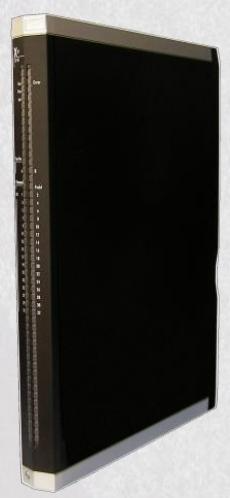

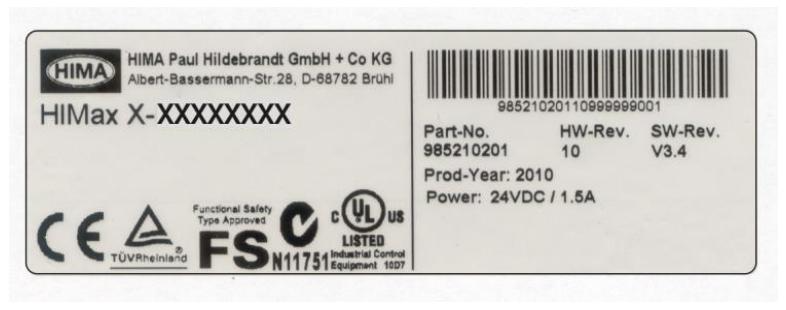

HIMA HIMax X-AO 16 01 模拟输出模块
安全规范与环境要求
核心安全准则
模块运行遵循 SELV/PELV 标准，Ex 区域使用需额外措施
必须遵守 ESD 防护：仅专业人员操作，工作区无静电，佩戴防静电腕带，闲置时存于原包装
残余风险来源：工程故障、用户程序故障、接线故障
应急要求：控制器故障时系统进入安全状态，禁止阻碍安全运行的操作
环境参数要求
要求类型 具体范围
防护等级 IP20（标准）、III 类（IEC/EN 61131-2）
温度 工作：0...+60°C；存储：-40...+85°C
污染等级 II 级（IEC/EN 61131-2）
海拔 < 2000 m
供电电压 24 VDC
产品核心特性与参数
核心功能与认证
用途：HIMax 可编程电子系统（PES）专用模拟输出模块
输出规格：16 路模拟输出（单通道连接），冗余连接时为 8 路（仅奇数通道 AO1/AO3...AO15 可用）
标称范围：4...20 mA，工作范围 0...23 mA
安全认证：TÜV 认证，符合 SIL 3（IEC 61508 等）、Cat. 4、PL e（EN ISO 13849-1）标准
故障响应：检测到故障后≤16 ms 进入安全状态，通道组断电（失电跳闸原则）
关键参数
类别 具体参数
通用参数 供电电压：24 VDC（-15...+20% 波动）；最大电流输入 1.3 A；尺寸 310×29.2×230 mm；重量≈1.2 kg
模拟输出精度 25°C 时≤±0.2% 满量程；全温度范围≤±0.5% 满量程；温度系数≤±0.05%/K
负载能力 欧姆负载≤600 Ω；电感负载≤1 mH；电容负载≤100 µF（并联欧姆负载）
响应特性 稳定时间 5 ms；开路阈值≥18.5 V
硬件结构
指示灯：模块状态（Run/Error/Stop/Init）、系统总线（A/B）、I/O 通道（AO1-16/Field）三类 LED，支持故障可视化
隔离设计：通道对间、通道与供电间 galvanically 隔离
诊断功能：自动检测开路（OC），可在用户程序中评估
配套部件与接线规范
配套部件
连接器板：4 种型号（X-CB 014 01-04），含螺丝端子型、电缆插头型及冗余版本，机械编码防误插
系统电缆：X-CA 011，规格 LIYCY-TP 18×2×0.25 mm²，长度 8/15/30 m 可选，阻燃自熄特性
接线方式
单通道接线：使用 X-CB 014 01/03 连接器板
冗余接线（串行）：使用 X-CB 014 02/04，模块相邻安装，SILworX 中配置冗余组
其他方式：闭环控制（AO 与 AI 物理耦合）、现场终端组件（FTA）连接、HART 通信并行连接（需注意 2% 误差）
安装、配置与运行
安装操作
连接器板安装：插入导轨→固定到电缆屏蔽轨→拧紧 captive 螺丝（拆卸反向操作）
模块装卸：支持带电操作，打开风扇架盖板→卡入挂钩导轨→固定螺丝（拆卸反向），开盖时间不超过数分钟
闲置输出：可开路无需端接，禁止现场侧开路时接线（防短路和火花）
SILworX 配置
配置位置：硬件编辑器，含 3 类标签页
模块标签：设置模块名称、噪声抑制、全局变量分配（如模块状态 DWORD）
I/O 子模块标签：诊断请求 / 响应、后台测试错误、重启故障等参数
通道标签：设置 4/20 mA 映射值、冗余使能、通道状态评估（如 OC 检测）
运行与诊断
运行操作：无需特定监控，通过 PADT（SILworX 编程调试工具）执行模拟输出强制等操作
诊断方式：LED 指示灯实时反馈状态；SILworX 读取诊断历史，支持模块 / 子模块 / 通道三级故障代码解析
维护、停用与处置
维护要求
验证测试：每 10 年一次（参考 HI 801 003 E 安全手册）
系统更新：停机时加载最新操作系统（模块需处于 STOP 状态）
模块更换：故障模块需替换为同型号或授权替代型号，仅制造商可维修
停用与运输
停用：按模块拆卸规范从基板移除
运输：原装包装存放，防机械损伤和静电
处置规范
责任主体：工业客户负责合规处置
可选方案：可与 HIMA 签订处置协议，确保生态友好处理
