HIMA X-DI6451数字输入模块
产品详情

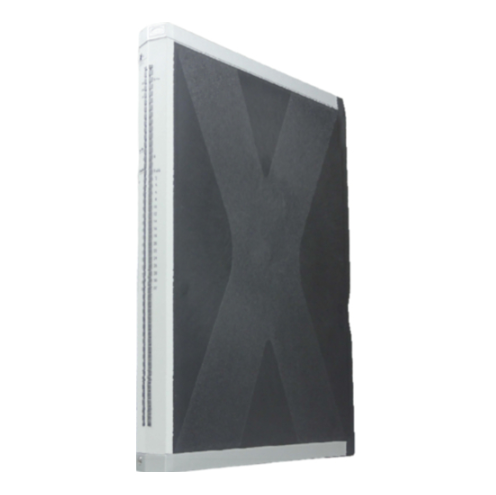

HIMA X-DI6451数字输入模块
HIMA X-DI6451 是德国 HIMA 公司（全球领先的安全自动化解决方案提供商）推出的一款高性能数字输入模块，隶属于 HIMA 经典的 X 系列产品阵营。该模块专为安全关键型工业控制系统设计，核心定位是精准、可靠地采集外部现场的数字信号，并将其传输至安全控制器进行处理，为工业生产的安全联锁、紧急停机等关键控制逻辑提供稳定的信号输入支撑。其凭借卓越的安全性能、严苛的可靠性设计及灵活的适配能力，广泛应用于对系统安全性、可用性要求极高的流程工业领域，是 HIMA 安全控制系统中的核心输入组件之一。
核心功能详解
HIMA X-DI6451 的核心功能围绕“安全、精准、稳定的数字信号采集与传输”展开，同时集成了多项适配工业严苛环境的辅助功能，具体如下：
1. 数字信号精准采集
模块主要接收外部现场设备输出的干接点信号或直流电压信号（常见为 24V DC 标准工业信号），支持对开关状态、设备启停反馈、故障报警触点等数字量信号的采集。其内部采用高精度信号采样电路，能够有效区分有效信号与干扰信号，采样精度可达毫秒级，确保对现场信号状态变化的快速捕捉——即使是短时间的信号跳变（如工业现场的瞬时冲击导致的信号波动），也能通过内部滤波算法进行甄别，避免误采集、误传输。
2. 安全信号传输与隔离
作为安全关键型模块，X-DI6451 采用了“信号-电源-控制器”三重隔离设计。其一，现场输入信号与模块内部电路之间采用光电隔离技术，隔离电压可达 2.5kV AC 以上，有效防止现场高压浪涌、电磁干扰通过信号线路侵入模块核心电路及控制系统；其二，模块电源与信号电路相互隔离，避免电源波动对信号采集精度的影响；其三，模块与安全控制器之间的通信接口同样具备隔离保护，确保信号传输过程中的安全性与稳定性。隔离设计不仅提升了模块自身的抗干扰能力，也降低了单个模块故障对整个控制系统的影响，符合安全关键系统的“故障隔离”设计原则。
3. 全面的故障诊断与自监测
X-DI6451 内置完善的故障诊断机制，能够实时对模块自身状态、输入信号线路及连接状态进行监测，涵盖以下核心诊断功能：
- 模块内部故障诊断：实时监测模块电源电压、内部逻辑电路、通信接口等核心组件的工作状态，若出现电源欠压、电路短路、通信中断等故障，立即向控制器发送故障报警信号；
- 输入线路故障诊断：支持对现场输入线路的开路、短路故障进行监测。例如，当现场传感器与模块之间的线路断裂（开路）或正负极短路时，模块能够快速识别并上报故障，避免因线路问题导致的信号丢失或误判；
- 信号有效性诊断：通过内部滤波算法和信号持续时间监测，甄别无效的瞬时干扰信号（如静电放电导致的瞬时信号跳变），仅将稳定的有效信号传输至控制器，提升系统控制逻辑的可靠性。
4. 灵活的信号适配与配置
模块支持多种数字输入信号类型的适配，通过 HIMA 专用的 SILworX 配置软件，可根据现场应用需求对输入信号的滤波时间、故障诊断阈值、信号采集模式等参数进行灵活配置。例如，针对不同干扰强度的工业现场，可调整信号滤波时间（范围通常为 0.1ms~100ms），在信号响应速度与抗干扰能力之间实现最优平衡；针对不同类型的现场设备（如机械开关、光电传感器），可配置不同的信号采集触发方式（边缘触发或电平触发）。
关键技术参数
输入通道数
通常为 8 通道或 16 通道（具体以型号细分为准），支持多通道独立采集、独立诊断
输入信号类型
干接点信号（NO 常开/NC 常闭）、DC 24V 电压信号（典型），兼容 NPN/PNP 型传感器输出
输入电压范围
DC 18V~32V（宽电压适配，适应工业现场电源波动）
采样响应时间
最小响应时间 ≤ 1ms（滤波时间可配置）
隔离等级
信号与电源、信号与控制器之间：隔离电压 ≥ 2.5kV AC，隔离电阻 ≥ 100MΩ（@500V DC）
安全等级
符合 IEC 61508 标准，SIL 3 安全等级（可用于最高 SIL 3 级别的安全控制系统）；符合 EN 50159 标准，支持安全相关通信
工作环境温度
-20℃~+60℃（常规工作范围），-40℃~+70℃（扩展工作范围，部分型号支持）
工作湿度
5%~95% RH（无凝露）
防护等级
模块本体 IP20（适用于控制柜内安装）
电源消耗
典型值 ≤ 5W（空载），满载时 ≤ 8W
通信接口
兼容 HIMA 专用总线（如 HIMAX 总线），支持与 HIMA PES、HIMA H41q 等系列安全控制器无缝对接
典型应用场景
HIMA X-DI6451 作为 SIL 3 级安全输入模块，主要应用于对系统安全性、可靠性要求极高的流程工业领域，尤其适用于存在潜在危险（如爆炸、火灾、有毒有害气体泄漏）的安全关键型系统，典型应用场景包括：
1. 石油化工行业
在石油炼制、化工合成、油气储运等装置中，X-DI6451 用于采集现场关键设备的状态信号和安全报警信号，例如：反应釜的压力开关信号、液位开关信号、温度超限报警触点信号；储罐区的可燃气体检测报警器输出信号；泵、压缩机的启停状态反馈信号；紧急停机按钮（ESD）的触发信号等。这些信号通过模块传输至安全控制器，一旦出现异常，控制器可快速触发联锁逻辑（如切断进料、开启泄压装置、启动消防系统），避免事故扩大。
2. 电力行业
在火力发电、核能发电、新能源发电（如光伏、风电）的安全控制系统中，模块用于采集锅炉、汽轮机、发电机等核心设备的安全信号，例如：锅炉水位高低报警信号、蒸汽压力超限信号、汽轮机超速保护触点信号、发电机故障跳闸反馈信号、高压开关柜的隔离开关状态信号等。其高可靠性和快速响应能力，确保电力设备在异常工况下能够及时触发保护逻辑，防止设备损坏或大面积停电事故。
3. 冶金行业
在钢铁、有色金属冶炼等高温、高粉尘、强电磁干扰的工业环境中，X-DI6451 用于采集冶炼炉的温度超限报警信号、液压系统的压力异常信号、传送带的跑偏保护信号、起重机的限位开关信号等。模块的强抗干扰能力和全面的故障诊断功能，能够适应冶金现场的严苛环境，确保安全控制信号的稳定采集与传输。
4. 轨道交通行业
在城市轨道交通、高速铁路的信号控制系统和车辆安全系统中，模块用于采集列车的制动状态信号、车门开关反馈信号、轨道占用检测信号、紧急制动触发信号等。其 SIL 3 安全等级能够满足轨道交通行业对安全系统的严格要求，保障列车运行过程中的人员安全和设备稳定。
5. 制药与食品加工行业
在制药生产的无菌车间、食品加工的卫生级生产线上，模块用于采集设备的消毒完成信号、压力罐的安全阀状态信号、传送带的过载保护信号等。其稳定的工作性能和符合工业卫生标准的设计，能够适应洁净生产环境的要求，确保生产过程的安全性和产品质量。
安装与配置指南
HIMA X-DI6451 采用标准化的模块化设计，安装与配置过程便捷且规范，具体流程如下：
1. 安装准备
安装前需确认模块型号与应用需求匹配，检查模块外观无损伤、引脚无弯曲；准备好专用安装导轨（通常为 35mm DIN 导轨）、连接线缆（屏蔽电缆，减少电磁干扰）、接线端子及工具；确保控制柜内环境符合模块工作要求（温度、湿度、无粉尘油污）。
2. 物理安装
将模块卡扣式安装在 35mm DIN 导轨上，确保安装牢固、无松动；根据模块引脚定义和现场接线需求，连接电源线路（DC 24V 正负极）和现场输入信号线——现场信号线建议采用屏蔽电缆，屏蔽层单端接地，减少电磁干扰；模块与安全控制器之间通过专用总线电缆连接，确保总线连接可靠、接触良好。
3. 软件配置
模块配置需通过 HIMA 专用的 SILworX 配置软件完成，具体步骤：
1. 将电脑与安全控制器建立通信连接（通过以太网或专用通信接口）；
2. 在 SILworX 软件中识别并添加 X-DI6451 模块，读取模块默认参数；
3. 根据现场应用需求，配置各输入通道的信号类型（干接点/电压信号）、滤波时间、故障诊断使能状态、信号触发方式等参数；
4. 配置完成后，将参数下载至模块，重启模块使配置生效；
5. 通过软件进行信号采集测试，验证各通道信号采集是否正常、故障诊断功能是否有效。
4. 安装验证
安装与配置完成后，进行现场验证：手动触发现场设备的开关信号，观察模块是否能准确采集并传输信号；模拟输入线路开路、短路故障，检查模块是否能及时上报故障信号；通过软件监测模块工作状态和电源状态，确保无异常报警。
