FOXBORO FBM207C RH917GY高密度接触感应输入模块
产品详情

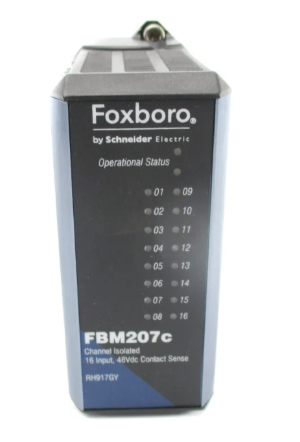

FOXBORO FBM207C RH917GY高密度接触感应输入模块
产品概述
FOXBORO FBM207C RH917GY是福克斯波罗（Foxboro）公司专为工业自动化领域研发的高密度电压监测器/触点感应输入模块，隶属于Foxboro I/A Series分布式控制系统（DCS）的核心I/O模块家族。该模块凭借工业级的可靠性设计、高精度的信号处理能力及灵活的配置特性，能够精准对接现场各类传感器、开关类设备的信号输出，实现对电压信号的实时监测与触点状态的精准识别，并将采集到的模拟信号或开关信号转换为标准数字信号，上传至PLC、DCS等上位控制系统，为工业过程的闭环控制、状态监测及安全保护提供稳定、可靠的数据支撑。其模块化架构与标准化安装设计，不仅简化了系统集成流程，更便于后期运维检修，广泛适配于各类严苛工业环境下的自动化控制场景。
产品参数
输入类型：支持电压、电流和触点信号输入。
通道数量：具备 16 个独立通道。
输入电压：AC 190-240V 或 DC 48V。
输出电压：DC 24V。
最大输出电流：2A。
通信接口：支持 RS232、RS485 和 Modbus 协议。
工作温度范围：-20℃至 + 80℃。
尺寸：100mm x 100mm x 20mm。
重量：约 100g。
电源：两节 AA 电池供电。
产品特点
模块化设计：便于安装和维护。
隔离特性：每个通道提供电气隔离，确保系统的稳定性和可靠性。
信号处理：对输入信号进行滤波和去噪，提高信号精度和稳定性。
高精度测量：电压测量精度高达 ±0.1%。
灵活配置：支持用户自定义配置，适应不同需求。
安全保护：内置过载保护功能，确保设备安全运行。
安装与调试规范
安装前准备
1. 环境评估：选择干燥、通风良好、无腐蚀性气体、无强电磁干扰的安装环境，避免阳光直射与高温热源直接照射，确保安装环境温度在-20℃至+80℃范围内，相对湿度不超过95%（无凝露）；若安装环境存在粉尘较多的情况，需为模块配备防尘罩或选择密封式控制柜安装。
2. 部件完整性检查：收到模块后，需仔细检查模块外观是否存在损坏、变形，接线端子是否完整无缺失，指示灯是否正常；同时核对产品型号、规格是否与订单要求一致，检查配套的安装附件（如固定卡扣、接线端子）是否齐全。
3. 工具与材料准备：准备好DIN导轨、螺丝刀、压线钳、绝缘胶带、万用表等安装工具，以及适配的导线（根据信号类型选择屏蔽导线或普通导线，动力线与控制线需分开选用不同规格导线）。
安装操作步骤
1. 导轨安装：将标准35mm DIN导轨固定在控制柜内的合适位置，确保导轨安装牢固、水平；将模块对准导轨卡槽，轻轻推入并向下按压，直至模块卡扣与导轨完全卡合，确保模块安装稳定，无松动现象。
2. 电气接线：严格按照模块接线手册的要求进行接线，接线前务必切断控制柜总电源，避免带电接线导致触电或模块损坏；电源接线需区分正负极，确保电源电压与模块额定电压一致；信号接线时，电压/电流信号采用屏蔽导线，屏蔽层单端接地，避免电磁干扰；触点信号接线需确保触点通断状态与模块采集逻辑匹配；所有接线完成后，需再次检查接线端子是否紧固，避免因振动导致接线松动。
3. 通讯连接：通过RS232或RS485通讯线将模块与上位控制系统连接，通讯线需选用屏蔽线，避免与动力线并行敷设（间距不小于30cm），减少通讯干扰；连接完成后，检查通讯接口是否紧固，确保通讯线路通畅。
调试操作规范
1. 通电前检查：再次确认电源接线、信号接线、通讯接线是否正确，无短路、接错等情况；用万用表检测电源电压是否符合模块要求，确保电源稳定无波动；检查模块与上位系统的通讯参数（如波特率、数据位、校验位）是否预设一致。
2. 通电初始化：接通控制柜电源，观察模块电源指示灯是否正常亮起（绿灯常亮表示电源正常）；等待模块完成初始化（约3-5秒），观察通讯指示灯是否正常（绿灯闪烁表示通讯正常）。
3. 参数配置：通过上位系统或专用配置软件连接模块，根据实际应用需求配置各通道的信号类型、测量范围、滤波参数、报警阈值等；配置完成后，保存参数并重启模块，确保参数生效。
4. 信号校准与测试：接入标准信号源（如标准电压源、电流源）或连接实际现场设备，对每个通道的信号采集精度进行校准；测试触点信号采集时，手动切换触点通断状态，观察模块是否能准确识别并上传状态信息；模拟报警场景，检查模块报警功能是否正常触发，报警信息是否能准确上传至上位系统。
5. 空载与负载试运行：调试完成后，先进行空载试运行，观察模块运行状态、信号采集稳定性及通讯流畅性；空载运行正常后，接入实际负载进行试运行，监测模块工作温度、信号采集精度、报警响应速度等指标，确保模块满足实际控制需求。
安全注意事项
1. 安装、调试、维护操作必须由具备相应资质的专业人员进行，操作人员需熟悉工业电气安全规范，操作前需仔细阅读产品手册。
2. 所有电气操作前必须切断相关电源，并在电源开关处悬挂“禁止合闸，正在作业”的标识，防止他人误操作导致触电事故；操作过程中需使用绝缘工具，避免直接接触裸露的接线端子。
3. 模块安装、接线过程中，禁止用力拉扯导线或通讯线，避免导致接线端子损坏或线路断裂；禁止将水、油、导电粉尘等杂物溅入模块内部，防止模块短路损坏。
4. 模块运行过程中，禁止带电插拔接线端子或通讯接口，避免导致模块内部元器件损坏或通讯数据丢失。
5. 若模块出现故障，禁止私自拆卸模块外壳进行维修，需联系福克斯波罗官方售后或授权服务商进行专业维修，避免因私自维修导致模块损坏扩大或引发安全事故。
