FOXBORO P0926GJ高精度差压变送器
产品详情

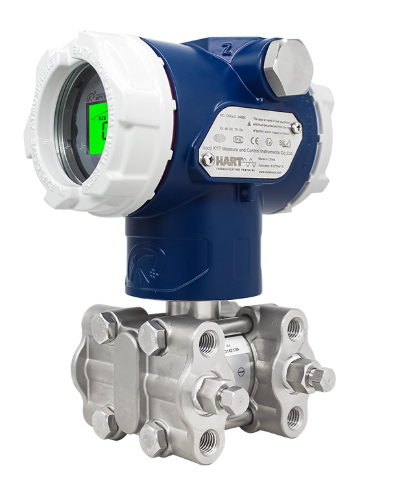

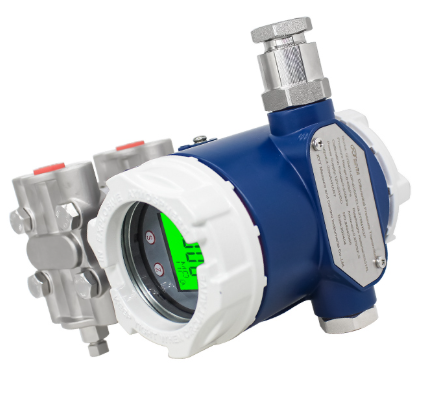

FOXBORO P0926GJ高精度差压变送器
产品概述
FOXBORO P0926GJ高精度差压变送器是施耐德电气旗下福克斯波罗（Foxboro）品牌推出的工业级过程测量设备，隶属于其高端过程控制仪表系列。该产品专为严苛工业环境下的差压测量需求设计，凭借先进的单晶硅传感技术、卓越的测量精度及稳定的运行性能，成为石油、化工、电力、水处理等关键工业领域中液位、流量、压力等参数监测与控制的核心组件。作为Foxboro I/A系列分布式控制系统（DCS）的重要配套仪表，P0926GJ具备良好的系统兼容性，可实现与主流工业控制系统的无缝集成，为工业自动化生产提供精准、可靠的数据支撑。
核心技术与工作原理
2.1 核心传感技术
FOXBORO P0926GJ采用业界领先的单晶硅传感器技术与电容传感技术相结合的设计方案，核心传感器芯片采用MD单晶硅双芯片架构。该架构无需额外设置过压保护结构及中心膜片，结构更为简洁，同时有效突破了传统传感器静压量程与差压量程相互限制的技术瓶颈，成功解决了微小差压大静压场景下的精准测量难题。单晶硅材料本身具备极佳的机械稳定性和温度特性，使得传感器芯片拥有超高的过载能力（单边过载可超400倍，如6kPa量程过压高达2.4MPa），且测量噪声极低，分辨率极高，为设备的高精度测量奠定了核心基础。
此外，传感器集成了差压、静压和温度传感器于一体，三者协同工作可实现对环境温度变化的实时补偿。由于温度传感器与差压传感单元集成于同一芯片，温度变化时无梯度差，使得补偿更为精准，温度跟踪性更优，有效降低了环境温度波动对测量精度的影响。
2.2 工作原理详解
P0926GJ的工作流程遵循“压力感知-信号转换-放大输出”的核心逻辑，具体过程如下：
1. 压力传递：被测介质（液体、气体或蒸汽）的差压通过变送器的隔离膜片传递至内部填充液（316L不锈钢硅油），填充液在密封腔体内将压力均匀传导至单晶硅传感器芯片表面，避免介质直接接触芯片造成腐蚀或损坏；
2. 信号转换：当差压作用于单晶硅芯片时，芯片发生微小的弹性形变，导致其内部集成的电容传感单元的电容量发生变化。该电容变化量与施加的差压值呈严格的线性比例关系，实现了压力信号向电信号的初步转换；
3. 信号处理与输出：电容变化信号经内部适配单元转换为微弱的电压信号，随后通过高精度放大器进行信号放大与滤波处理，最终将其转换为4-20mA标准模拟信号输出。同时，结合HART、Profibus PA、FF等数字通信协议，设备可实现模拟信号与数字信号的同步传输，既满足实时控制需求，又支持远程参数配置与诊断。
详细性能参数
3.1 精度与稳定性参数
作为高精度差压变送器，P0926GJ在精度与稳定性方面表现卓越，具体参数如下：
- 测量精度：±0.05%（参考精度，基于满量程），在全量程范围内均能保持高精度测量；
- 重复性：±0.02%，确保多次测量结果的一致性与可靠性；
- 长期稳定性：±0.1%/3年，设备在长期连续运行过程中，测量精度衰减缓慢，有效降低了频繁校准的维护成本；
- 温度影响：最优温度误差为±0.04%/10K，在宽温度范围内均能维持稳定的测量性能。
3.2 压力与量程参数
设备针对不同工业场景的压力需求，提供多档压力规格选择，量程调节范围极宽，适配性极强：
- 工作压力：提供16MPa、25MPa、40MPa三档常规工作压力规格，可根据实际工况选择适配型号；
- 单向过载压力：最高可达40MPa，具备极强的抗冲击能力，可适应工况压力瞬间波动的场景；
- 测量范围：标准测量范围为100Pa~40MPa，通过量程扩展可达到60MPa，覆盖从微小差压到高压差的全场景测量需求；
- 量程比：可调节量程比最高达100:1，用户可根据实际测量需求灵活调整量程，无需更换设备即可适配不同工况。
3.3 环境与防护参数
P0926GJ采用全密封结构设计，具备优异的环境适应性和防护性能，可应对恶劣工业环境挑战：
- 工作温度范围：-40°C至+85°C，可适应严寒、高温等极端环境工况；
- 存储温度范围：-40°C至+100°C，便于低温或高温地区的运输与存储；
- 相对湿度：0~100%（无冷凝），可在高湿度环境下稳定运行；
- 防护等级：IP67，具备完全防尘和短时浸水（深度不超过1米，时间不超过30分钟）的防护能力，可适应多粉尘、潮湿的工业现场；
- 抗干扰能力：具备较强的电磁干扰（EMI）和射频干扰（RFI）防护能力，符合工业电磁兼容（EMC）标准，确保在强电磁环境下信号稳定。
3.4 电源与通信参数
- 供电电压：10-30VDC，部分型号支持24VDC标准工业供电，适配主流工业电源系统；
- 输出信号：标准4-20mA模拟信号，支持HART、Profibus PA、FF等主流工业通信协议，通信速率最高可达115,200 bps（HART协议）；
- 显示与操作：内置高清LCD显示屏与实体操作按键，支持中文、英文等多语言显示，可实时显示测量值、量程、故障代码等信息，方便现场调试与参数设置。
结构设计与材质选型
4.1 整体结构设计
P0926GJ采用模块化结构设计，主要由测量单元、信号处理单元、显示单元、接线单元和安装基座五部分组成。模块化设计便于设备的拆卸、维护与升级，某一部件出现故障时，可单独更换，无需整体更换设备，有效降低维护成本。设备外形设计紧凑，尺寸适配标准工业安装空间，安装基座支持螺纹连接、法兰连接等多种安装方式，可根据现场工况（如管道安装、墙面安装）灵活选择。
4.2 核心材质选型
为确保设备在腐蚀性、高压等严苛工况下的使用寿命，P0926GJ关键部件均采用高品质耐腐蚀、高强度材质：
- 隔离膜片：316L不锈钢，具备优异的耐腐蚀性和机械强度，可耐受大部分工业介质的腐蚀；
- 填充液：高温稳定型硅油，具备良好的压力传递性能和温度稳定性，在-40°C至+85°C范围内不凝固、不挥发；
- 外壳与腔体：316L不锈钢焊接密封结构，焊接处采用精密焊接工艺，确保密封性能，同时具备极强的抗冲击和抗腐蚀能力；
- 接线端子：铜合金镀镍，降低接触电阻，提高电气连接的稳定性和耐久性。
