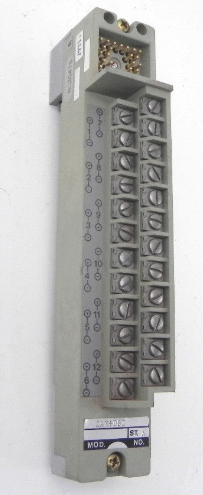

FOXBORO N-2AX+DIO信号分配模块
产品详情
FOXBORO N-2AX+DIO信号分配模块
产品定位
FOXBORO N-2AX+DIO 是一款集模拟量信号分配与数字量输入输出（DIO）功能于一体的高性能信号分配模块，隶属于FOXBORO I/A Series系统核心信号处理组件系列。核心定位是作为工业现场信号链路的关键枢纽，负责将现场传感器、变送器输出的模拟量信号进行隔离、放大与多路分配，同时实现数字量信号的双向交互，完成现场设备状态监测与控制指令下达。该模块具备优异的信号隔离性能与灵活的接口适配能力，可无缝融入FOXBORO I/A Series DCS系统及各类工业自动化架构，重点解决复杂工业场景下信号干扰、多路共享、信号转换等核心痛点，为电力、化工、石油天然气等领域的精准控制提供可靠信号保障，符合工业控制领域相关安全规范与信号处理标准。
核心产品特性与技术优势
1. 模拟量+数字量集成设计，功能覆盖全面
N-2AX+DIO 信号分配模块采用集成化功能架构，核心配置2路高精度模拟量输入通道与多路数字量输入/输出通道，实现模拟量信号分配与数字量信号交互的一体化功能。模拟量通道支持4~20mA、0~10V等工业标准信号类型，可直接对接各类现场变送器；数字量通道支持干接点、PNP/NPN等多种信号类型，适配不同品牌现场执行器与状态监测设备。这种集成设计大幅精简了系统组件数量，减少机柜安装空间占用，降低系统集成与运维成本。
2. 高精度信号隔离分配，传输稳定可靠
模块采用先进的光电隔离技术，模拟量输入与输出通道之间、数字量通道之间及各通道与电源之间均实现全隔离设计，隔离电压高达2500V AC，可有效抑制工业现场的共模干扰与串模干扰，避免信号交叉污染。模拟量信号分配环节集成高精度运算放大器与信号调理电路，信号分配误差≤±0.1%FS，确保多路输出信号与原始输入信号的一致性与稳定性，为多台控制器或监测设备共享同一信号源提供精准保障。
3. 灵活适配多元场景，系统集成便捷
模块支持模拟量信号的1进2出/1进4出灵活配置（可根据现场需求定制），数字量通道支持输入/输出方向可编程设定，能精准匹配不同工业场景的信号链路需求。配备标准化弹簧式接线端子，支持快速接线与拆卸，提升现场安装效率；同时兼容FOXBORO I/A Series系统的标准化通信协议，可无缝对接系统控制器与上位机，无需额外配置信号转换或协议适配模块，简化系统集成流程。
4. 工业级防护设计，环境适应性强劲
针对工业现场复杂恶劣的运行环境，模块采用高强度金属外壳设计，具备优异的防尘、防潮与抗振动性能。产品可适应-20°C ~ 60°C的宽温工作范围及5% ~ 95%（无凝露）的相对湿度环境，符合ISA标准S71.04定义的恶劣工业环境要求。经过严格的电磁兼容性测试，具备极强的抗电磁干扰（EMI）和抗射频干扰（RFI）能力，可在变频器、大型电机等强干扰环境中稳定运行。
5. 多重安全保护，运维高效省心
模块内置完善的安全保护机制，模拟量通道具备过流保护、过压保护功能，可有效避免因现场信号异常或接线错误导致的模块损坏；数字量输出通道具备短路保护功能，保障执行器与模块的运行安全。配备面板式LED状态指示灯，可直观显示模块电源状态、各通道工作状态及故障报警信息，便于运维人员快速定位故障点，缩短停机维护时间。同时采用模块化设计，支持DIN导轨安装，安装与更换过程简单快捷，大幅提升运维效率。
关键技术参数详解
1. 模拟量信号参数
- 输入通道：2路模拟量输入，支持4~20mA DC、0~10V DC信号
- 输出通道：每路输入可分配为2/4路模拟量输出（可选），输出信号与输入信号一致
- 信号精度：±0.1%FS（25°C标准环境下）
- 隔离性能：输入-输出-电源全隔离，隔离电压2500V AC/1分钟
- 负载能力：电流输出负载≤500Ω，电压输出负载≥1kΩ
- 响应时间：≤10ms
2. 数字量信号参数
- 输入通道：4路数字量输入（可选，支持干接点、PNP/NPN，电压范围DC12~24V）
- 输出通道：4路数字量输出（可选，支持继电器输出/PNP/NPN晶体管输出）
- 输入响应时间：≤1ms
- 输出负载：继电器输出AC250V/5A、DC30V/5A；晶体管输出≤0.5A/通道
- 保护功能：输出通道具备短路保护，短路保护电流≥1A
3. 电源与功耗参数
- 供电方式：DC24V（±10%），支持冗余电源输入（可选）
- 功耗：典型功耗≤6W，最大功耗≤8W
- 电源保护：具备反接保护、过压保护功能，保护阈值≥30V DC
4. 环境适应参数
- 工作温度：-20°C ~ 60°C
- 储存温度：-30°C ~ 70°C
- 相对湿度：5% ~ 95%（无凝露）
- 防护等级：IP40（IEC 60529标准）
- 抗电磁干扰：符合EN 55022 Class A、EN 55024标准
- 振动适应性：可承受5~150Hz正弦振动，加速度≤2g
- 冲击适应性：可承受30g峰值冲击（持续11ms）
5. 物理与安装参数
- 外壳材质：高强度金属外壳
- 安装方式：DIN导轨安装（35mm标准导轨）
- 外形尺寸：约80mm×45mm×120mm（长×宽×高，具体以实物为准）
- 重量：净重约300g，装运重量约500g
- 接线方式：弹簧式端子，支持0.5~2.5mm²导线
6. 状态指示参数
- PWR（电源灯）：绿色常亮→电源正常；不亮→电源故障
- AI1/AI2（模拟量输入灯）：绿色常亮→输入信号正常；闪烁→输入信号异常
- AO1~AO8（模拟量输出灯）：绿色常亮→输出正常；不亮→输出故障
- DI1~DI4（数字量输入灯）：绿色常亮→输入有效；不亮→输入无效
- DO1~DO4（数字量输出灯）：绿色常亮→输出有效；不亮→输出无效；红色闪烁→输出故障
安装与调试注意事项
1. 安装前准备
安装前需核对模块型号（N-2AX+DIO）与订单要求一致，确认模拟量输出路数、数字量通道类型等配置符合现场需求。检查模块外观无损坏、外壳无变形，接口端子无氧化、松动，LED指示灯完好。场地准备需确保安装环境符合产品工作条件，远离高温热源、强电磁干扰源与腐蚀性介质，根据DIN导轨安装要求预留充足空间。准备好适配的导线、固定螺丝、电源适配器等辅助材料，并对安装人员进行专业培训，熟悉模块接线规范与安全注意事项。
2. 安装与接线规范
模块采用35mm标准DIN导轨安装，安装时需将模块平稳卡入导轨并锁紧，确保安装牢固无松动。接线时需严格区分模拟量输入/输出端子、数字量输入/输出端子与电源端子，按照模块接线图准确连接导线；模拟量信号电缆与数字量信号电缆需分开布线，避免信号干扰；屏蔽电缆的屏蔽层需单端接地，提升抗干扰能力。电源接线需严格区分正负极，避免反接导致模块损坏；接线完成后检查所有连接点牢固无松动，导线绝缘层无破损。
3. 调试流程要点
调试前先接通电源，观察PWR电源灯是否正常常亮，确认供电正常。模拟量通道调试：将标准模拟量信号（如4mA、12mA、20mA电流信号）接入模拟量输入通道，观察对应输入指示灯状态，同时使用万用表检测各输出通道信号是否与输入信号一致，误差是否在允许范围内。数字量通道调试：向数字量输入通道输入有效信号，观察输入指示灯是否正常点亮；通过上位机或控制器发送数字量输出指令，观察输出指示灯状态，同时检查执行器是否正常动作。测试故障保护功能：模拟输出短路、输入过压等故障场景，验证模块是否能触发保护机制，指示灯是否准确报警。调试完成后，记录各项配置参数，形成调试报告。
